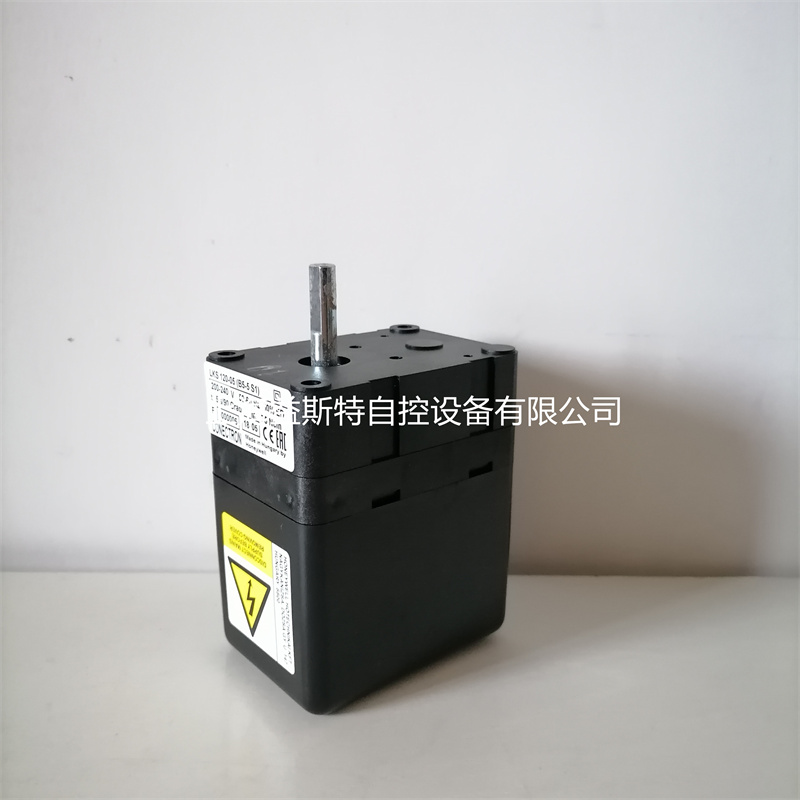

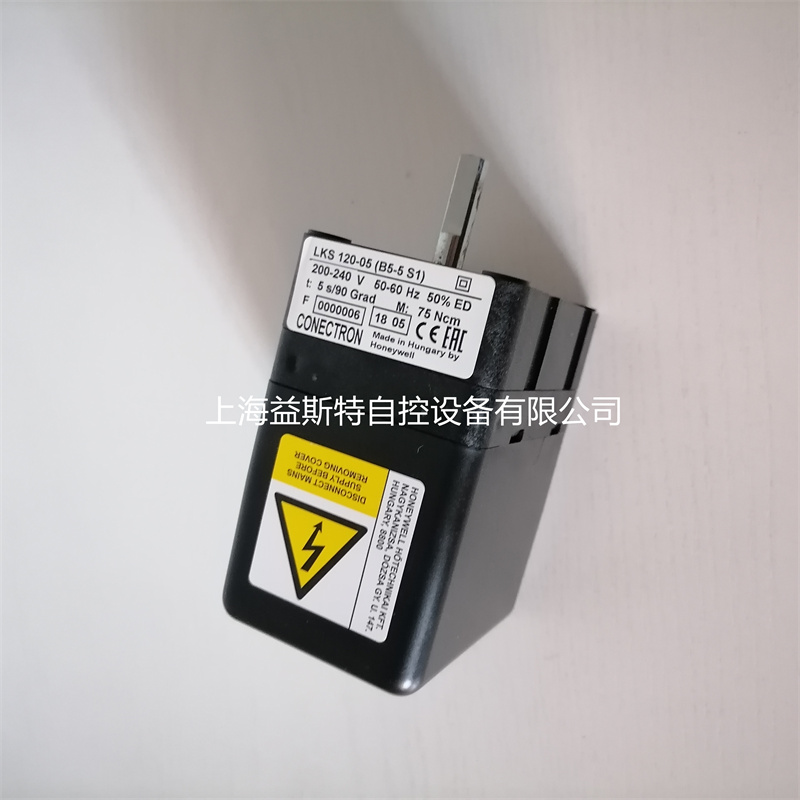

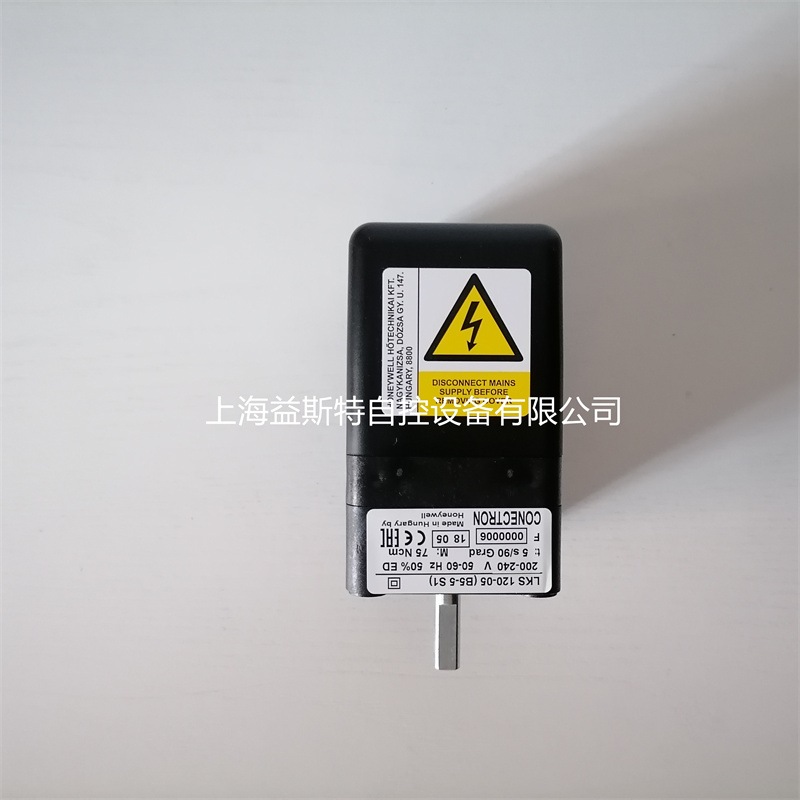

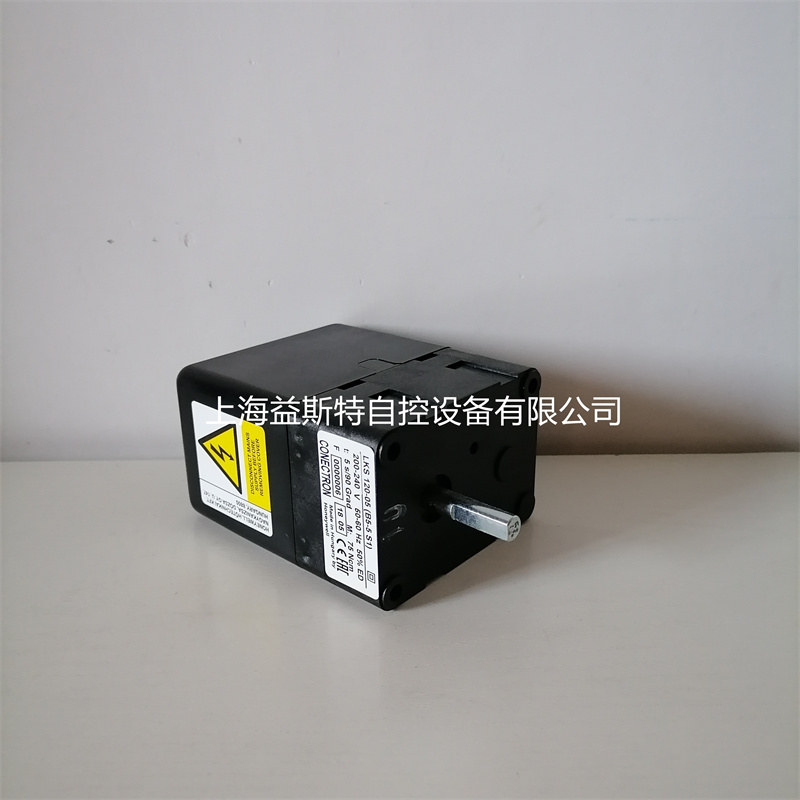

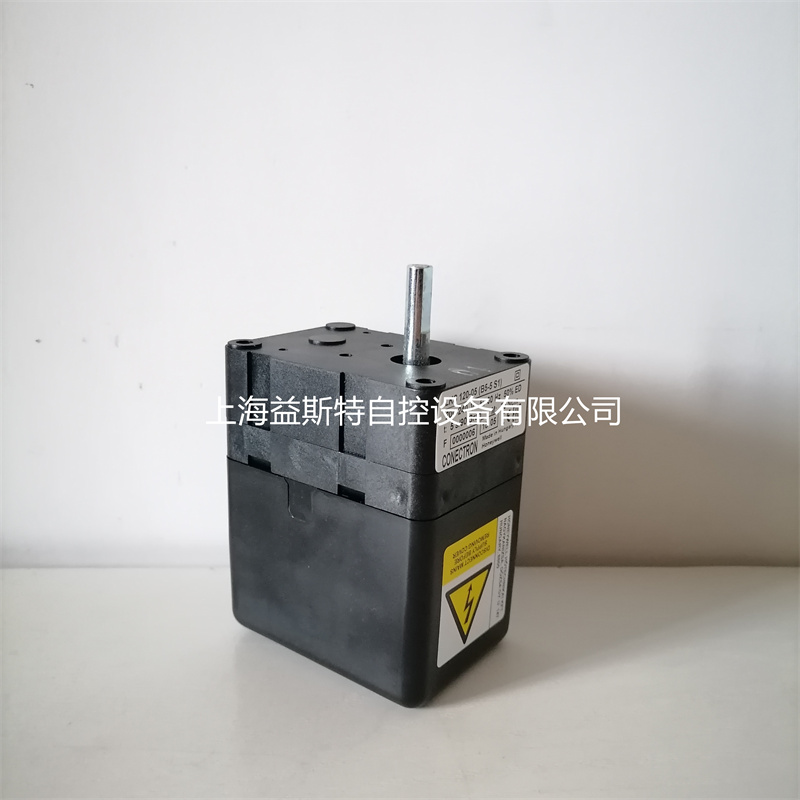

LKS120-05霍尼韦尔伺服电机电动执行器

　　LKS120-05霍尼韦尔伺服电机电动执行器

　　伺服电机

　　伺服马达自动调节风门，确保燃气阀只在风门已在正确位置的情况下打开，并运行，上海益斯特。

　　它大约在5s内旋转90度。

　　伺服马达有7 个凸轮，用 4 种不同颜色的指针调整。有一个刻度盘来指示刻度，上海益斯特。

　　蓝针

　　这一指针设置停机时的风门位置。已由厂家预设为轴1 上的位置（A）P14 。它保证停机时风门全关已降低热损失。

　　如要在停机时将风门稍开一点，如用于冷却燃烧头，可将蓝针向左（增加）移一点，并起停燃烧器一次来检查，注意不要超过桔红色指针的位置。如要在停机时风门全关, 可将蓝针向右（减少）移一点，如图P14(A)所示到轴1 的位置，上海益斯特。。

　　桔红色指针

　　这个指针用于设定燃烧器在1 段火运行时的风门位置。移动这一指针可改变风门开度，左为增加，右为减少。这一指针的调整可在燃烧器运行时进行。风门会随指针的改变而改变开度。

　　红色指针

　　这一指针用于设定燃烧器在出力运行时的风门位置。移动这一指针可改变风门开度，左为增加，右为减少。这一指针的调整可在燃烧器运行时进行。风门会随指针的改变而改变开度。

　　黑指针

　　这一指针确定到出力气阀的开启时间。它必须在红针前桔红指针后动作。它不能同红针同时动，这会让气阀可能会根本不打开。也不能在桔红指针刚动就动作，这会形成缺氧燃烧，上海益斯特。。

　　禁止黑指针与桔红指针同时动作。

　　总而言之，指针应按下列顺序动作：

　　1 蓝指针

　　2 桔红指针

　　3 黑指针

　　4 红指针

　　直线2 （A ）标出指针顺序，上海益斯特。

　　LKS120-05霍尼韦尔伺服电机电动执行器安装注意

　　安装和调试必须只由合格的技术人员进行，上海益斯特。

　　电气接线必须符合和地方性法规

　　始终燃烧器点火电缆铺设分别和从远程设备和可能其他电缆

　　仔细检查所有的电缆和电线之前启用
