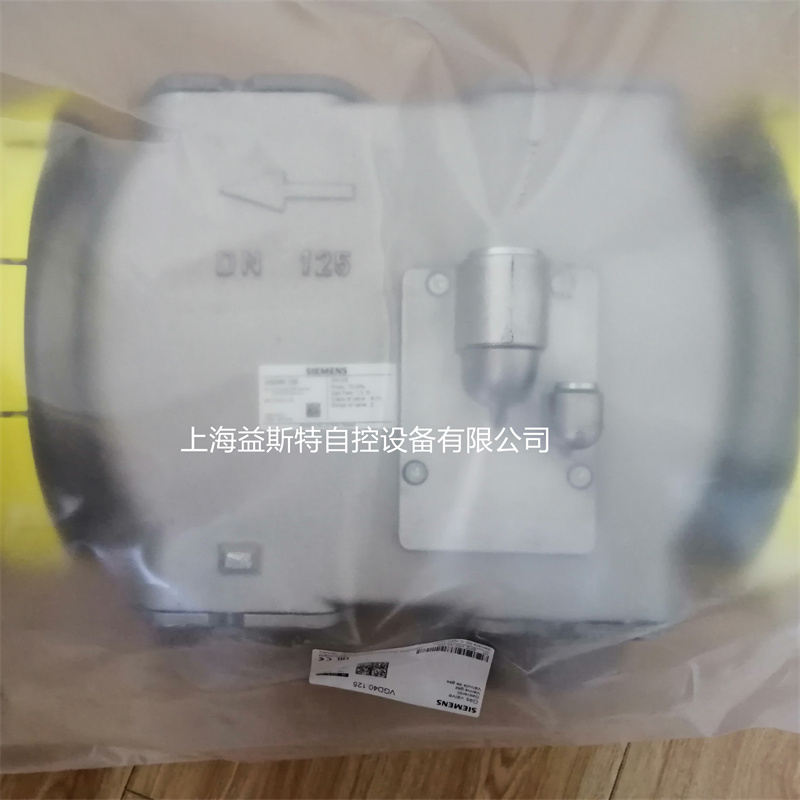

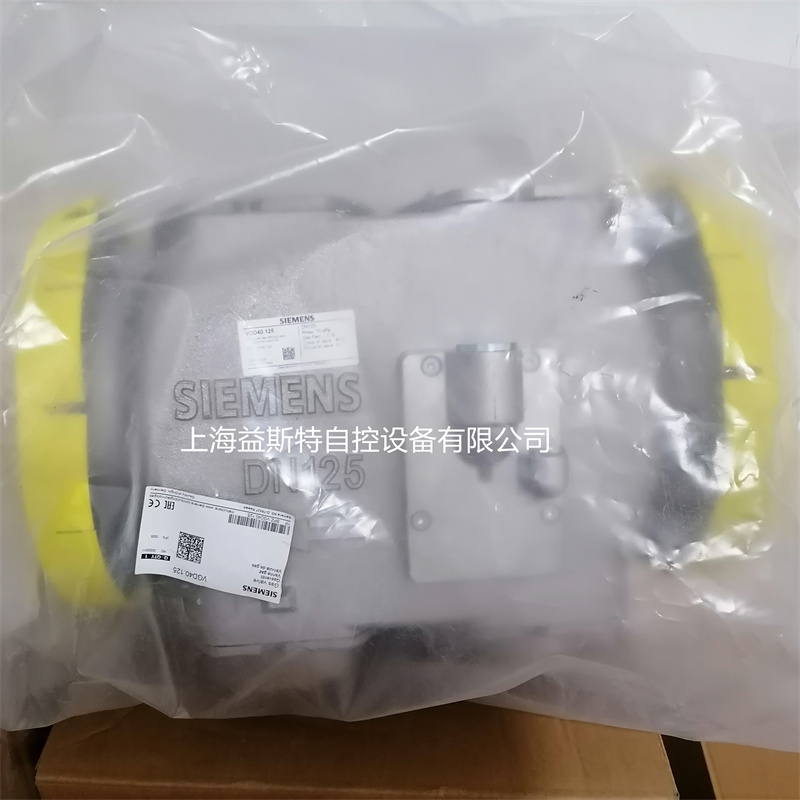

SIEMENS西门子燃气电磁阀组VGD40.125L

　　SIEMENS西门子燃气电磁阀组VGD40.125L

　　SIEMENS（西门子）燃气阀门VGD 主要应用在：

　　- 燃气燃烧设备中；

　　- 与强制鼓风燃烧器连接的燃气管道中。

　　VGD 用作：

　　- 切断阀（与 SKP15 组合）

　　- 具有切断功能的调节阀（与 SKP25、SKP55 或 SKP75 组合）

　　? 对于 SKP25：脉冲管路（压力反馈）可以连接至 VGD

　　? 对于 SKP75：脉冲管路（压力反馈）必须从燃气管道上 VGD 后取压，取压距离超过 3 至 5 倍管径。

　　? 请检查 AGF10 上的螺栓是否已完全拧紧以及与所有部件连接的接头是否已密封

　　? 确定 AGF10 和 VGD 间已安装 O 形垫圈或法兰垫圈

　　? 对于外部潮湿影响的建议：垫片套件 AGA66（IP65 套件）请将电液动 SKP15 安装在燃气组合阀进口端，将内置调节装置的 SKPx5（SKP25、SKP55 或 SKP75）安装在 VGD 出口端在燃烧器待机模式下，VGD40 可以承受 150 kPa 的气体压力负载。

　　在存在 150 kPa压力的条件下，VGD40 依然能够牢牢关闭。入口端安装有压力关断装置。不会影响正常功能和外部气密性。根据 VGD40 的内部结构设计，进口压力上升会导致阀门关闭（等级 A 遵守 EN 161）。出于保护燃烧器（燃气消耗装置）燃气阀目的的供应调压阀或燃气放散阀可以在以下条件时省去：

　　? 阀门上游的供应调压阀失效时，VGD40 入口压力 不超过 150 kPa

　　? 在超过 VGD40 允许运行压力的情况下（DN65 ~ DN150：70 kPa 或 DN40 ~ DN50：100 kPa）用于关闭 VGD40 的关闭装置（例如燃气压力开关）
