| 型号 |
SQM40.281A20，SQM40.245A21，SQM40.235A20 |
别名 |
伺服电机，伺服马达，电机，执行器，风门执行器 |
| 类型 |
伺服电机 |
加工定制 |
否 |
| 外形尺寸 |
见订货信息 |
产地 |
德国 |
| 厂家 |
SIEMENS西门子 |
|

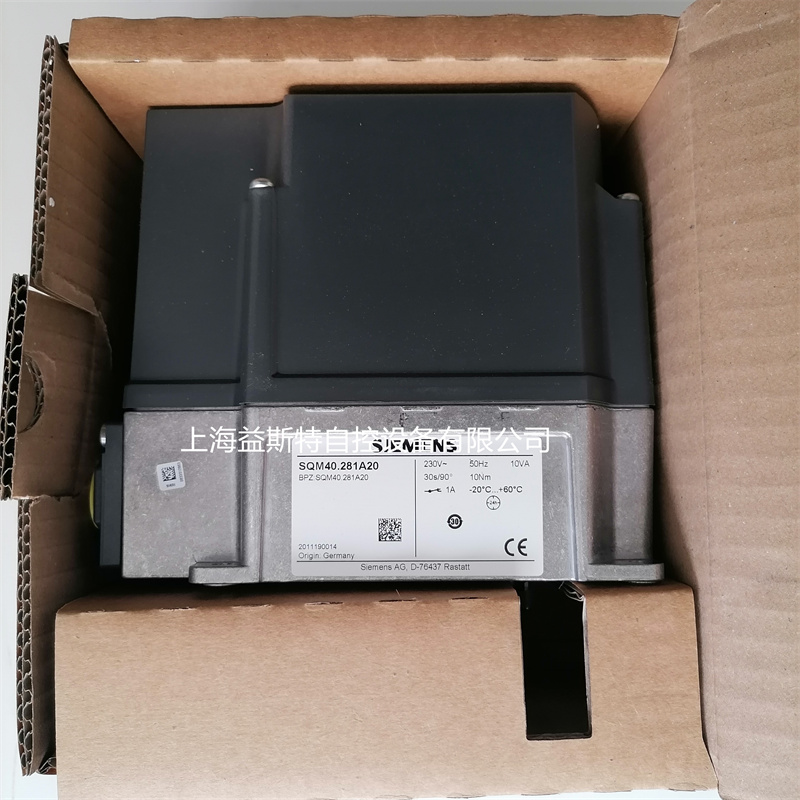

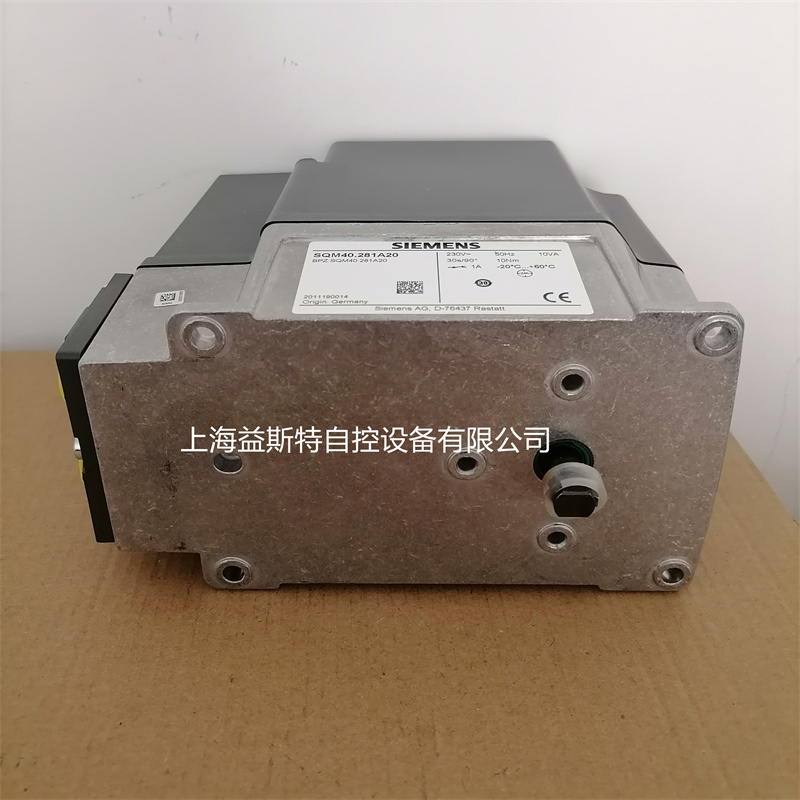

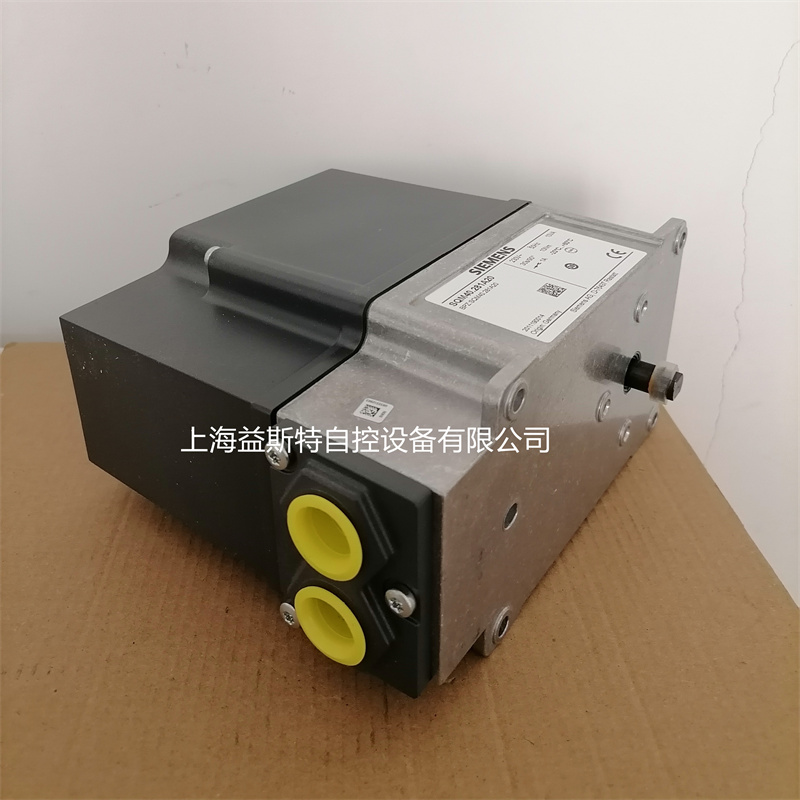

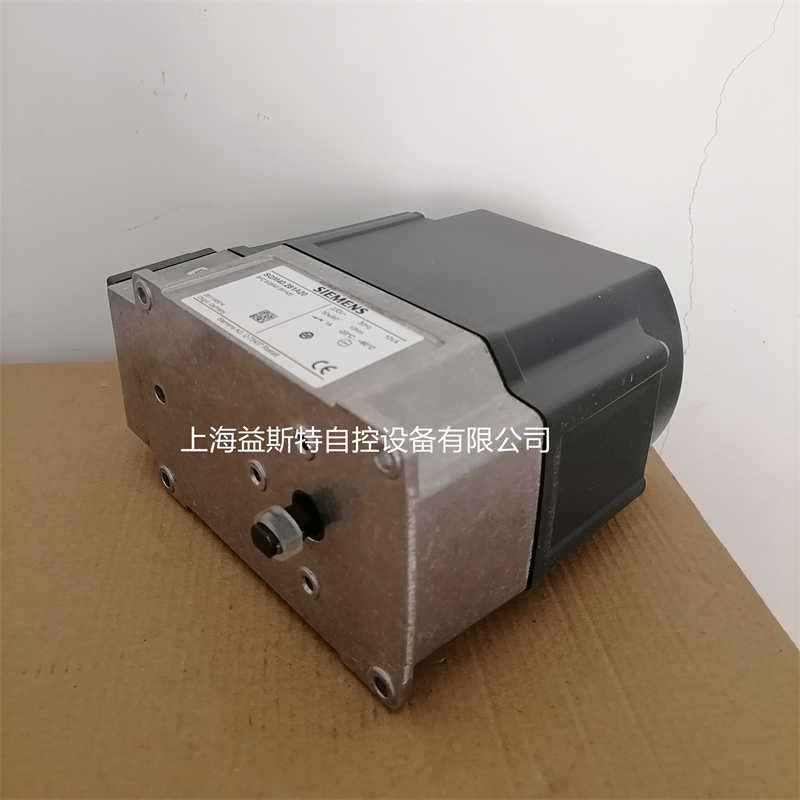

SIEMENS西门子伺服电机SQM40.281A20 SQM40.245A21 SQM40.235A20
适用于ASK33...: 配合定位指示的使用，可从外面直接观看（同样参考尺寸）
螺丝端子 电器联接
传动齿轮带自润滑并且无需维护 传动齿轮
与传动机构的前端顺利吻合 驱动轴，上海益斯特
固定和安装 - 传动机构的前端作为安装的表面 - 通过 3 个 M5 的螺纹孔固定
SQM40.264A21 SQM40.264R11 SQM40.26***21 SQM40.265R11 SQM40.26***20
SQM40.267A21 SQM40.271A20 SQM40.271R10 SQM40.274R10 SQM40.27***20
SQM41.141A21 SQM41.144R11 SQM41.145R11 SQM41.164R11 SQM41.165R11
SQM41.174R10 SQM41.241A11 SQM41.241R11 SQM41.241A21 SQM41.244A21
SQM41.244R11 SQM41.24***21 SQM41.245R11 SQM41.261A11 SQM41.261R11
SQM41.261A21 SQM41.264A21 SQM41.265R11 SQM41.271R10 SQM41.274R10
SQM33.410A9 SQM33.411A9 SQM33.510A9 SQM33.511A9 SQM33.550A9
参数信息：
| 工作电压 SQM4x.xxxA1… SQM4x.xxxA2… SQM4x.xxxR1…
|
AC 120 V -15%/+10% AC 230 V -15%/+10% AC 120 V -15%/+10%
|
|
工作频率
|
50…60 Hz ±6%
|
|
驱动马达
|
同步电动机
|
|
功耗
|
10 VA
|
|
操作角度
|
介于0°到90°或0°到135°之间，视类型而定
|
|
安装位置
|
可选
|
|
防护等级
|
IP66
|
|
安全等级
|
I
|
|
外部过载熔断器
|
Max. 6.3 AT (slow) to DIN EN 60127-2/5
|
|
内部过载熔断器
|
2 AT（慢），取决于类型，不可更改
|
|
电缆入口
|
2 x M16无螺纹或 2x?“NPT螺纹，取决于类型
|
|
连接线的导线横截面积，包括接地端子（PE）
|
0.5...2.5 mm2
|
|
旋转方向 SQM40... SQM41...
|
面向轴端（安装面）： 逆时针（CCW） 顺时针（CW）
|
|
运行时间 运行时差
|
5秒，15秒，30秒和65秒，具体取决于类型 10%
|
|
终端和辅助开关 · 类型 · 切换电压
|
DIN 41636 AC 24 ... 250 V
|
|
终端开关数量
|
2
|
|
辅助开关数量
|
至大 4，视型号而定
|
|
传动轴
|
作为标准提供，不可交换
|
|
重量
|
约2公斤
|
