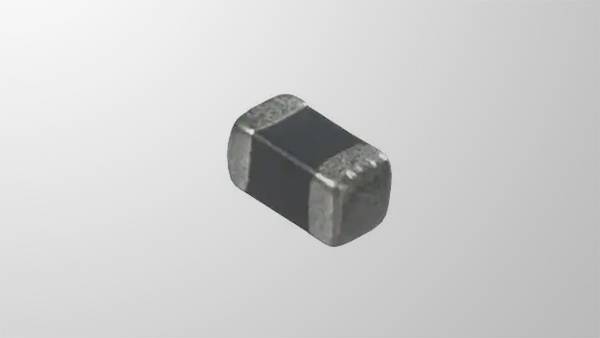

村田热敏电阻 NCP15WL154E03RC

　　热敏电阻 NCP15WL154E03RC 0402 150kΩ±3% 参数规格：

　　什么是NTC热敏电阻？

　　NTC代表“负温度系数”。NTC热敏电阻是具有负温度系数的电阻器，这意味着电阻随着温度的升高而降低。它们主要用作电阻温度传感器和限流装置。温度灵敏度系数大约是硅温度传感器（硅氧化物）的五倍，是电阻温度检测器（RTD）的十倍。NTC传感器通常在-55°C至200°C的范围内使用。

　　NTC热敏电阻定义

　　NTC热敏电阻是一种热敏电阻，当电阻的核心温度在工作温度范围内增加时，其电阻呈现出大的，的和可预测的降低。

　　NTC热敏电阻的特性

　　与由金属制成的RTD（电阻温度检测器）不同，NTC热敏电阻通常由陶瓷或聚合物制成。使用的不同材料导致不同的温度响应以及其他特性。

　　温度响应

　　虽然大多数NTC热敏电阻通常适合在-55°C至200°C的温度范围内使用，并且它们提供最的读数，但有一些特殊的NTC热敏电阻可用于接近零度的温度（-273.15） °C）以及专门设计用于150°C以上的产品。

　　NTC传感器的温度灵敏度表示为“每摄氏度的百分比变化”。根据所用材料和生产工艺的具体情况，温度敏感度的典型值范围为每°C -3％至-6％。

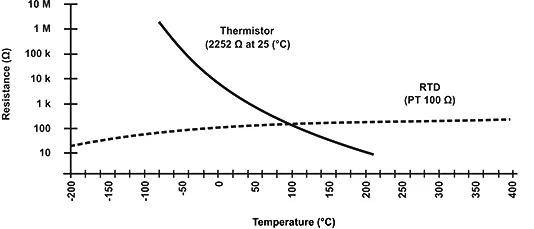

　　NTC特征曲线

　　从图中可以看出，与铂合金RTD相比，NTC热敏电阻具有更陡的电阻 - 温度斜率，这转化为更好的温度灵敏度。即便如此，RTD仍然是最的传感器，其精度为测量温度的±0.5％，并且它们在-200°C和800°C之间的温度范围内使用，比NTC温度传感器的范围宽得多。

　　与其他温度传感器的比较

　　与RTD相比，NTC具有更小的尺寸，更快的响应，更强的抗冲击和振动性能，并且成本更低。它们的度略低于RTD。

　　与热电偶相比，两者的精度相似; 然而，热电偶可以承受非常高的温度（大约600°C）并且用于这种应用，在那里它们有时被称为高温计。但NTC热敏电阻在较低温度下比热电偶提供更高的灵敏度，稳定性和精度，并且使用更少的附加电路，因此总成本更低。由于NTC不需要在处理RTD时经常需要的信号调理电路（放大器，电平转换器等），因此成本进一步降低。

　　热容量

　　热容量表示将热敏电阻的温度升高1℃所需的热量，通常用mJ /℃表示。当使用NTC热敏电阻传感器作为浪涌电流限制装置时，了解的热容量非常重要，因为它定义了NTC温度传感器的响应速度。

　　NTC热敏电阻的结构和性能

　　通常涉及制造NTC电阻器的材料是铂，镍，钴，铁和硅的氧化物，用作纯元素或陶瓷和聚合物。根据所使用的生产工艺，NTC热敏电阻可分为三组。

　　典型应用

　　NTC热敏电阻用于广泛的应用。它们用于测量温度，控制温度和温度补偿。它们还可用于检测液体的不存在或存在，作为电源电路中的限流装置，汽车应用中的温度监测等等。NTC传感器可分为三组，具体取决于应用中使用的电气特性。

　　1.电阻 - 温度特性

　　基于电阻 - 时间特性的应用包括温度测量，控制和补偿。这些还包括使用NTC热敏电阻的情况，使得NTC温度传感器的温度与一些其他物理现象有关。这组应用要求热敏电阻在零功率条件下工作，这意味着通过它的电流保持尽可能低，以避免加热探头。

　　2.当前时间特征

　　基于电流 - 时间特性的应用包括：时间延迟，浪涌电流限制，浪涌抑制等等。这些特性与所用NTC热敏电阻的热容量和耗散常数有关。由于电流通过，电路通常依赖于NTC热敏电阻的加热。在某一点上，它将触发电路中的某种变化，具体取决于使用它的应用。

　　3.电压 - 电流特性

　　基于热敏电阻的电压 - 电流特性的应用通常涉及环境条件或电路变化的变化，这导致电路中给定曲线上的工作点的变化。根据应用，它可用于电流限制，温度补偿或温度测量。

　　根据IEC标准，以下符号用于表示负温度系数热敏电阻。

　　村田的NTC热敏电阻使用高精度、高灵敏的段子，有表面贴装、引线等各种型号，用于突入电流抑制、温度补偿等方面，有片状型、引线型等多种类产品系列可供选择。

　　NCP 系列

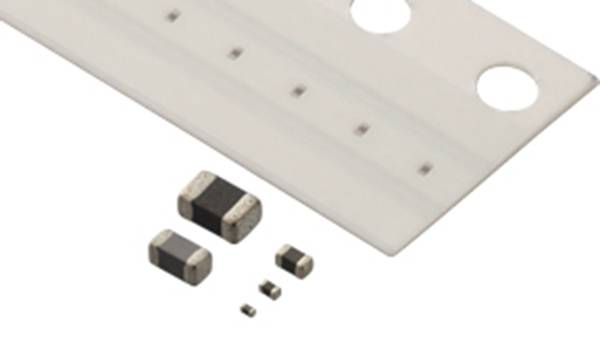

　　NCP系列为片状温度传感器提供理想的温度检测和补偿。 可用尺寸从0603至2012毫米，NCP 传感器被广泛应用于移动电话、个人电脑和LED照明设备。

　　NXF 系列

　　村田引线NTC热敏电阻的NXF系列提供作为最小的工业电子传感器头之一的温度传感器，其尺寸紧凑还可快速响应。柔性 引线长度在25至150毫米之间。 村田的优秀陶瓷技术使得这些NTC热敏电阻能够满足不同客户对于特性的要求

　　NXR 系列

　　村田自立引线NTC热敏电阻的NXR系列的特点为高引线强度。设计用于在室温中使用传感器，这些基于NTC芯片的热敏电 阻可以高灵敏度和度检测温度。 村田用于安装引线导线的独特技术，可以使NXR热敏电阻获得较高的引线强度，使得客户可以在使用设备进行生产时能 够弯曲引线。NXR 系列产品可以编带格式提供。

　　何为NTC热敏电阻？

　　NTC热敏电阻,即负温度系数热敏电阻(NTC Thermistor， Negative Temperature Coefficient Thermistor)，是随温度上升电阻值下降的电子元器件，用于温度传感器。

　　负温度系数 (NTC) 热敏电阻的材料是由锰 (Mn) 、镍 (Ni) 、钴 (Co) 等成分的氧化物烧制而成的陶瓷。此陶瓷形成了电极。其外观形状一般有引线型、片状型等。负温度系数 (NTC) 热敏电阻的电阻值如下图所示，随温度指数性减少。

　　负温度系数 (NTC) 热敏电阻的电阻值可由下式表示：

　　RT＝R0expB (1/T-1/T0)

　　RT为周围温度为T (K) 时的电阻值

　　R0是周围温度为T0 (K) 时的电阻值

　　B为B常数

　　B常数显示随温度变化热敏电阻的电阻值变化倾向，是负温度系数(NTC) 热敏电阻的基本特性。B常数根据温度可能有略微的变化，因此要注意，根据定义的温度，B常数的值可能不同。

　　负温度系数 (NTC) 热敏电阻随温度变化，电阻值会产生3~5%/℃的变化，因此经常作为一般的温度传感器用于电子设备中。

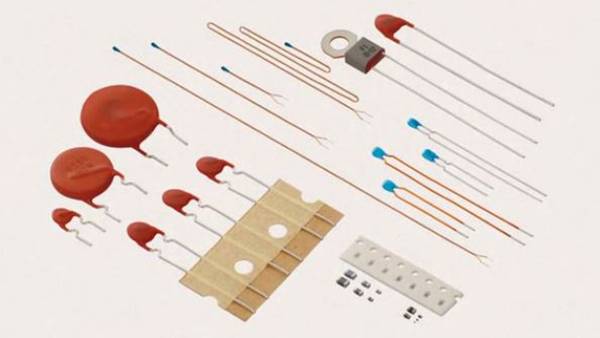

　　村田NTC热敏电阻有表面贴装、引线等各种型号

　　村田引线型测温NTC热敏电阻

　　引线型NTC测温热敏电阻由于其检测部分的引线细小，可以用在狭小空间进行温度传感，测定狭窄场所的温度；另外，引线柔软易弯曲，可以自由装在任何地方。
