| 型号 |
G2520-5L |
类型 |
五轴联动加工中心 |
| 界面语言 |
中文 |
安装方式 |
立式 |
| 动力类型 |
机械传动 |
适用行业 |
航空 |
| 作用对象 |
五金 |
控制轴数 |
五轴 |
| 定位精度 |
0.005 |
三轴行程(X*Y*Z) |
2000*2500*1000mm |
| 主电机功率 |
42 |
外形尺寸 |
5000 |
| 重量 |
35000 |
厂家 |
亚太菁英股份有限公司 |
台湾亚太菁英G2520-5L天车式五轴加工中心机APEC
| 规格 | 单位 | G2520-5L |
| 加工范围 | ||
| X轴行程 | mm | 2000 |
| Y轴行程 | mm | 2500 |
| Z轴行程 | mm | 1000 |
| 两立柱间距离 | mm | |
| 工作台面至主轴鼻端距离 | mm | 370-1370 |
| 工作台尺寸 | mm | 2000×2500 |
| 工作台承重 | kg | 8000 |
| 刀库数量 | T | 30 |
| 主轴 | ||
| 主轴孔锥度 | - | HSK63A |
| 主轴转速 | rpm | 24000 |
| 主轴功率 | kw | 35/42 |
| 夹持力 | Nm | 4000 |
| A/C轴旋转角度 | deg | A=±125° C=±360° |
| 其他 | ||
| 重量 | kg | 35000-65000 |
| 控制器 | - | 海德汉TNC-640 |
亚太菁英G系列天车式五轴加工中心机
G2520/40/50/60/80
G3020/40/50/60/80
主要配置
-五轴五联动
-模具专用机
-U型结构设计
-XY轴线马驱动
-Z轴螺杆驱动
技术特点
鞍座、头座与底床为高质量铸件，机身稳定性
拥有极高的机身稳定性，加工状态时仍有刚性，确保加工精度。

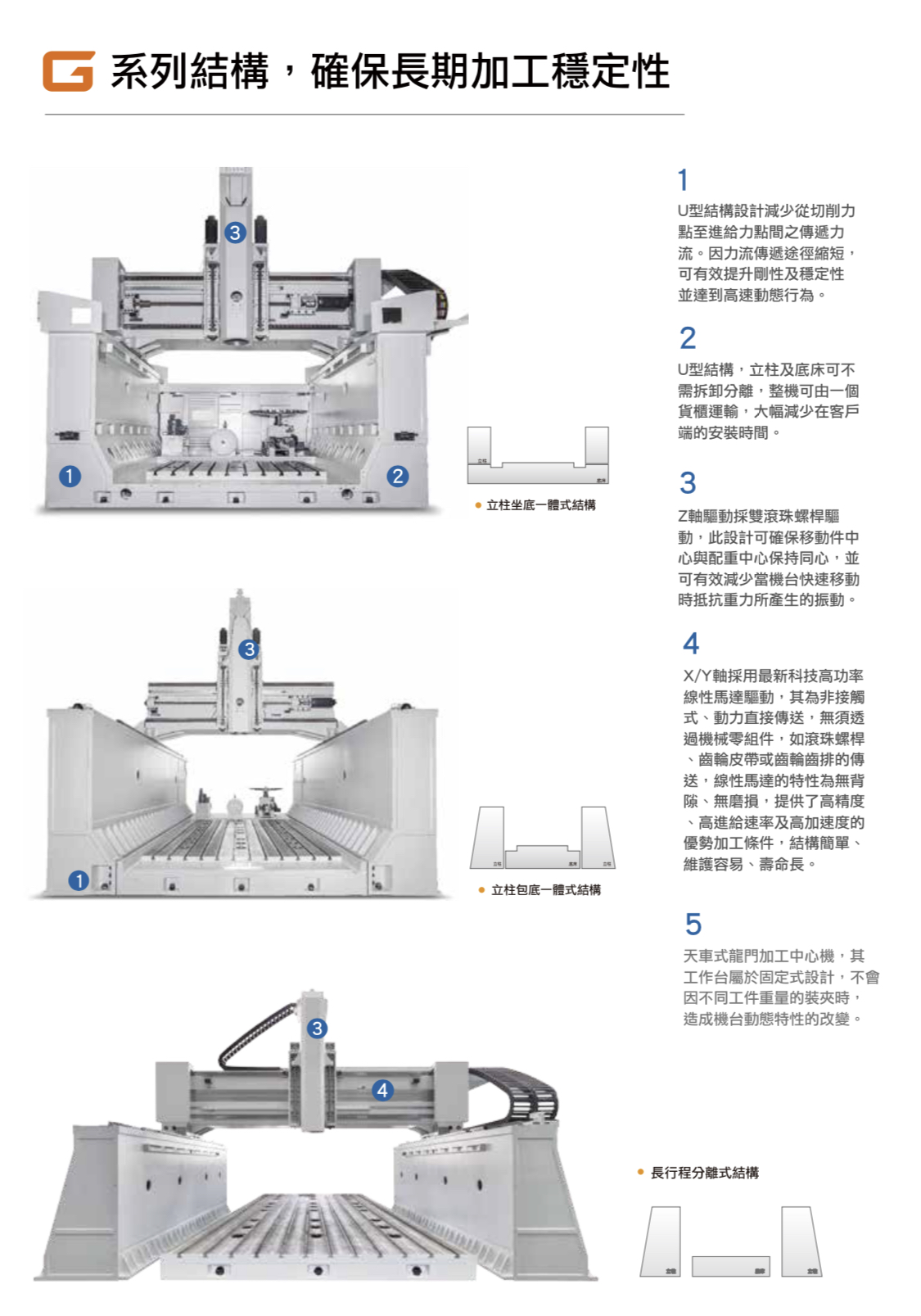

U型力流结构
一体成型之U型底座与整机紧凑式高刚性结构设计，机台安装较快速与容易，加工时之力流回路达到最短传递、切削应力更均匀分布，提高长时间加工之稳定性。
高刚性球墨铸铁材质
头座为高刚性球墨铸铁材质，兼顾高刚性与优异的加工振动抑制性能(高阻尼)，提高加工精度
XY轴高速线性马达驱动
拥有的动态/静态刚性，快速进给 可达 60 m/min，加速度为 5 m/sec2以上，动力100%直接传送，无须经过机械零件传送增加动态响应性，结构简易容易维护。
Z轴高速双滚珠螺杆驱动与中空水冷技术
Z轴驱动采双滚珠螺杆驱动，此设计可确保移动件中心与配重中心保持同心，并可有效减少当机台快速移动时抵抗重力所产生的振动。螺杆采用中空水冷技术，温升减少，改善热变形。
直驱马达(Direct Drive Motor)直接驱动轴头
B、C轴回转的二轴头以高扭力的直驱马达(Direct Drive Motor)直接驱动，小体积外型适合复杂曲面加工与低误差、高转速等优点。
加高空间设计
立柱加高设计，增加Z轴行程空间，增加可加工高度
| 亚太菁英天车式箱中箱五轴加工中心机 五轴跨轨式高速龙门加工中心
| |
|
机型
|
SKM2740、SKM2750、SKM2760、SKM2780 SKM3240、SKM3250、SKM3260、SKM3280 SKM4040、SKM4050、SKM4060、SKM4080
|
|
亚太菁英天车式五轴加工中心机 五轴高速龙门加工中心
| |
|
机型
|
SK2530、SK2540、SK2550、SK2560、SK2580 SK3020、SK2540、SK2550、SK2560、SK2580
|
|
亚太菁英龙门定柱式五轴加工中心机 五轴定柱式龙门加工中心
| |
|
机型
|
MT1520-5S、MT1530-5S
|
|
亚太菁英天车式五轴加工中心机 天车摇篮式五轴加工中心机
| |
|
机型
|
G800-TR
|
|
亚太菁英龙门定柱式五轴加工中心机 重负荷型五轴定柱式龙门加工中心机
| |
|
机型
|
MTH1530
|
|
亚太菁英天车式箱中箱五轴加工中心机 五轴跨轨式高速龙门加工中心
| |
|
机型
|
GM2720、GM2740、GM2750、GM2760、GM2780 GM3240、GM3250、GM3260、GM3280 GM4050、GM4060、GM4070、GM4080
|
|
亚太菁英天车式五轴加工中心机 五轴高速龙门加工
| |
|
机型
|
GM3040
|
|
亚太菁英天车式五轴加工中心机 五轴高速龙门加工中心
| |
|
机型
|
G2520、G2540、G2550、G2560、G2580 G3020、G3040、G3050、G3060、G3080
|
|
亚太菁英特殊形式五轴加工中心机 双五轴动柱式超长行程高速龙门加工机
| |
|
机型
|
MC30200-Dual
|
|
亚太菁英龙门定柱式五轴加工中心机 重负荷型五轴龙门加工中心
| |
|
机型
|
MDU-Titan
|
|
亚太菁英龙门定柱式五轴加工中心机 重负荷型五轴定柱式龙门加工中心机
| |
|
机型
|
MTH2432
|
|
亚太菁英卧式五轴加工中心机 卧式五轴加工机
| |
|
机型
|
HS1400
|
|
龙门定柱式五轴加工中心机 五轴发动机机匣加工中心
| |
|
机型
|
MT20-RT
|
