华佑数控HY-VMC2W-1400双工作台立式加工中心

　　华佑数控HY-VMC2W-1400双工作台立式加工中心

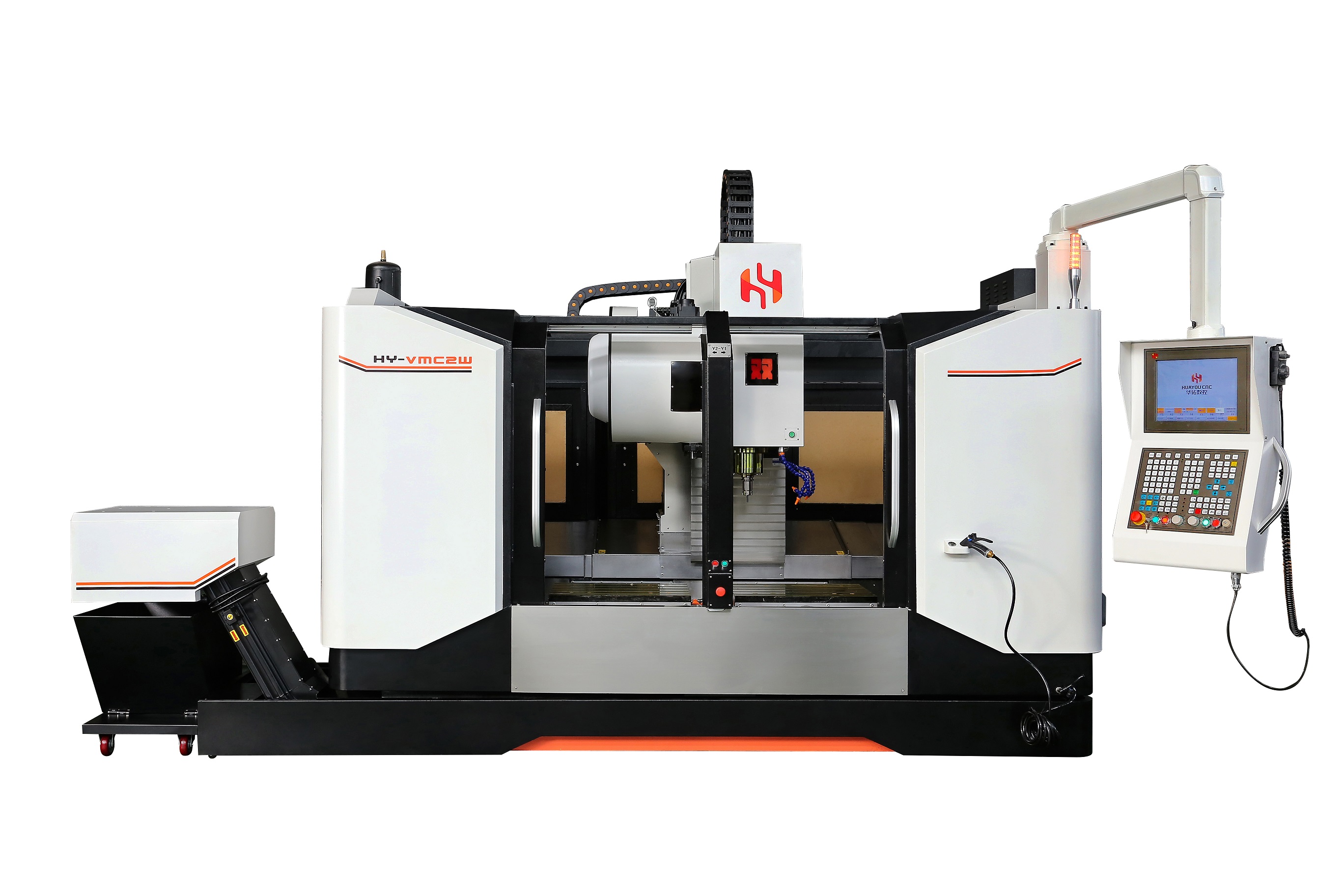

　　HY-VMC2W-1400是一台单主轴双工作台立式加工中心，双Y轴独立运动，采用机电一体化设计，造型美观大方，可进行精密切削。可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工。

　　本机适用于中、小型箱体类、板类、盘类、壳体类等复杂零件的多品种加工，广泛应用于汽车零部件、阀门、工程机械、IT设备、光学设备、医疗设备及航空航天等行业。

　　整 机：整机采用动柱式正T结构。整机具有高刚性、高稳定性和高可靠性。机床具备大流量冲屑功能。全封闭防护造型美观，操作、维修方便。

　　主轴箱：采用台湾的高速皮带主轴单元，主轴采用BT40规格。

　　刀 库：刀库采用双伺服圆盘刀库，质量可靠，性能稳定。刀库容量为24把刀，换刀时间快。

　　驱 动：四个直线轴电机与高精度滚珠丝杠采用直接式连接方式。每轴滚珠丝杠经过预拉伸安装，以提高传动刚性及定位精度。四个直线轴均采用直线滚柱导轨，机床高速进给时震动小，低速进给时无爬行，并且有很高的稳定性。

　　系 统：配备高性能SYNTEC 220MA数控系统，保证了机床控制的稳定性，也保证了用户的数控加工功能和辅助功能。数控系统具有手轮模拟、手轮偏置、断点回归等独特功能。

　　（1）手轮模拟：操作者在分中、对刀再自动跑加工程序时，担心工件会撞刀。此时会不断的转动G01倍率开关来减慢机床的加工速度。当做较大工件时，很难看具是否有切到工件。如用手轮模拟功能，就不会出现此问题，直接转动手轮就可以近距离观察，反转手轮加工程还可倒退。

　　（2）手轮偏置：是机床在加工过程中，某个轴需要偏移时，不用停机对刀，只需起此功能，选取轴向转动手轮即可，方便快捷。

　　（3）断点回归：针对较大的加工程序，在加工中发现有断刀或其他原因要停时，只需按下复位键，系统会自动记下此时停止行号，再起动时，只需输入行号机床便会在停止开始加工，有效节省加工时间。

　　华佑数控主要产品系列:

　　1. 双主轴立式加工中心 (HY-VMC2T系列)

　　2. 双工位立式加工中心 (HY-VMC2W系列)

　　3.双工位双主轴立加 (HY-VMC2TW系列)

　　4 . 双工作台卧加 (HY-HMC2W系列)

　　5 .双主轴卧加 (HY-HMC2T系列)

　　6. 轮毂专机：双主轴立式加工中心 (HY-LG系列)

　　7. 转向节专机：双主轴立式加工中心 (HY-ZXJ系列)

　　华佑双系列产品特色：

　　1.结构差异化：双工作台，双主轴，双刀库不同于传统三轴机型。

　　2.节能减排、省人省空间：同等产能的情况下，节省电气油品耗材排放，且少人少占地空间。

　　3.智能刀库：双伺服刀库技术，国内。

　　4.系统二次开发：针对产品用户，开发多种优化界面，提供极其便捷功能。

　　5.故障率远低于行业平均水准

　　6.美观性：工业设计团队外观造型。

　　7.交钥式团队：能够帮助用户共同开发产品，并且提供加工方案、刀具及夹具的全套交钥匙服务。

　　本规格书，说明了双系列中HY-VMC2W-1400双工位立式加工中心之规格、标准配备功能及选择配备功能，并提供了相关数据给客户及经销商作为参考，若有其他需求指正，欢迎联络代理商或本公司营业技术部，以作进一步的确认与提供。

　　机床主要特点

　　华佑数控生产的HY-VMC2W-1400是为大批量产品加工而精心设计的机种，它具有加工范围宽、刀库容量大、刚性好、加工效率高等特点。

　　HY-VMC2W-1400所有大型铸件都经过严格的退火处理后，再加上长期的自然时效，彻底消除内应力之后，再利用大型五面加工中心，一次装夹完成五个面的所有部位的加工。因此，加工后的零件具有极好的几何形位精度，大大提高了整机装配后的相关精度。

　　HY-VMC2W-1400可安装24把刀的大容量刀库，适合复杂零件的加工。此外，HY-VMC2TW-1400换刀方式采用独特的伺服刀库系统控制，故可以缓冲扣刀及缓冲插到，可以有效保护主轴不受冲击。另外换刀时间可控，不因外在频率影响马达运转即换刀时间。刀盘伺服电机及ATC伺服电机无刹车器，籍由系统控制角度刹车做定位，因此没有传统刀库刹车片磨耗问题，整流器及刹车线圈损坏问题刹车动作异常问题。

　　HY-VMC2W-1400采用的台湾新代系列的CNC数控系统，具有丰富的功能，极高的可靠性。

　　配备15”CRT，数据显示及机器操作及为方便。

　　主轴为皮带式结构，采用台湾一级品牌，并配置主轴油冷机以降低温度变化，确保高精度。大马力主轴马达，除了满足一般切削所需马力，更提供攻牙及钻孔所需之大扭力，高耐久性的加工性能。具环状切削水出口之长鼻端主轴设计，大幅降低加工干涉区域。

　　X、Y、Z三轴由高精度的（C3级）大直径滚珠丝杆传动，经预拉装配、防止热变位、提供快速移动及定位精度。

　　三轴采用台湾一级品牌高精度线轨，X/Y /Z1(Z2): 24/36 /36m/min快速进给。

　　HY-VMC2W-1400整体设计美观、庄重，符合ISO9001标准。采用多种安全防护措施：三轴丝杆配有防撞胶安全装置，电控箱均为全密封设计，整机装备标准防护罩。电控箱装有热交换器，确保机器运行。

　　为确保整机质量，主要外购零部件均采用世界厂家产品：

　　气压单元：亚德客

　　控制单元：台湾新代

　　滚柱丝杆：台湾上银/台湾银泰

　　电料总成：法国施耐德/日本欧姆龙

　　注：以上配套厂商为本公司定点供货商，遇有特殊情况供应不上时，将采取

　　同级产品替代，但质量标准不低于上述供货商。

　　其它：

　　导轨、滚珠螺杆采用自动定量油润滑设计，润滑管路采用黄铜管(具耐腐蚀、耐高温、耐高压等特性，优于尼龙管、铝管)，确保所有精密进给组件之精度与寿命。

　　工作台两侧采用螺杆旋卷屑装置(含导管)，能自动将切屑搜集至集屑车。

　　机体有油水分离设计和润滑油单独回收装置，以提高冷却液使用寿命。

　　亲人性设计：可旋转式操作面板、前方置物盒、可移式手摇轮、双工作照明灯、宽大的操作门…等设计，方便工件装卸、设定与操作。

　　自行开发之电路、PLC、操作面板，及具热交换器且符合安规之密闭电气箱，提高机器可靠性及维修保障。

　　质量保证：

　　质量检验

　　依ISO 9001质量系统确实进行进料检验、制程检验、成品检验，并详细记录数据，做为日后售后服务比对及产品质量提升之依据。

　　质量测试

　　出厂前，每台机器都需经过严谨且完整的质量测试，为客户做好质量把关。
