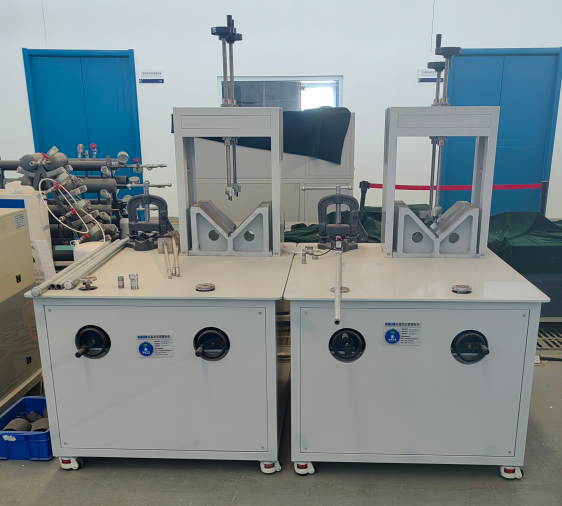

电磁式燃气紧急切断阀 抗扭力、弯曲、冲击性能试验装置

　　1、产品简介：

　　本试验装置专门用于对电磁式燃气紧急切断阀进行抗扭力、弯曲、冲击性能的测试。通过模拟实际工况中可能遇到的力学作用，确保切断阀在复杂受力环境下的可靠性和安全性。

　　2、技术参数：

　　1.设备符合GB 44016-2024《电磁式燃气紧急切断阀》第6.8、6.9、6.10、7.8。

　　2.设备包含：样品固定装置2套、数显扭力装置1套（可调开口尺寸）、弯曲性负载1套、DN15、DN20、DN25按照标准规定的各尺寸连接管件1套、冲击性砝码1套（并包含夹紧套杆及支架）

　　3.样品固定支架：高度范围80~100cm

　　4.夹持部分：单支架双夹持，可覆盖DN15~DN300

　　5.夹紧装置：旋转式夹紧方式

　　6.固定支架配横向及纵向可调的支架，并锁紧

　　7.扭矩装置：≥200N.m 精度±1%

　　8.弯曲负载：5N*1 10N*1 20N*2 50N*1 100N*10

　　9.加载型式：采用双钩方式及增陀方式

　　10.冲击性砝码：0.2kg 0.3kg 0.4kg 0.5kg

　　11.冲击杆高度：≥500mm

　　12.冲击杆夹具：包含DN15/DN20/DN25
