工厂直供立式圆盘粉碎机 XPF-250密封式圆盘粉碎机 圆盘制样机

　　一、用途和适用范围

　　产品主要用于中等硬度的矿石粉碎，是冶金、地质、矿山、建材化工等部门和大专院校科研单位实验室使用。

　　三、主要工作原理

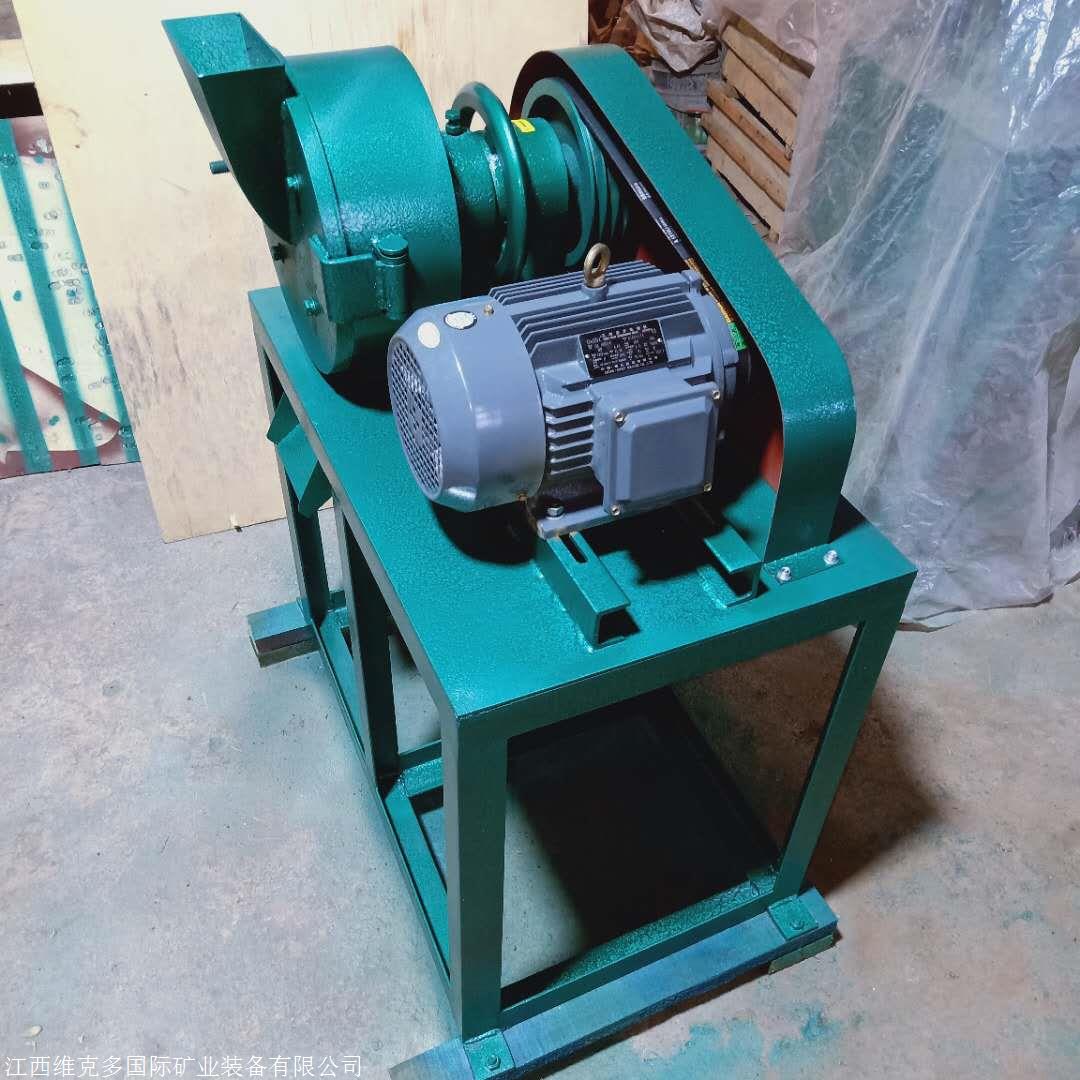

　　本机器主要是由机体、底座、主轴、动磨盘、固定磨盘、端盖上盖及料斗等构成。经三角带将动力传给皮带轮带动主轴旋转，使动磨盘固定磨盘相对运动，从而使试样粉碎。出料粒度可通过大小手轮，主轴等调整磨盘间隙达到控制粒度的目的。

　　机体安装于底座之上，它的传动部分有传动轴，轴承、动磨盘、皮带轮组成，工作室端盖、调节轴、固定磨盘、手轮、进料口组成。

　　物料粉碎在工作室内进行，物料从端盖上方的进料口加入，进入两磨盘中间，由于挤压作用试验粉碎，粉碎后的试样从两磨盘中间的间隙内流出，落在下面的料斗中。

　　磨盘是用经过水韧处理的强韧白口铁制成，它具有耐磨性好性能。

　　调节机构的原理是，旋动手轮，使调节轴前进或后退，从而调节了两磨盘的间隙，调节物料的粒度。

　　四、安装及使用注意事项

　　1、试车前必须检查各紧固件是否旋紧，用手转动皮带轮是否灵活，发现不正常应予以排除方可试车。

　　2、开车时不便使两磨盘抵紧，以防启动困难。

　　3、试样硬度不可超过中等硬度，否则影响磨盘的而磨性。

　　4、发现粉碎的物料通过调节机构的调整仍达不到技术要求，则应考虑磨盘间隙的调整，调整磨盘的平行度。

　　5、调换试样时，为了使化验数据准确，可放松压紧螺丝，打开端盖，用毛刷刷去积留在工作室中的残存物料。

　　五、易损零件明细

　　1、动圆盘 2、固定圆盘

　　注1、Φ150圆盘粉碎机动圆盘及固定圆盘图号分别为Hg002.00-16a和Hg002.00-17a，其材料为锰钢；

　　2、Φ175圆盘粉碎机动圆盘及固定圆盘图号为Hg002.00-16和Hg002.00-17，其材料为锰钢；

　　3、Φ200圆盘粉碎机图号为Hg003.00系列，动圆盘及固定圆盘材料为锰钢；

　　4、Φ250圆盘粉碎机图号为Hg004.00系列，动圆盘及固定圆盘材料为锰钢；

　　5、Φ300圆盘粉碎机图号为Hg005.00系列，动圆盘及固定圆盘材料为球墨铸铁。

　　六、使用与维护

　　设备能否合理使用，直接影响到机器使用寿命，故应注意以下几点：

　　1、开机时，不得使两磨盘抵紧（处于松开状态），更不允许先加料物，不得带负荷起动，以免损坏机器。

　　2、传动皮带应经常检查及维护，不可沾油类。

　　3、注意安全操作，严禁工作时窥看内部，以免危险。

　　4、所粉碎的物料不可超过中等硬度，以免影响磨盘耐磨性。

　　5、设备每年必须停机检修一次，传动润滑部分必须保持经常加油，使之有良好的润滑状态。

　　6、长期使用，如有出料达不到要求粒度则应考虑磨盘间隙的调整。
