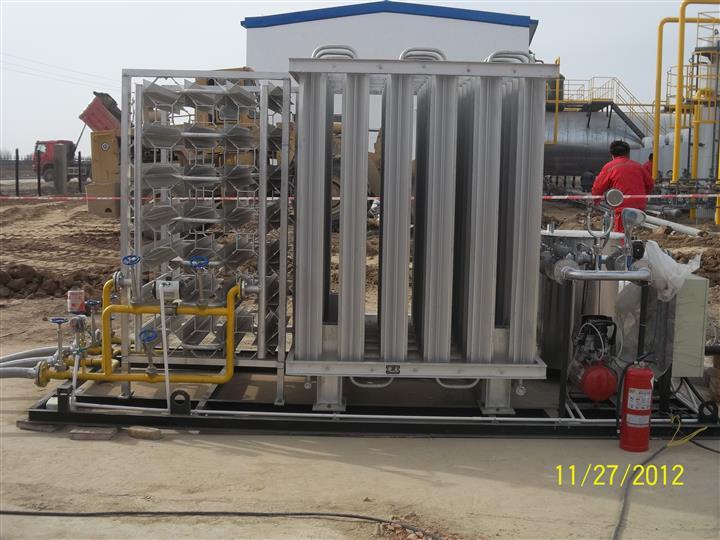

　　LNG调压计量加臭撬

　　LNG调压撬介绍：

　　橇装式LNG供气终端是针对城镇独立居民小区、中小型业用户和大中型公建用户月用气需求而开发的天然气供系统.除LNG储罐外的所有功能元件集成于橇座上，整个系统占地面积小，制造周期短，现场安装方便快捷；整个系统的设计、制造、检测、调试及售后服务由制造商完成，可靠便捷。现在场安装工作量少，只有进出口管道连接以及外部电气的连接，操作维护方便，使用安全可靠，并可以实现远程，无需现场值守。

　　产品特点

　　＊集LNG供气站的卸车增压，储罐增压、气化、调压、计量、加臭、电气控 制等诸功能于一体；

　　＊结构紧凑，占地面积小；

　　＊支持远程监控，可实现无人值守；

　　＊大气供热气化，降低运行成本；

　　＊撬装一体式，安装方便，建设周期短；

　　＊操作、维护简单；

　　＊设备移动性强，可多次、多地重复使用。

　　安全性能

　　※设有低温液相安全阀，气相安全阀、安全放散阀；

　　※设有液相低温紧急切断阀；

　　※设有气相超压紧急切断阀；

　　※设有静电接地，现场仪表所有接线都汇总到防爆接线盒内；

　　※设有天然气电热水浴加热，保证极低温度下正常运行；

　　※所有压力、温度、液位、电流、电压信号都于监控系统连动、保证站区安全；

　　※通过国家防爆检测，防爆等级ExdⅡBT4，ExiaⅡBT4。

　　设备功能

　　本气化调压加臭撬由空温式气化器和调压控制部分及加臭计量部分组成。空温式气化器将液态LNG气化为气态，通过调压组将压力调成0.4MPa左右输出到城市燃气管网或工业燃气管网

　　空温式气化器 空温式lng气化器 气化器 空温式lng气化器

　　LNG卸车增压撬

　　原理：利用通过站内设置的卸车增压气化器对罐式集装箱车进行升压，使槽车与低温液体（LNG）储罐之间形成一定的压差，利用此压差将槽车中的低温液体（LNG）卸入气化站储罐内。卸车结束时，通过卸车台气相管道回收槽车中的气相天然气。

　　LNG储罐增压撬

　　原理：利用自动增压调节阀和自增压空温式气化器实现的。当储罐内压力低于自动增压阀的设定开启值时，自动增压阀打开，储罐内低温液体（LNG）靠液位差流入自增压空温式气化器(自增压空温式气化器的安装高度应低于储罐的液位)，在自增压空温式气化器中低温液体（LNG）经过与空气换热气化成气态气体，然后气态气体流入储罐内，将储罐内压力升至所需的工作压力，利用该压力将储罐内低温液体（LNG）送至空温式气化器气化。
