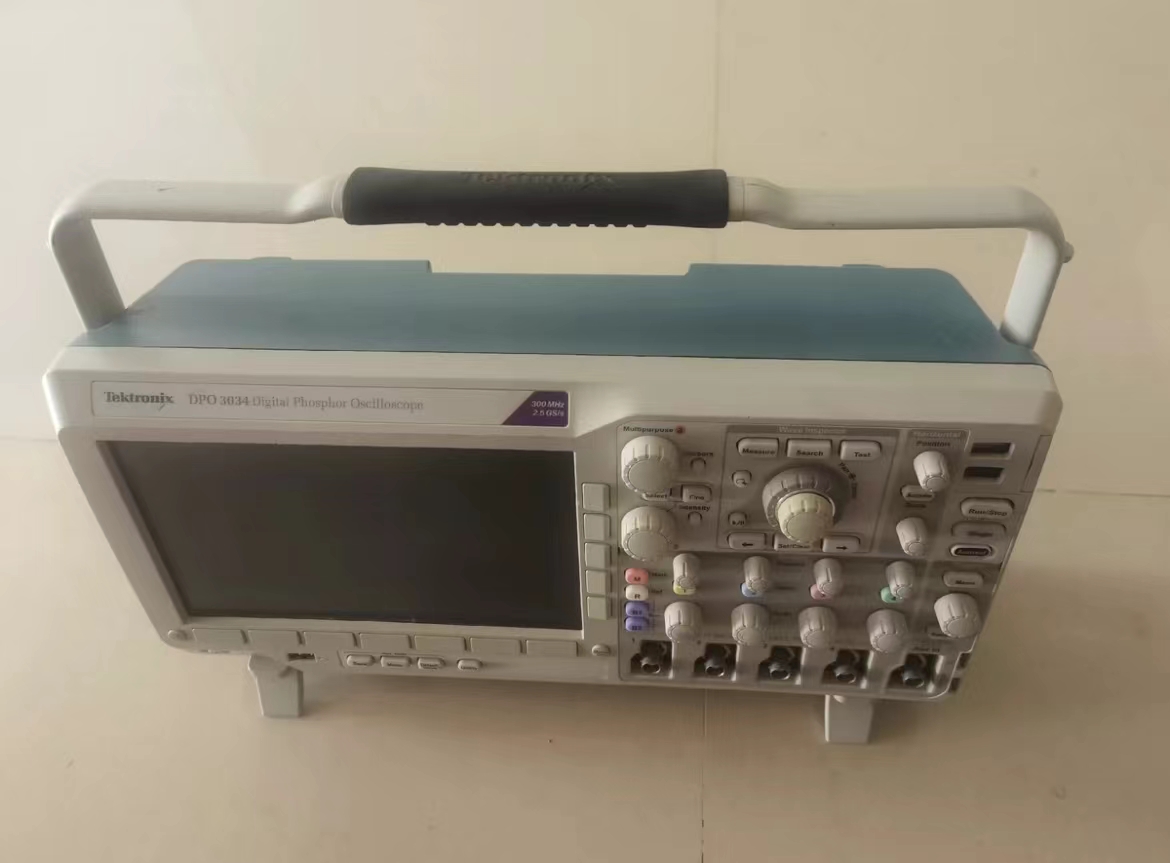

泰克 DPO3034 数字荧光示波器-供需及二手交易

　　易于使用的特点：

　　Wave Inspector ®控件提供轻松导航和自动搜索波形数据

　　29 种自动测量和 FFT 分析以简化波形分析

　　TekVPI ®探头接口支持用于自动缩放和单位的有源、差分和电流探头

　　9 英寸（229 毫米）WVGA 宽屏彩色显示器

　　紧凑、便携、占地面积小且重量轻 – 只有 5.8 英寸（147 毫米）深和 9 磅（4 千克）

　　连通性：

　　前面板和后面板的 USB 2.0 主机端口可快速轻松地存储数据、打印和连接 USB 键盘

　　后面板上的 USB 2.0 设备端口可轻松连接到 PC 或直接打印到兼容 PictBridge®的打印机

　　用于网络连接的集成 10/100 以太网端口和用于将示波器显示导出到监视器或投影仪的视频输出端口

　　可选串行触发和分析：

　　I 2 C、SPI、CAN、LIN、RS-232/422/485/UART 和 I 2 S/LJ/RJ/TDM的自动串行触发、解码和搜索选项

　　可选的应用程序支持：

　　功率分析

　　高清电视和自定义视频分析

特征：

　　输入通道：4

　　模拟带宽 (-3 dB)：300 MHz

　　计算上升时间 5 mV/div（典型值）：1.17 ns

　　硬件带宽限制：20 MHz、150 MHz

　　输入耦合：AC、DC、GND

　　输入阻抗：1MO±1%，75Ω±1%，50Ω±1%

　　输入灵敏度范围，1 MO：1 mV/div 至 10 V/div

　　输入灵敏度范围，75 O、50 O：1 mV/div 至 1 V/div

　　垂直分辨率：8 位（11 位高分辨率

　　输入电压，1 MO：300 VRMS，峰值 = ±450 V

　　输入电压，75 O、50 O：5 VRMS，峰值 = ±20 V

直流增益精度：

　　±1.5% 5 mV/div 及以上

　　±2.0% 对于 2 mV/div

　　±2.5% 对于 1 mV/div

　　通道间隔离（任意 2 个通道处于相同的垂直标度）：

　　=100:1 在 =100 MHz

　　=30:1 在 >100 MHz 达到额定带宽

　　水平系统模拟通道：

　　采样率：2.5 GS/s

　　记录长度：5 Mpoints

　　以采样率捕获的最长持续时间：2 毫秒

　　时基范围 (s/div)：1 ns 至 1000 s

　　时基延迟时间范围：-10 格至 5000 秒

　　通道间去偏移范围：±100 ns

　　触发系统：

　　主要触发模式：自动、正常和单次

　　触发耦合：

　　DC、AC、HF 抑制（衰减 >50 kHz）

　　低频抑制（衰减

　　噪声抑制（降低灵敏度）

　　触发释抑范围：20 ns 至 8 s

　　触发灵敏度：

　　内部直流耦合：0.5 格，从直流到 50 MHz，在额定带宽下增加到 1 格

　　外部（辅助输入）：200 mV，从 DC 到 50 MHz，在 250 MHz 时增加到 500 mV

　　触发电平范围：

　　任何通道：距屏幕中心 ±8 格

　　外部（辅助输入）：±8 V
