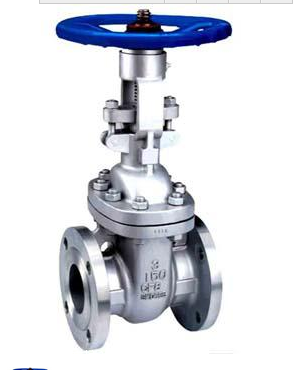

Z41Y 型法兰闸阀

　　产品说明

　　Z41Y 型 150(Lb)~600(Lb) 法兰闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为硬质合金，压力级

　　150(Lb)~600(Lb)，阀体材料为碳素钢（Z41Y-150(Lb)~600(Lb)）、不锈钢（Z41Y-150(Lb)P~600(Lb)P）的美标闸阀。

　　产品性能参数

　　Z41Y 型 150(Lb)~600(Lb) 法兰闸阀主要性能参数

　　型号 压力级（Lb） 适用温度/℃ 适用介质

　　Z41Y-150(Lb)~600(Lb) 150~600 ≤425 水、蒸汽、油品等

　　Z41Y-150(Lb)P~600(Lb)P 150~600 ≤150 硝酸等腐蚀性介质

　　产品零部件材料

　　Z41Y 型 150(Lb)~600(Lb) 法兰闸阀零部件材料

　　型号 材料

　　阀体、阀盖 阀杆 闸板 填料、垫圈

　　Z41Y-150(Lb)~600(Lb) WCB 2Cr13 WCB V 形聚四氟乙烯、柔性石墨环、柔性石墨缠绕垫、聚四氟乙烯片

　　Z41Y-150(Lb)P~600(Lb)P ZG1Cr18Ni9Ti 1Cr18Ni9Ti ZG1Cr18Ni9Ti

　　Z41Y 型 300(Lb) 法兰闸阀主要外形及结构尺寸（mm）

　　DN/in L H D D1 D2 b z×Φd D0

　　2 216 424 .6 8×Φ19 200

　　3 283 656 210 168 127 28.5 8×Φ22 250

　　4 305 615 254 200 157 31.8 8×Φ22 250

　　6 403 795 318 270 216 36.6 12×Φ22 350

　　8 419 1012 381 330 270 41.3 12×Φ25 400

　　10 457 1231 444 387.5 324 47.7 16×Φ29 450

　　12 502 381 50.8 16×Φ32 500

　　84 514.5 413 57 20×Φ32 600

　　48 571.5 470 57.2 20×Φ35 600

　　11 628.5 533 60.4 24×Φ35 680

　　50 991 2154 775 686 584 63.5 24×Φ35 760

　　24 1143 2553 914 813 692 69.9 24×Φ41 915
