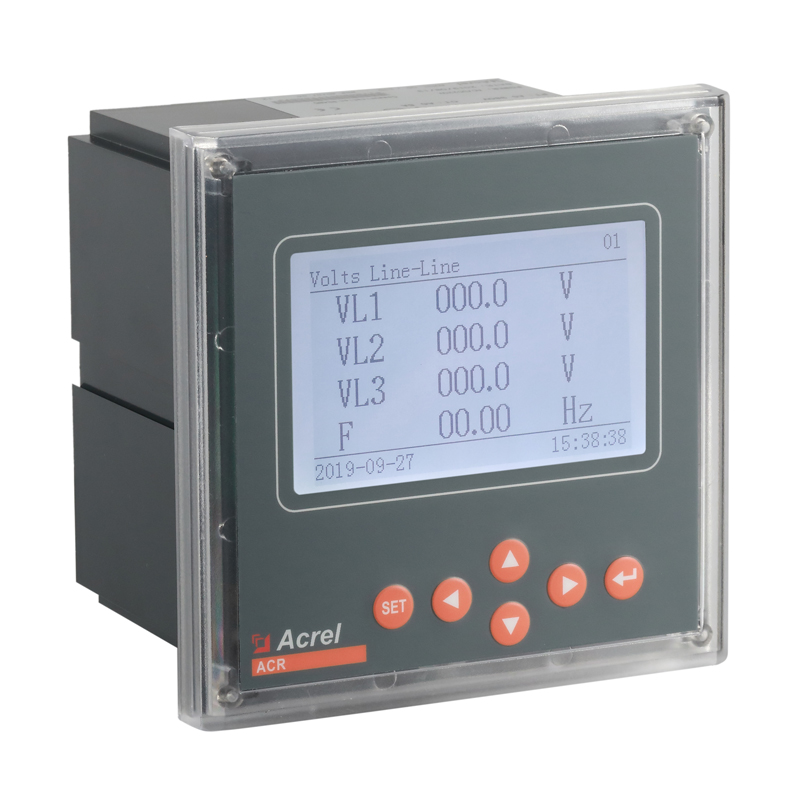

品牌 安科瑞 型号 ACR220EFL 加工定制 是 类型 电子式电能仪表 基本电流 准确度等级 0.5 参比电压 380V 电流倍率 1.2 显示方式 LCD 频率 45-55Hz 大电流 6A 装箱数 1 订货号 448 小包装数 1只 产地 上海 是否进口 否 规格 ACR220EFL 是否跨境货源 否
能：
该系列仪表能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度，谐波等，并具备完善的通信联网功能，非常适合于实时电力监控系统。
应用范围：
适用于电力系统、工矿企业、公用设施、智能大厦等需要电力监控的场合。
订货范例：
具体型号：ACR220E(L)
技术要求：输入电压三相AC380V；电流变比100A/ ；接线方式三相四线；准确度0.5级。
通讯协议：RS485接口 Modbus/RTU协议
辅助电源：AC/DC220V
技术参数
| 技术参数
|
指???? 标
| ||
|
输入
|
网络
|
单相、三相三线、三相四线
| |
|
电压
|
额定值
|
AC100V、400V
| |
|
过负荷
|
1.2倍持续，瞬时2倍/1秒
| ||
|
功耗
|
＜0.2VA
| ||
|
电流
|
额定值
|
AC1A、
| |
|
过负荷
|
1.2倍持续，瞬时10倍/10秒
| ||
|
功耗
|
＜0.2VA
| ||
|
频率
|
45-65Hz
| ||
|
输出
|
电能脉冲
|
2路脉冲输出，10000、40000、160000imp/kwh
| |
|
通讯
|
RS485/Modbus-RTU、Profibus-DP
| ||
|
电源
|
范围
|
AC80-270V、DC90-350V
| |
|
功耗
|
10VA
| ||
|
工频耐压
|
2kV/1min交流有效值
| ||
|
抗干扰性能
|
符合GB6162
| ||
|
环境
|
常规
|
工作温度：-10+55；储存温度：-20+70?????????? 相对湿度：595? 不结露，无腐蚀性气体场所；海拔高度：2500m??????
| |
|
ACR220EG ACR320EG
|
工作温度：-40+55；储存温度：-50+70?????????? 相对湿度：595? 不结露，无腐蚀性气体场所；海拔高度：5000m?
| ||
|
精度等级
|
电流、电压：0.2级，功率、有功电能：0.5级，频率：0.05Hz，无功电能：1级
| ||
ACR1XX系列产品规格
ACR2XX系列产品规格
ACR3XX系列产品规格
注：“”为标配功能，“”为选配功能。
外形尺寸
| 型 号
|
面框尺寸(mm)
|
壳体尺寸(mm)
|
开孔尺寸(mm)
| ||||
|
W1
|
H1
|
W2
|
H2
|
D
|
W3
|
H3
| |
|
ACR1XX
|
84
|
84
|
75
|
75
|
98
|
76
|
76
|
|
ACR2XX
|
96
|
96
|
86
|
86
|
92
|
88
|
88
|
|
ACR3XX
|
120
|
120
|
106
|
106
|
92
|
108
|
108
|
?
