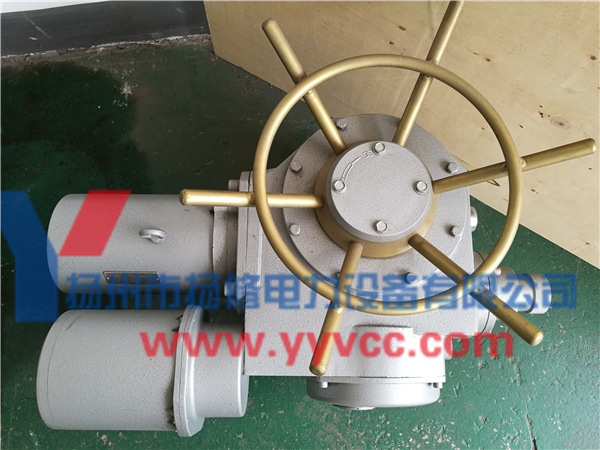

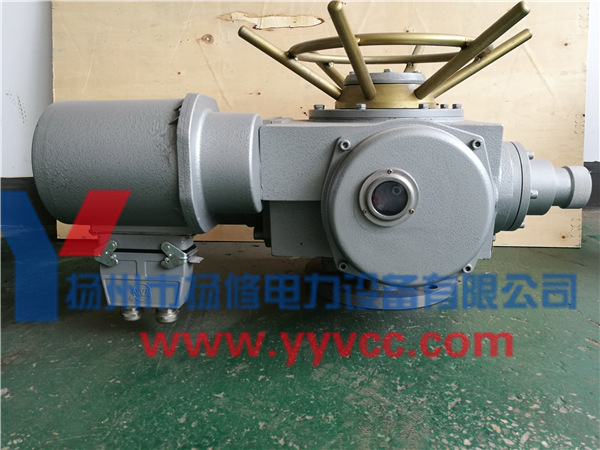

供应DZW45-18-A00-WK机电一体开关型电动执行机构

　　供应dzw45-18-a00-wk机电一体开关型电动执行机构

　　一、 功能概述

　　wk三相开关型电装控制器为一体化设计，设有活接口可与执行机构连接，控制执行机构动作。其内部由微电脑控制板采集各类信号输入，输出开关信号驱动交流接触器实现电装开、关动作。

　　二、 使用环境

　　wk三相开关型电装控制器可直接安装在电动执行机构上，防护等级ip65，使用环境要求说明如下：

　　1、 工作电压范围：380vac±10% 50/60hz；

　　2、 使用温度范围：-30℃~70℃；

　　3、 使用湿度范围。≤90%rh，不结露；

　　4、 周围不含强腐蚀性、易燃易爆气体或粉尘。

　　供应dzw45-18-a00-wk机电一体开关型电动执行机构

　　三、 操作说明

　　wk三相开关型电装控制器可实现就地或远方控制，主要功能和具体操作方法如下：

　　1、 切换工作模式

　　面板上的就地按键和远方按键可自由切换操作模式。电装通电后默认为远方操作模式，远方信号灯亮，此时由远方控制端口输入的开、关、停信号控制电装动作，不响应面板开、关、停按键操作；如需切换到就地操作模式，只要按一下就地按键便切换到就地模式，就地指示灯亮，此时可通过面板按键操作电装。

　　2、 选择动作方式

　　用户接线端设有按键操作模式选择功能，此功能可选择点动操作或自保持操作。点动时停止键无效，按住开按键电装开，松开开按键电装便停止；按住关按键电装关，松开关按键电装便停止；自保持操作时，按一下开按键电装开，按一下停按键电装才停止；关操作相同。

　　总装时已将此功能用连接线引至用户接线端口，无需开盖选择，用户接线端19和20短接便选择点动操作；19和20断开选择自保持操作。

　　3、 自动限位

　　控制器内模块检测限位输入，可自动限位。开限位动作时停止开输出；关限位动作时停止关输出。

　　4、 状态指示

　　面板上除了就地、远方状态指示外，还有开、关状态指示，正在开阀时，开灯闪烁，开限位动作时开灯亮；正在关阀时，关灯闪烁，关限位动作时关灯亮。

　　5、 状态反馈

　　控制器输出远程状态和故障状态无源干接点到机房。

　　当选择远方操作模式时，远程干接点闭合，表明可进行远程操作；当选择就地模式时，接点断开；

　　当控制器发生故障时，如电源缺相，故障反馈干接点闭合，通知机房。面板上的指示灯将同时闪烁。

　　6、 缺相检测及相序自适应

　　控制器内模块实时检测三相电源的相位输入，当发生缺相时停机报警；若检测到相序反则自动调换开关输出，以便执行器按正确的方向动作。

　　只要在出厂前接好电机线，出厂后无需检测相序输入是否正确，执行器都能按正确的方向动作。

　　7、 提供24v直流电源

　　电源模块可提供24vdc直流电源，可作为阀位变送器供电输入。

　　四、 变送器操作说明

　　1、测量位置变送器中间抽头接端子②，其余两端（① ③）可任意调换，保证电位器对应阀位全行程并留有余量，不损坏电位器即可。

　　2、将执行器动作到关位，按“低端”设定按键，直到红灯点亮后释放按键，红灯闪烁两下，低端标定成功，使输出信号为4ma。红灯点亮时不释放按键，表示放弃操作。

　　3、将执行器动作到开位，按“”设定按键，直到绿灯点亮后释放按键，绿灯闪烁两下，标定成功，使输出信号为20ma。绿灯点亮时不释放按键，表示放弃操作。

　　4、将执行器动作到全开和全开位置，查看输出是否正常，如有误差，可重复步骤1～3，如还不能达到要求，可进行下面步骤微调。

　　变送器微调调试方法

　　1、将执行器动作到关位，或者在进行低端标定之后，同时按下两个按键，两个灯同时闪烁一次，约1s钟后，红灯闪烁，此时可运用两个按键进行低端输出的增加或减少的微调，使输出信号为4ma，确定好之后同时按下两个按键退出。红灯闪烁1分钟内不进行任何操作，将自动放弃微调。

　　2、将执行器动作到开位，或者在进行标定之后，同时按下两个按键，两个灯同时闪烁一次，约1s钟后，绿灯闪烁，此时可运用两个按键进行低端输出的增加或减少的微调，使输出信号为20ma，确定好之后同时按下两个按键退出。绿灯闪烁1分钟内不进行任何操作，将自动放弃微调。

　　3、将执行器动作到全开和全开位置，查看输出是否正常，如有误差，可重复步骤1～3。
