二手搪瓷搅拌罐，江苏工塘搪玻璃反应釜 搪玻璃搅拌罐

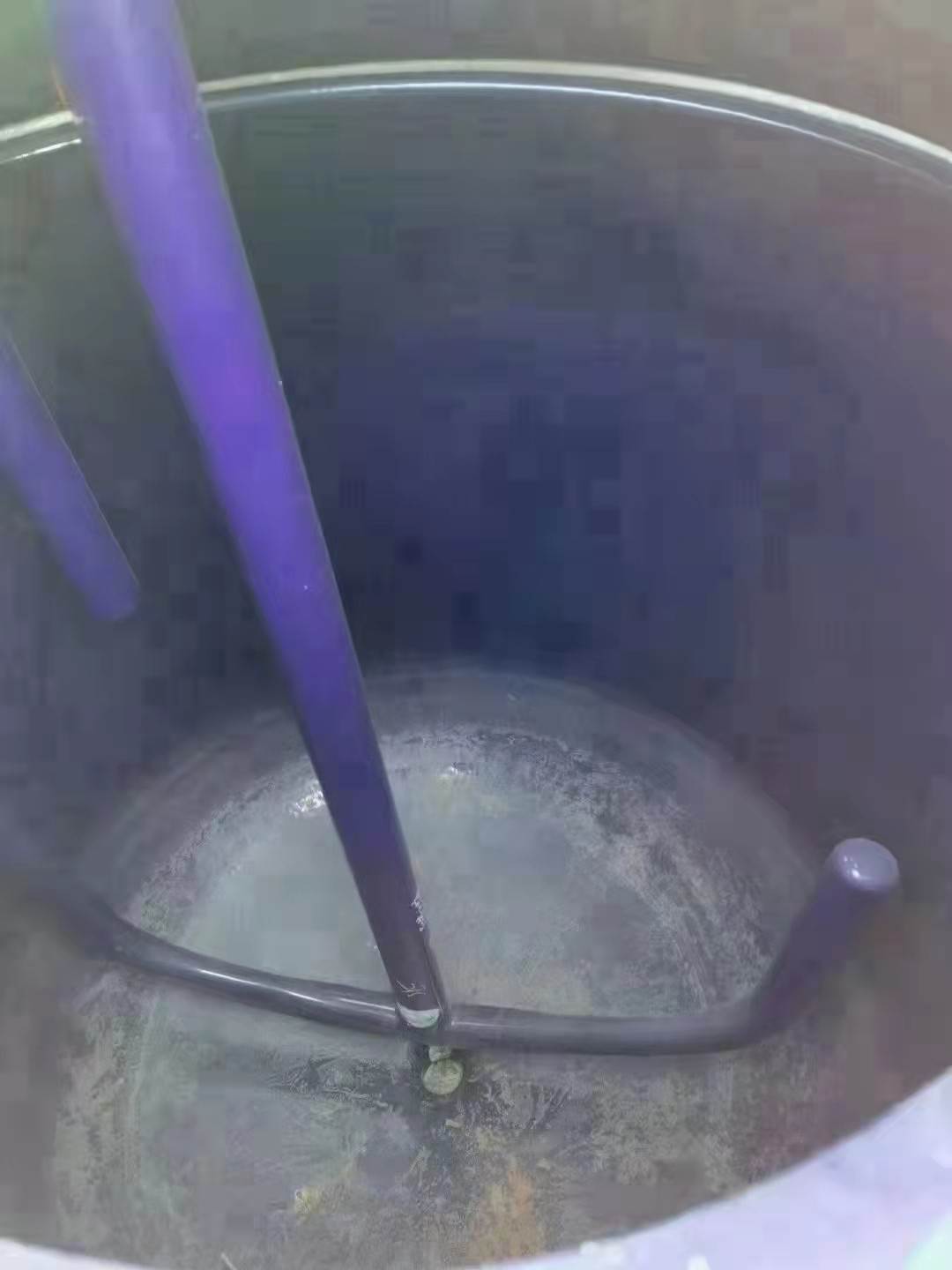

　　搪瓷贮罐经过约900℃的高温焙烧，在其冷却后采用特殊技术使搪瓷与钢板粘结在一起。由于搪瓷的线膨胀系数和延伸率小于钢板，因此冷却后搪玻璃的变形量小于钢板的变形量，这样搪瓷就会受到钢板的约束产生压应力。

　　当搪瓷贮罐制成后，其搪瓷层即存在预压缩应力，而钢板则存在预拉伸应力。由于预应力与线膨胀系数和延伸率相关，线膨胀系数和延伸率与温度又密切相关，因此搪瓷贮罐的工作温度对它的使用影响很大。如果因温度变化大而使搪瓷产生的应力超过其使用应力，搪瓷将被破坏。搪瓷贮罐的作用主要是用来盛放具有腐蚀性的化学物质，比如各种强酸。

　　因此搪瓷贮罐搪瓷层遇冷、热急变，极易爆瓷。因此搪瓷贮罐有耐温限制，温度不要高于温度200℃，耐温急变冷冲击小于110℃，热冲击小于120℃。存储物质的温度与罐体温差太大以及升温时蒸汽过猛、降温太急也能导致爆瓷。所以盛放液体不要造成较大的温差，否则有损罐体。搪瓷贮罐抗冲击力非常差，任何金属、硬物对其进行撞击均会导致搪瓷破损。因此搪瓷贮罐使用过程中严防任何金属、硬物掉进釜内，如遇堵料，必须用塑料棒疏通，检修时盖好锅盖，严防焊渣熔化瓷面出现小坑或爆瓷。

　　江苏工塘出产

　　搪玻璃反应釜广泛地应用于化工、石油、医药、农药、食品等工业。为了保证搪玻璃设备正常使用，现将其主要性能和安装、使用注意事项说明如下：

　　技术规范

　　1、使用压力：0.2---0.4Mpa

　　2、耐酸性：对各种有机酸、、有机溶剂均有较好的抗蚀性。如将我厂生产的搪玻璃试样置于20%HCI溶液中煮沸48h，腐蚀速率为0.9lg/m2.d（优等品指标为1.0g/m2.d）。

　　3、耐碱性：搪玻璃对碱性溶液抗蚀性较酸溶液差。但将我厂搪玻璃试样置于1N溶液腐蚀，试验温度80℃时间48h。腐蚀速率为6.76g/m2.d（优等品指标为7.0g/m2.d）。

　　4、操作温度：搪玻璃设备加热和冷却时，应缓慢进行。我厂制造的搪玻璃设备使用温度为0－200℃，耐温急变性≥200℃。

　　5、瓷层厚度：玻璃设备的瓷层厚度0.8-2.0mm，搪玻璃设备附件的瓷层厚度0.6-1.8mm。

　　6、耐压电：搪玻璃具有良好的绝缘性，当搪玻璃在规定厚度内用20KV高频电火花检查瓷层时，高频电火花不能击穿瓷层。

　　7、耐冲击性：玻璃层的内应力越小，弹性越好，硬度越大，抗弯抗压强度越高，则耐冲击就越好。我厂之玻璃层在规定厚度内，用直径30mm，重量112g钢球冲击时，其冲击功为282×10-3J（优等品指标为260×10-3J）。
