空心桨叶式干燥机双轴 氧化镁镍精矿 化工印染电镀污泥耙齿干燥机

▼ 设备概述：

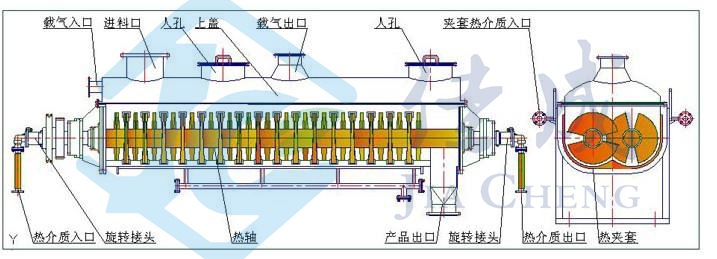

以二轴式为例介绍其结构(空心桨叶干燥机可分为单、双、四根) 。它由带夹套的端面呈W型壳体、上盖、两根有叶片的中空轴、两端的端盖、通有介质的旋转接头、金属软管以及包括齿轮、链轮的传动机构等部件组成。

设备的核心是四根空心轴和焊在轴上的空心搅拌桨叶。桨叶形状为楔形的空心半圆形，可以通入加热介质。除了起搅拌作用外，也是设备的的传热体。主要传热侧面成斜面，因此当物料与斜面接触时，随着叶片的旋转，颗粒很快就从斜面滑开，使传热表面不断更新，强化了传热。在桨叶的三角形底部设有刮板，以将沉积于壳底的物料刮起，防止产生死角。

桨叶的排布和各部位尺寸均有一定要求，而且在进料区、干燥区、排料区除桨叶外，另设有辅助机构，以保证整机操作稳定，干燥均匀。此外，停留时间亦可调节。

空心桨叶干燥机传热面有叶片、搅拌轴、壁面等几部分，而且叶片的传热面积占很大一部分，所以设备结构紧凑，单位容积传热面积大。另外，搅拌、混合使物料剧烈翻动，从而获得很高的传热系数，因此占地面积和空间都很小，节省了厂房基建费用。干燥过程气体用量少，流速低，被气体带走的粉尘量少，所以干燥后气体粉尘回收方便，回收设备体积小，可以节省设备投资。对于需要回收溶剂的干燥过程，可以大大提高溶剂浓度。由于桨叶结构特殊，物料在干燥过程中交替收到挤压和松弛，强化了干燥。干燥室内物料的充满率很高，可以达到80%-90%,物料的停留时间通过调节加料速度、搅拌轴转速、物料充满度等参数可调，从几分钟到几小时内任意调节。另外，物料在干燥机内从加料口向出料口运动基本呈活塞运动，停留时间分布窄，因而产品含水率均匀。桨叶在搅拌轴上有一定的轴向角度，因此可以连续干燥物料。

空心桨叶干燥机是一种以热传导为主的卧式搅拌型连续干燥设备。因搅拌叶片形似船桨，故称桨叶干燥机，国外也称槽型干燥机或搅拌干燥机。

空心轴上密集排列着楔型中空桨叶，热介质蒸汽经空心轴流经桨叶，单位有效容积内传热面积很大。传热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证传热效果。

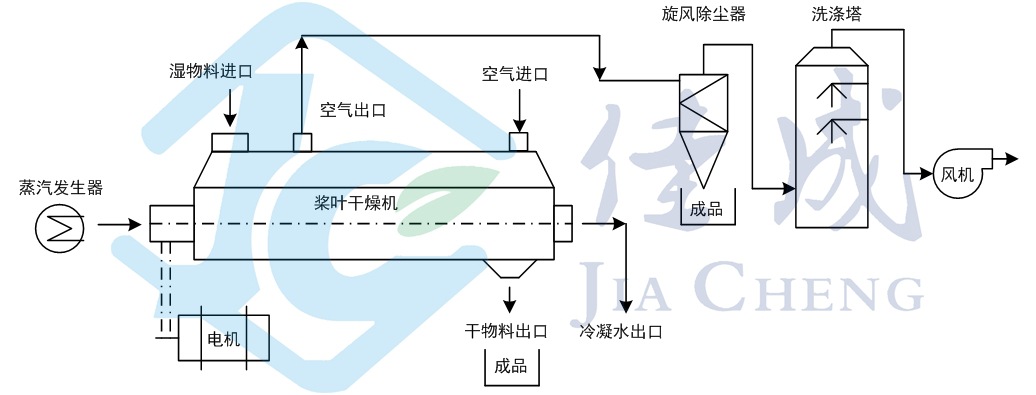

在桨叶及夹套通入蒸汽加热的同时，出料口上部同时通入经过加热后的干热空气进一步干燥，这样大大增加了设备的干燥强度。蒸发出来的水份由尾气带出干燥机，湿空气由引风机排出室外。

▼ 应用范围：

桨叶干燥机广泛应用于石油化工、化工、冶金、食品、医药、农药等行业中粉状、粒状、滤饼状、浆液状物料的干燥。

我司在吸收国内外先进技术的基础上，进行改进、优化设计的楔型空心桨叶干燥机，可对膏状、颗粒状、粉状、浆状物料间接加热或冷却，可完成干燥、冷却、加热、灭菌、反应、低温煅烧等单元操作。

▼ 功能特点：

污泥专用干燥机能耗低：由于间接加热，搅拌均匀、热效率高、不污染物料、干燥效果好，没有大量携带空气带走热量，干燥器外壁又设置保温层，故热损失很小。

污泥专用干燥机系统造价低：单位有效容积内拥有巨大的传热面，就缩短了处理时间，设备尺寸变小，减少了占地面积。

处理物料范围广：使用不同热介质，既可处理热敏性物料，又可处理需高温处理的物料，桨叶轴转速低、不破坏产品形状及性质，桨叶轴可相互啮合，具有自清理作用，可防止物料粘壁

环境污染小：携带空气量很少，粉尘物料夹带很少。

操作费用低。

操作稳定：由于楔型桨叶特殊的压缩－膨胀搅拌作用，使物料颗粒充分与传热面积接触，在轴向区间内，物料的温度、湿度、混合温度及梯度都很小，从而保证了工艺的稳定性。

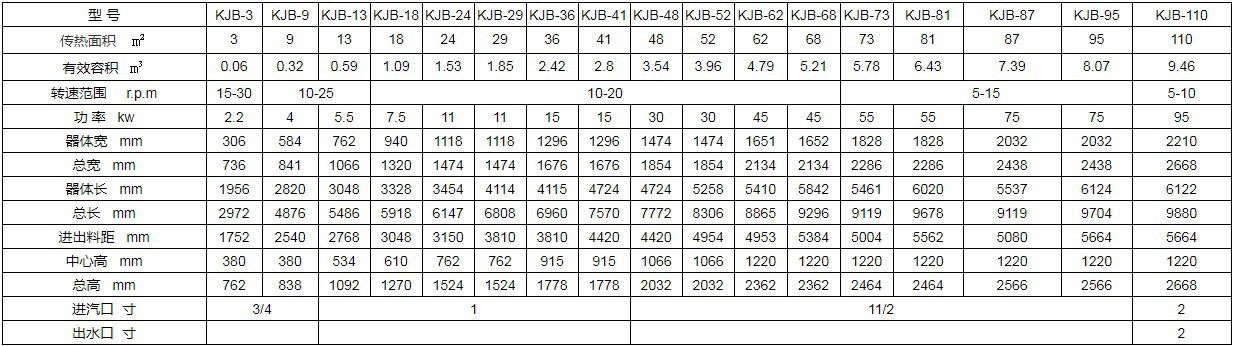

▼ 技术参数：
