山西阳泉 动力源DZY-48/50C通信电源50A整流模块

　　一、主要技术特点

　　交流输入电源适应范围宽：交流输入电压适应范围为单相110V～280V。

　　具有交流输入缓启动电路，可靠性高。

　　采用高频软开关有源功率因数校正技术，使输入的交流电流波形与输入的交流电压波形相同，相位一致，功率因数≥0.98。

　　输入滤波电路由两级共模滤波电路组成，抗干扰能力强，电磁兼容性能好。

　　PWM功率变换采用移相全桥功率变换电路，提高了转换效率和可靠性。

　　采用平均值民主均流工作方式，可实现多台整流器并联均流工作，可靠性高。

　　风扇采用温控调速控制，有效地延长了使用寿命。

　　体积小，重量轻，具有热拔插功能，操作、维护简单方便。

　　具有交流输入过压、交流输入欠压、直流输出过压、直流输出限流与短路保护和散热器过温等保护功能。

　　二、主要技术指标1. 输入：

　　交流输入范围：可工作范围110～280V。

　　启动电压：160V。

　　输入电流波形失真度：≤3%。

　　开机浪涌电流：≤16A。

　　功率因数：≥0.98。

　　3. 输出：

　　额定输出电压：48V。

　　直流输出稳压范围：43～57.6V。

　　额定输出电流：50A（交流输入电压工作范围在187V～280V）。

　　*大输出电流：52.5A（交流输入电压工作范围在187V～280V）。

　　稳压精度：不超过直流输出电压整定值的±0.6%。

　　电压调整率：不超过直流输出电压整定值的±0.1%。

　　电流调整率：不超过直流输出电压整定值的±0.5%。

　　均流误差：当整流器的输出电流在50%～100%的额定电流范围内时，其均分负载

　　电流不平衡度≤±5%额定电流值。

　　效率：≥91.0%。

　　4. 可闻噪音：不大于55dB。

　　5. 杂音电压：电话衡重杂音电压：300Hz～3400Hz ≤2.0mV。

　　峰—峰值杂音电压：0～20MHz ≤200mV。

　　宽频杂音电压：3.4KHz～150KHz ≤50mV。

　　0.15 MHz～30MHz ≤20mV。

　　绝缘电阻：在正常大气压条件下，相对湿度为90%，试验电压为直流500V时，整流器主回路的交流部分和直流部分对地、以及交流部分对直流部分的绝缘电阻均不低于5MΩ。

　　抗电强度：

　　交流电路对地、交流电路对直流电路能承受50Hz、1500V的交流电压1min，无击穿、无飞弧现象，漏电流≤30mA。

　　直流电路对地能承受50Hz、500V的交流电压1min，无击穿、无飞弧现象，漏电流≤30mA。

　　重量：4.8kg。

　　外形尺寸（宽×深×高，mm）：145×395×132.5。

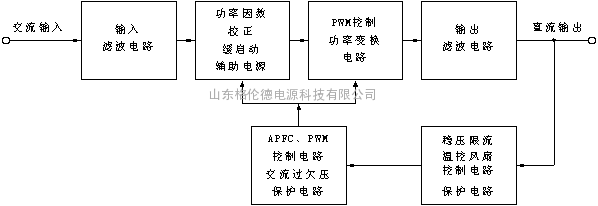

　　三、工作原理DZY-48/50C开关整流器主要由输入滤波电路、缓启动电路、PFC有源功率因数校正电路，PWM高频开关DC-DC变换电路、输出整流滤波电路等部分组成。图3-1是DZY-48/50C开关整流器基本工作原理框图。

　　图3-1 整流器基本工作原理框图

　　DZY-48/50C开关整流器具有交流输入过压、交流输入欠压、直流输出过压、直流输出限流与短路保护和整机过温等保护功能。

　　表3.1 整流器保护功能

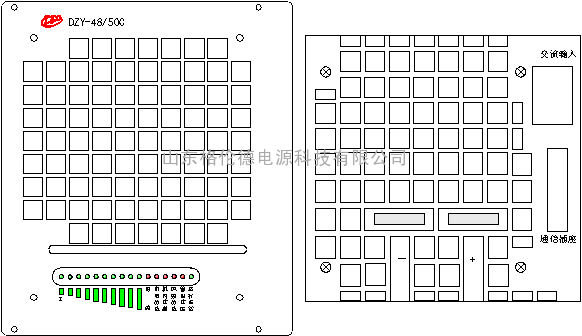

　　四、整流器外形图3-2是DZY-48/50C开关整流器的前后面板外形示意图。

　　图3-2 整流器面板示意图

　　整流器前面板1~10号信号灯指示整流器输出电流；其余依次为：限流、市电故障、机内过温、风扇故障、输出过压、运行正常。

　　DZY-48/50C开关整流器底部有一个5位或6位的拨码开关，6、5、4、3、2、1位的二进制编码确认相应整流器在系统中的地址编码：

　　1号整流器：000001；

　　2号整流器：000010。

　　1、使用环境：

　　工作环境温度：-5~+45℃：

　　储存温度：-40 ~+70℃（试验温度）;

　　相对湿度：﹤90%（40±5℃）;

　　海拔高度：≤3000m。

　　2、输入：

　　交流输入范围：可工作范围90~264VAC。

　　启动电压：165VAC。

　　输入电流波形失真度：≤3%。

　　开机浪涌电流：≤10A。

　　功率因数：≥0.98.

　　3、输出：

　　额定输出电压：48V。

　　直流输出稳压范围：43~57.6V。

　　额定输出电流：50A（交流输入电压工作范围在180~264VAC）

　　输出电流：50A（交流输入电压工作范围在180~264VAC）

　　稳压精度：不超过直流输出电压整定值的±0.6%。

　　电压调整率：不超过直流输出电压整定值的±0.1%。

　　电流调整率：不超过直流输出电压整定值的±0.5%。

　　均流误差：当整流器的输出电流在50%~100%的额定电流范围内时，其均分负载电流不平衡度≤5%额定电流值。

　　效率：≥95.0%。

　　4、可闻噪音：≤55dB。

　　DZY48/50C整流器维修参考资料 DZY48/50C电路组成及原理电路组成：辅助电源，主功率电路，PFC前级控制电路，DC/DC后级控制电路，表头板控制电路，辅助电源主要器件：电路功能及原理：常见故障现象及分析：二.主功率电路主要器件：电路功能及原理常见故障现象及分析：三.PFC前级电路主要器件：电路功能及原理：常见故障现象及分析： AC交流欠过压保护部分主要器件：N3，N9，V2，N1，N5 电路功能及原理：整流通上交流电后，AC BUS将产生电压通过AC VSENSE给N3A的2脚，PSHUT的3脚电压大于2脚电压，1脚高电位，使V2导通，使QDJDQKZ1为0，继电器吸合，R28至R25被短路，DJDQCDD由接地变为悬空，使V3导通使N9的2脚变为13V，N3的5脚采样交流电压，经过射随器，到N3C的8脚到N9的1脚，使光耦导通（线性）通过N5A的SDDY给单片机，它有3个作用： A：当交流电压为100V时，SDDY的电压为1.0V时单片机关后级（AC欠压关机） B：当交流电压为170V时，SDDY的电压为1.7V时单片机发AC限流信号 C：当交流电压为290V时，SDDY的电压为2.9V时单片机关后级（AC过压关机）常见故障现象及分析：当继电器不吸合，SDDY为0关后级，在继电器吸合电路上串2个常闭的99度断开的温度传感器，前级后级散热片各一个，当有一个断开时，继电器不吸合。 PFC欠过压保护部分主要器件：N3D，N1 电路功能及原理：交流采样经过N3B的5脚给N3D的12脚当电压低于13脚基准电压7.5V时14脚为低电位，ＰＵＳＨ为低２８２１关机，２８２１的１０脚电压小于１．９Ｖ时２８２１关机。当DC ＢＵＳ电压过高给２８２１的１０脚电压大于８Ｖ时２８２１也关机。常见故障现象及分析：２．温度检测及过温告警主要器件：ＮＴ１，ＮＴ２，ＮＴ３，ＮＴ４,，Ｎ８，Ｎ１１，Ｎ１８，Ｖ８电路功能及原理：ＮＴ１－ＮＴ４的４个采样点通过Ｎ８Ａ，Ｎ８Ｂ，Ｎ８Ｃ，Ｎ８Ｄ４个跟随器，选出温度*高的送Ｎ１１Ｂ放大，由７脚送单片机４脚，同时经Ｎ１１Ａ放大，ＮＴ１-ＮＴ４为ＬＭ３５的输出端１Ｖ对应１００度，当温度为１４４度左右经Ｎ１１Ｂ放大７脚电压为５Ｖ，当Ｎ１１Ａ的３脚大于２脚５Ｖ，OT电位高于VREF时，N18B的1脚低，V8导通C/S高于2..5V，后级2895关机。常见故障现象及分析： 3.风扇电路主要器件：N28，N6，N26，N4，N18，V8，3895 电路功能及原理：V1三极管在辅助电源15V作用下导通，风扇转动时产生的脉动波形，经N4A的1脚，变为高电平，经N4B的6脚电压大于5脚，7脚变为低电压。如果风扇停转，没有脉动波形N4A的1脚为地电位，N4B的7脚为高电位N18C的8脚大于9脚电压，14脚为低电压，V8导通C/S为高电位，后级2859关机。温度传感器采样信号随温度升高，N6B的5,，7脚电压升高，经N6B放大提高（3.17）的1脚电压使二脚电位升高风扇转速加快。N6A的作用是：开机后3脚高于2脚1脚输出高电位使317的输出电压升高风扇全速转动，当电容充电完成后2脚电压高于3脚，1脚为低电位风机转速回复正常。当温度升高后N26A的3脚电压升高，当N4B的5脚电压大于6脚，7脚为高电位，风扇故障告警。N18C的8脚大于9脚，14脚为地电位V8导通，CS为高电位后级2859关机。常见故障现象及分析： 4．基准电压及内外基准转换主要器件：N25，N20，JL，2859 电路功能及原理：基准电压经过CPUV发出电压到N10A的3脚经N25B的6,，7脚给N20A的3脚，经1,，2脚给JZ，给2895的20脚，当单片机发出外基准控制信号时，是通过CPP2经过N23B的7脚给CPUV到N10A的3脚给N25B的7脚输出为5脚电压，将内基准电位不再降低，7脚的电压经N20A的1脚给JZ，到2895的20脚。常见故障现象及分析： 5.DC过压保护主要器件：N19，N18 电路功能及原理：整流器直流输出电压采样到N19C的9脚，与8脚的设定值相比当电压超过8脚14脚为高电位，在经N18D的13脚输出电位，CS高电位2895关机。常见故障现象及分析： 6. 电流采样放大电路及均流电路主要器件：N15，N12 电路功能及原理：N15放大器从分流器采样放大，由6脚输出为电流值，RP2为电流线性调整电位器，N12A为跟随器起隔离和抗干扰，N12A的1脚输出电流值由单片机采样，另一方面经过两个电阻送均流总线，同时本机电流经过N12C的10脚，经跟随器给N12B的6脚，均流总线的电经过N12D的14脚给N12D的5脚，当均流总线上的电压大于本机电流N12B的7脚电压升高将2895的
