台湾ITE联阳IT6516 CS5212替代IT6516BFN资料 DP转VGA方案

　　T6516/IT6516BFN：是一款DP显示端口转VGA转换器的嵌入式MCU单片机。

　　IT6516/IT6516BFN结合DisplayPort接收器和三重DAC，通过转换功能支持DisplayPort输入和VGA输出。内置DisplayPort接收器完全符合DisplayPort 1.1a规范。IT6516BFN采用2通道HBR（高速率）显示端口接收器，可支持VESA分辨率高达WUXGA和UXGA。此外，内置的三重DAC可以支持多达8位深颜色。

　　IT6516/IT6516BFN提供高性能、高性价比的DP2VGA转换功能，它可以帮助现代NB或MB与传统的VGA专用投影仪、显示器和电视兼容。

　　IT6516/IT6516BFN采用嵌入式MCU和Flash，通过ISP接口编程简单。客户不需要外置Flash和MCU，可以节省BOM成本和板卡尺寸。

　　IT6516/IT6516BFN内置3.3V至1.8V电源调节器，可选择使用单个3.3V电源进行PCB设计，客户无需外部电源调节器，节省BOM成本和板尺寸。当系统同时提供1.8V和3.3V电源时，可以禁用IT6516BFN的嵌入式调节器以节省功耗。

　　采用嵌入式晶片，客户无需外部晶片及相关应用电路，以节省BOM成本及板尺寸。

　　IT6516/IT6516BFN功能（DisplayPort RX）

　　·符合DisplayPort规范V1.1a，数据速率为1.62/2.7 Gbps（低比特率/高比特率）

　　·支持灵活的1/2通道配置；5.4 Gbps数据速率支持（2通道，2.7Gbps）

　　·支持DPCD Rev.1.1

　　·支持高达0.5%下行扩频的扩频时钟，以减少EMI

　　·通过辅助通道直流电平支持源连接检测

　　·链路管理中的信号丢失自动检测

　　·智能电源管理

　　·嵌入Block0 EDID RAM以节省BOM成本

　　·符合“仅DP”或“DP++”源设备

　　功能（VGA DAC）

　　·Tripe 8位DAC转换器

　　·230 MSPS吞吐量

　　·嵌入式补偿电路。

　　·互补输出

　　·DAC输出电流范围为2mA至18.5mA

　　功能（组合）

　　·支持高达QXGA（2048x1536）、QWXGA（2048x1280 RB）、WUXGA（1920X1200 RB）和UXGA（1600x1200）VESA显示格式

　　·支持DP输入深颜色深度达12位，支持VGA输出颜色深度达8位

　　·嵌入式MCU和Flash

　　·VGA引脚上的8KV ESD保护（人体模式）

　　·嵌入式3.3V至1.8V电源调节器

　　·嵌入晶体

　　·162 Mhz UXGA分辨率下的有源模式电流消耗约为245mA。

　　·32针QFN（4mm x 4mm）封装

　　·符合RoHS（100%绿色

　　Capstone在2019年新开发CS5212-----一款高性能的单片机处理DP端口转VGA转换器方案，他在结构和性能方面是可以完全可以替代且兼容台湾ITE联阳IT6516/IT6516BFN芯片。

　　一、CS5212功能概述

　　CS5212结合了DisplayPort输入接口和模拟RGB DAC输出接口。嵌入式单片机基于工业标准8051核心，适用于多个细分市场和显示器应用程序，如笔记本电脑、主板、台式机、适配器、转换器和转接器。

　　二、CS5212参数特性

　　VGA输出接口，8位DAC速度高达210MHz

　　分辨率高达1920x1200x60（RB，缩小消隐），24位色深，1920x1440x60（RB，缩小消隐），或2048x152x60（RB，缩小消隐），24位色深，2048x1536x60（RB，缩小消隐），18位色深。

　　内置振荡器，不需要外部晶体

　　嵌入式线性压降调节器（LDO）

　　嵌入式微控制器

　　嵌入式EDID（如果终端设备没有，CS5212将响应EDID）

　　嵌入式V-sync/H-sync 5V缓冲器

　　使用内部预置ROM支持EEPROM自由模式

　　内部通电复位（POR）

　　QFN32 4x4封装

　　1.DisplayPort数字输入特性

　　支持2通道数字输入，速度为RBR（1.62-Gbps）/HBR（2.7-Gbps）

　　内置高性能自适应均衡器

　　支持1兆赫辅助通道

　　支持HPD

　　2.VGA输出接口特性

　　三重8位DAC（数模转换器），时钟高达210 MHz，支持高达1920x1200x60、1920x1440x60（缩减消隐）、2048x152x60（缩减消隐）和2048x1536x60（缩减消隐）

　　嵌入式V-sync/H-sync 5V缓冲器

　　用于VGA连接器引脚的HBM 4-KV

　　3.嵌入式微控制器

　　工业标准8051芯

　　支持I2C主从，支持400kHz。

　　4.电力与技术

　　单台3.3V电源

　　V-sync/H-sync 5V缓冲器的5V选项

　　待机功率<100uW

　　HBM 8-KV，适用于所有引脚

　　IT6516替代兼容方案CS5212设计原理题参考电路如下：

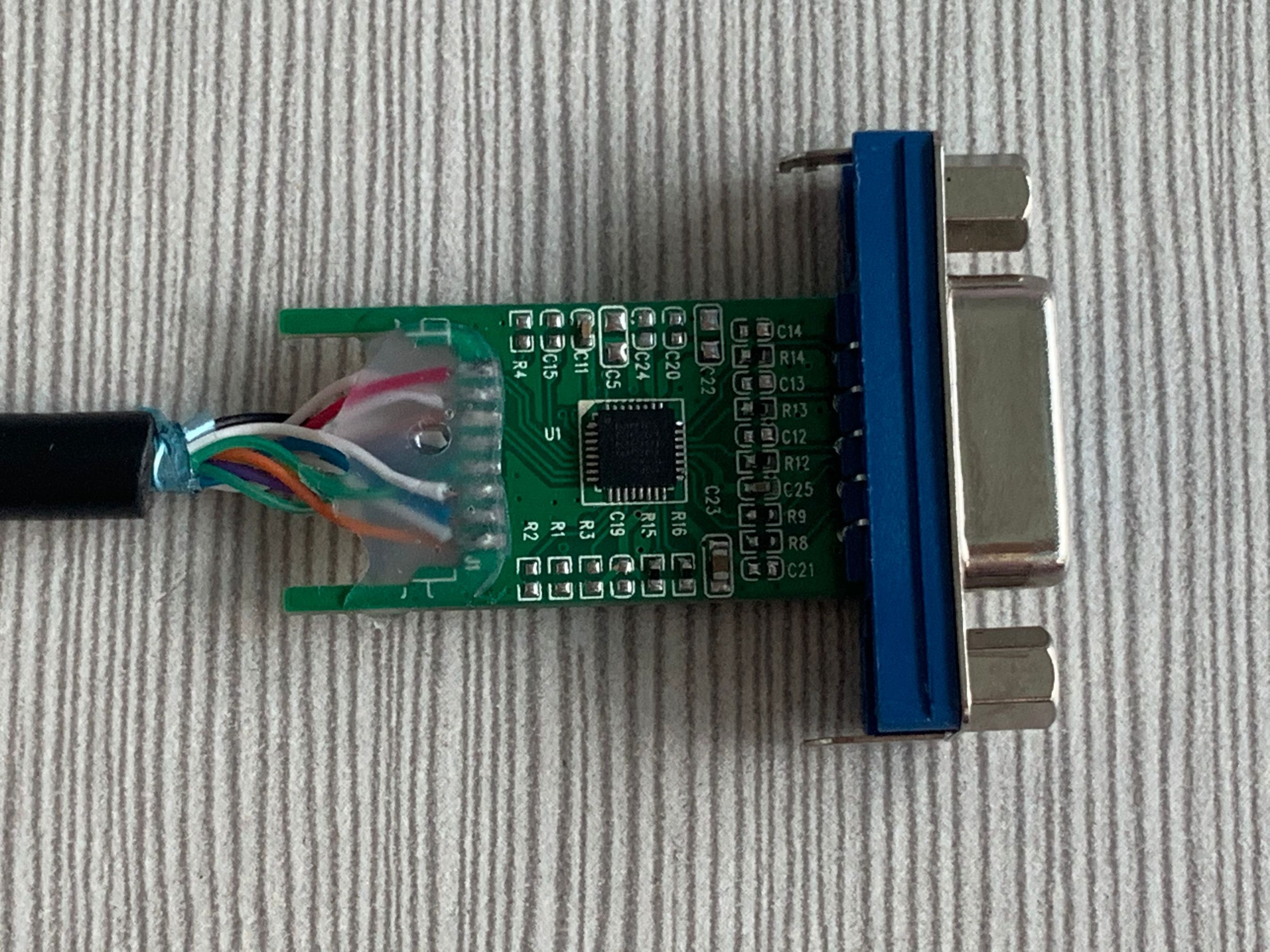

　　IT6516替代兼容方案CS5212 PCB板框图：
