| 型号 |
PCQ45-XY型 |
加工定制 |
是 |
| 主电动机功率 |
2 |
厂家 |
金灏川 |
基本介绍

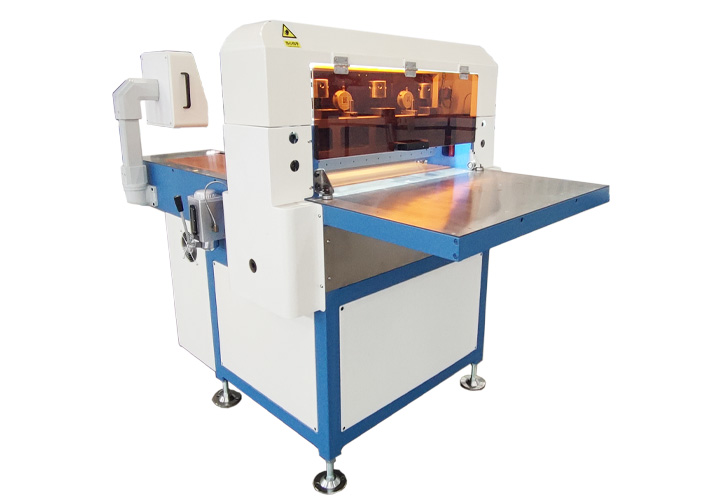

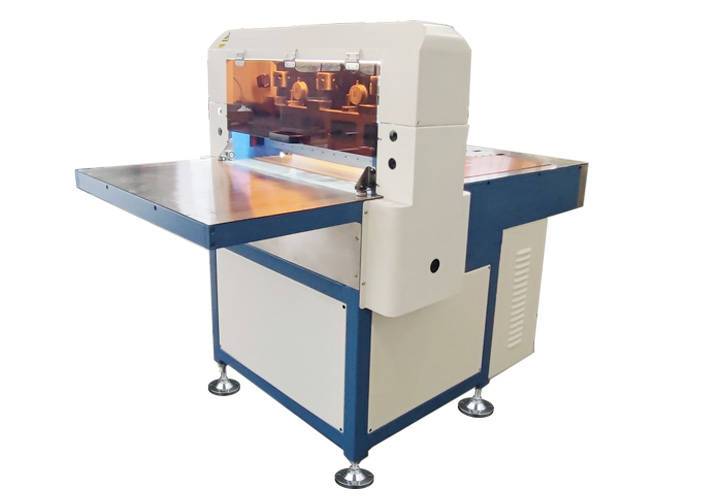

XY双向裁切机（又称硅胶裁切机、 橡胶裁切机、 复合材料裁切设备）专为软质材料的 横向裁切与纵向裁切设计，支持 横切、 纵切、 多方向裁切。设备裁切尺寸准确、速度快、运行稳定，适用于 硅胶垫片、 硅胶泡棉、 橡胶板、 复合材料等柔性材料的批量裁切加工。
性能特点
XY双向裁切机采用精密控制系统，裁切精度可达±0.05mm，最小裁切长度5mm，确保硅胶垫片、橡胶板等材料尺寸一致，满足高精度加工需求。
机械速度15m/min，裁切频率60-80次/分钟，配合2kW功率驱动，运行稳定，适合批量连续生产。
支持自动/手动换向两种方式，可灵活切换横向与纵向裁切，一台设备完成多方向加工。

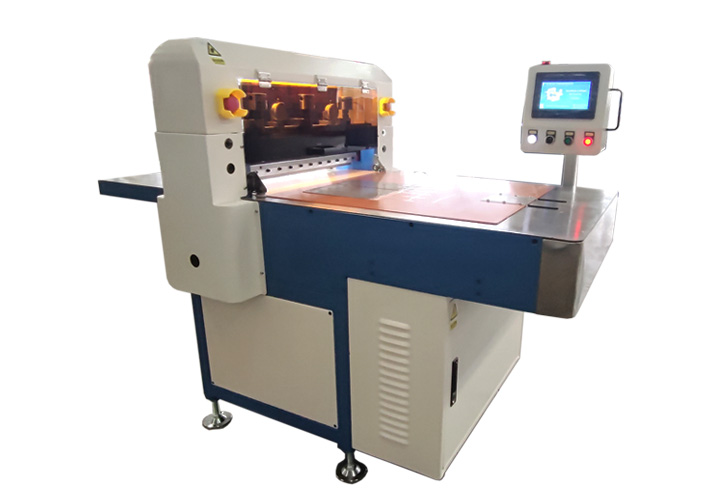

标配安全光栅，保障操作人员安全；标配触摸屏系统，参数设置直观，操作简单易上手。
整机尺寸L1800×W1100×H1420mm，结构紧凑，占地面积小，适合各种生产车间布局。
使用说明
本设备采用X轴/Y轴双向裁切机制，通过控制系统驱动裁切机构，实现对软质材料的横向裁切（X向）与纵向裁切（Y向）。
工作流程：
将待裁切材料平整放置于工作台面
通过触摸屏设置裁切尺寸、速度等参数
设备按设定程序自动完成横向及纵向裁切
取出裁切完成的片材，进入下一循环
设备支持自动换向与手动换向两种模式，可根据生产需求灵活选择。
详细参数：
| 规格型号 参数配置
| PCQ45-XY型 | PCQ60-XY型 | PCQ100-XY型 |
| 换向方式[可选] | 自动/手动换向 | 自动/手动换向 | 自动/手动换向 |
| 裁切幅宽[mm] | 400 | 550 | 900 |
| 裁切片材长度[mm] | 400 | 550 | 900 |
| 机械速度[m/min] | 15.0 | 15.0 | 15.0 |
| 裁切频率[c/min] | 60～80 | 80～120 | 80～140 |
| 最小裁切长度[mm] | 5 | 5 | 5 |
| 裁切精度[mm] | ±0.05 | ±0.05 | ±0.05 |
| 功率[KW] | 2 | 2 | 4 |
| 尺寸规格[mm] | L1800*W1100*H1420 | L1900*W1300*H1520 | L2200*W1800*H1520 |
| ※自动调压 | 选配 | 选配 | 选配 |
| ※快速换刀 | 选配 | 选配 | 选配 |
| ※全、半断 | 选配 | 选配 | 选配 |
| ※安全光栅 | 标配 | 标配 | 标配 |
| ※触摸屏系统 | 标配 | 标配 | 标配 |
| 以上配置参数仅供参考，可依据客户实际需要配置定制！ | |||
