演播室数字多功能控制系统

演播室数字多功能控制系统

1. 整体设计思路

1.1 能够集中管理公司现有全部电机驱动产品

1.2 使用2/3线485BUS连接终端

1.3 要求最少能够管理200台终端ID

1.4 不同类型的终端可以独立编码ID，也可以共享编码ID

1.5 选号带记忆功能，可同时选定多个ID，统一操作

1.6 数字键输入ID 确定键选定ID，并可解除上次的多ID记忆

1.7 外观设计美观大方，功能尽可能在内部完成，留给用户最少的操作，以易于使用

2. 中央控制箱设计

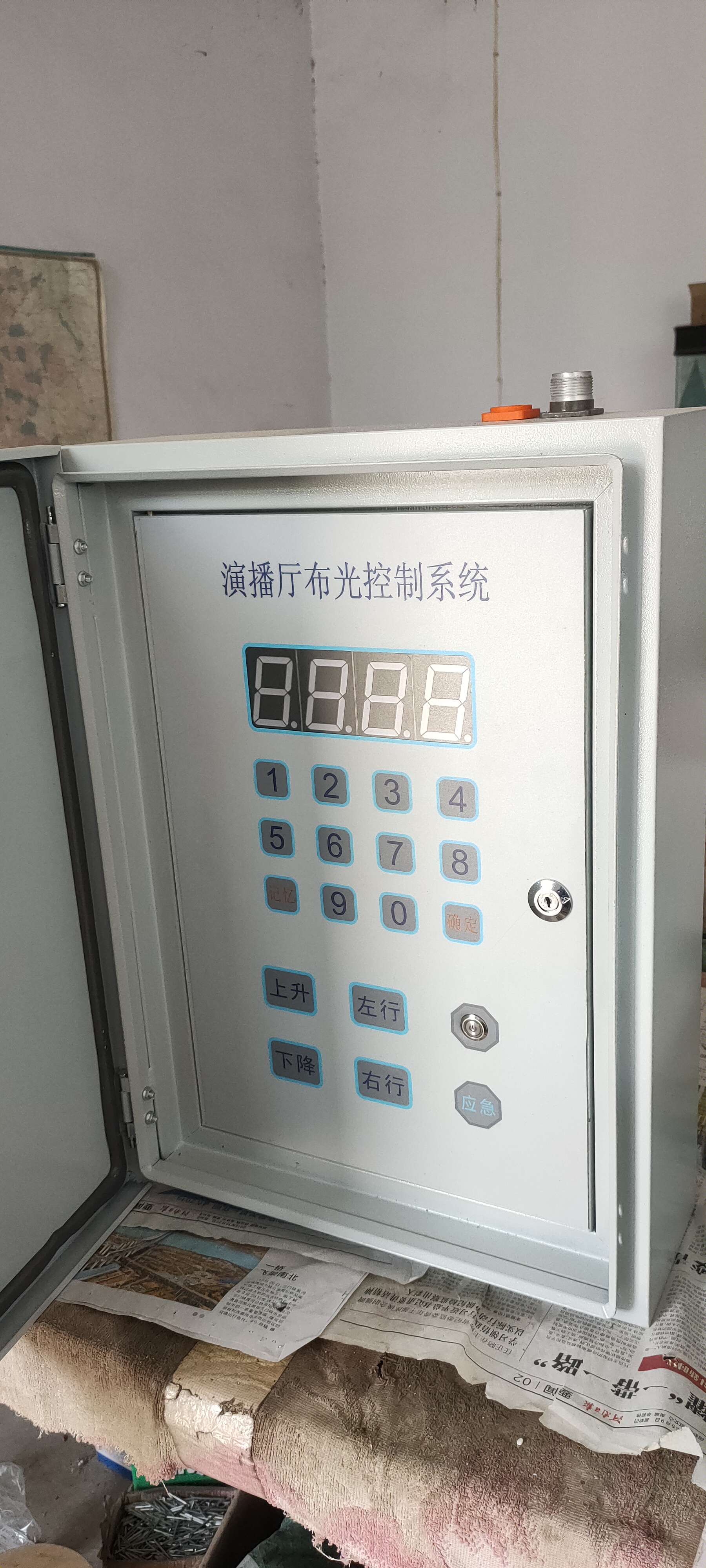

2.1 控制箱外观

终端箱可以独立编码ID，也可以共享编码ID，完成线控和双向控制；如有需要可加装机械灯及LED灯具终端模块

2.2 功能介绍

2.2.1 4位数码管

2.2.1.1 4位数码管分两个区域，最左位为状态指示，右3位为ID编码

2.2.1.2 当有数字按键时，从右到左依次显示输入数字，最多显示3位ID编码，此时最左位（状态位）显示：n

2.2.1.3 当输入ID号码结束，按下"确认"键后，最左位显示：E，表示选号确认，可以对此ID进行操作

2.2.1.4 当输入1到3位数字后按下"记忆"键后，最左位显示：1，表示进入记忆状态，再次选号按下"记忆"键后，最左位显示2，最多可同时选定9路ID同时操作

2.2.2 开关

此开关后接总电源的交流接触器，如遇到特别情况，关闭此开关可切断全部电源

2.2.3 数字按键区

选号等使用，操作同上

2.2.4 动作按键区

操作设备的动作指令，短按启动，再次短按停止，长按时动作一直到松开按键后停止

2.3 特殊功能

进行水平吊杆操作时，按下"应急"按键，水平吊杆向下运行可突破设定的下部软件保护，并且一直运行到下部的最终行程开关，永远不能突破上下限位行程开关

3. 各终端机的配合更新

所有电机行走，都有极限电流保护，如遇到阻力，会自然解除动作

3.1 单电机控制板（电翻灯）的修改

4.1.2 单电机控制板用在电翻灯时，加上485总线接口模块，可进行灯光角度的调整，需要增加程序对485接口的解码

4.1.3 单电机控制板用在平行吊杆控制时，接口同上，并且增加2输入检测通道，用来检测交流电机的上下限位，软件做相应修改

4.1.4 用作平行吊杆时，动作可能冲出上下限位开关

3.2 双电机控制板（垂直吊杆）

用在垂直吊杆时，增加485总线接口模块，解码主控制指令后，可进行上下、左右行走

3.3 3电机控制板（聚光灯）

增加485总线接口模块，解码主控制指令后，可行进左转、右转、上仰、下俯、聚光、散光等动作

3.4 LED调光板（LED平板灯）

当本LED调光板接入本控制箱时，需要更新特别定制的软件，因为512通信协议仅为可调光设备制订，不符合电机场境的控制，所以使用了自定义协议

3.5 LED调光板-单电机控制（LED平板灯带电动翻转）

同上，增加一组电机的上下翻转

4. 系统组网示意

系统组网示意图
