| 型号 |
FZB-21/21 FZB-22/21 FZB-23/11 |
结构型式 |
组合式 |
| 加工定制 |
否 |
电源电压 |
220 |
| 环境温度 |
30 |
用途 |
监测电压 |
| 电池种类 |
1 |
频率 |
50HZ |
| 防护等级 |
1 |
电流规格 |
5A |
| 重量 |
1KG |
外形尺寸 |
1*1*1 |
| 厂家 |
许继电源有限公司 |
|
1.1 概述

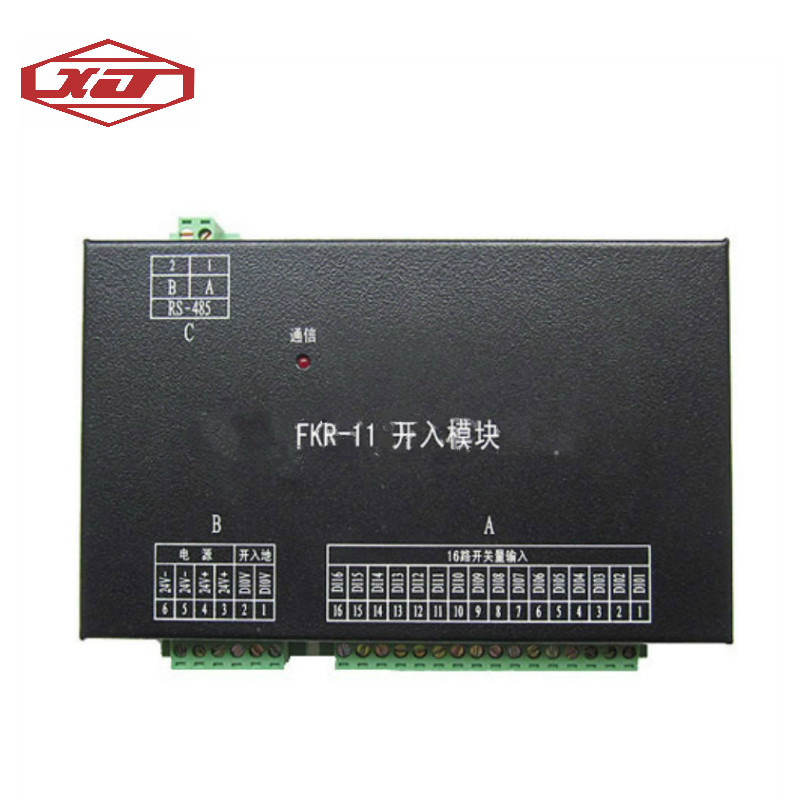

配电测控单元是采用通用的硬件方案，对直流操作电源系统的交流和直流配电回路的电压和电流等模拟量信号采用智能电量变送器检测；对配电回路各设备的状态和告警等开关量信号（无源开关触点）采用开关量采集模块采集。，通过RS485接口把检测数据上传到电源监控装置统一处理。下面分别介绍配电回路这些基础的测控单元的工作原理和技术指标。

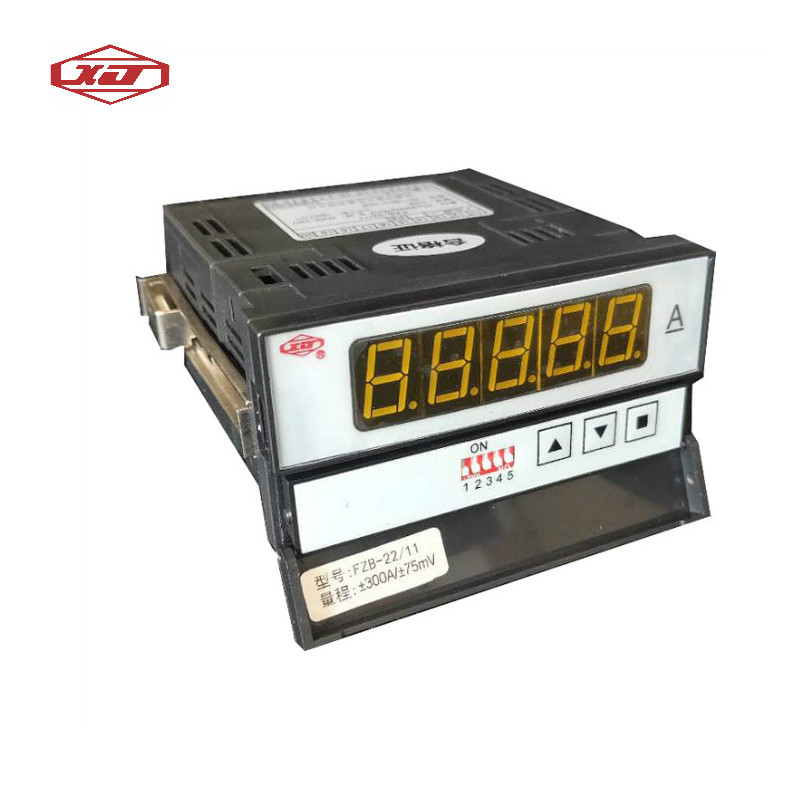

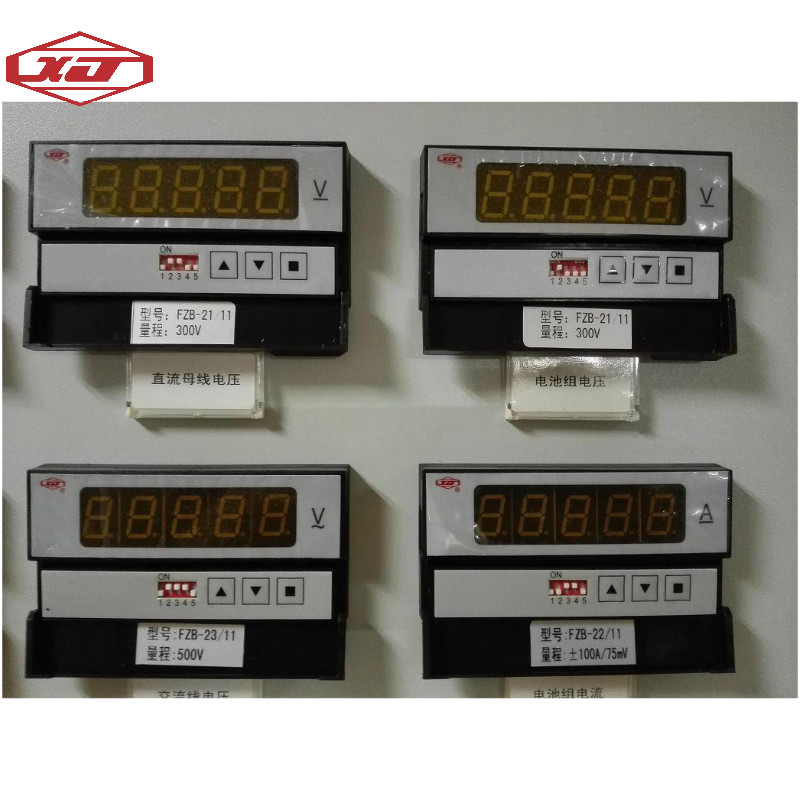

1.1.1 智能电量变送器
a) 工作原理：
智能电量变送器采用输入、电源、通信三端隔离变换的技术拾取电源系统中各配电回路（整流器、蓄电池和直流母线）的电压和电流信号，实现对电源系统各配电回路运行参数的检测。其中直流电压信号采用分压采样方式，直流电流信号采用75mV分流器取得，经放大、隔离和A/D变换，把模拟采样信号转换为数字信号供CPU读取，通过RS485串口将配电部分的运行参数上传到电源监控装置，进行显示、分析和判断，作为监控装置管理电源系统的重要依据。
模拟量测量采用零点和满度自校准技术，即使在环境温度变化或测量电路参数时变的条件下，仍能保证测量数据的准确性。
b) 型号规格：
FZB-20系列智能电量变送器的型号规格定义如下：
FZB－□／□□
工作电源电压
标称测量范围
输入信号类型
智能电量变送器
