小型气氛保护钟罩式退火光亮炉

　　钟罩式退火炉优点：

　　1.钟罩式炉采用氢气和氮气作为保护气，可实现光亮退火，无需酸洗。在提高产品质量的同时，又保护了生态环境，在收获经济效益的同时，也取得了很好的社会效益。

　　2.钟罩式炉底部设大风机强制炉气循环，可使退火物料物理性能均匀一致。

　　3.钟罩式炉加热罩采用新型耐火保温材料，节能效果好。

　　4.钟罩式炉有两个炉台，可实现半连续生产。

　　5.钟罩式炉装炉量大。

　　6.钟罩式炉出炉温度低，成材率高。

　　7.钟罩式炉可用于黄铜线材中间退火、消除应力退火、成品退火。

　　4 设备构成

　　钟罩式退火电炉由炉台、内罩、加热罩、冷却罩以及抽真空系统、电控系统、冷却系统、氨分解制氢系统组成。

　　（1） 炉台 2 套，炉台底部用 δ=40 mm 厚钢板与工字钢焊接成型，设密封槽和水冷装置，炉台凸面采用不锈钢板卷制并压制成型，内部设有不锈钢加强支撑座，充填硅酸铝纤维保温。上部设有δ=10 mm 厚不锈钢，采用活络方式固定，配有 δ=40 mm 厚炉底板，炉台底部装有炉用风机,电机采用水冷保护，在强对流风机的作用下，使炉内气氛、温度均匀一致，从而使退火材料能加速升温，节省了加热时间，提高了生产效率。

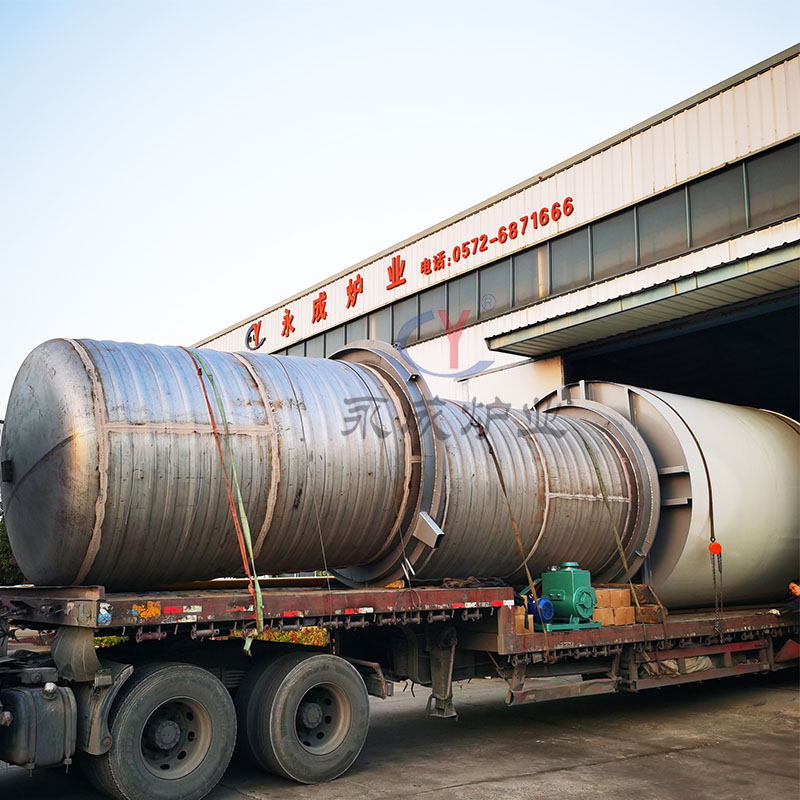

　　（2）内罩 2 套，内罩采用 δ=12mm 厚 SUS310S不锈钢板卷制焊接成型，法兰与下圈板焊接后再精车法兰下平面，以保障内罩与炉台橡胶密封圈的紧密配合，确保内罩的气密性。内罩筒体为波纹状结构，波纹经辊压成型，这种波纹结构使内罩增加了强度，使用寿命提高 50％，辐射面积增加 15％,提高了加热效率。
