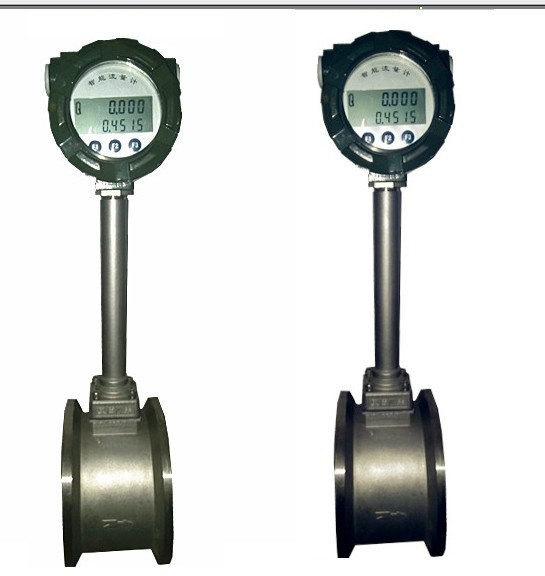

电厂供热蒸汽管道涡街流量计电厂供热蒸汽管道涡街流量计安装 6.1电厂供热蒸汽管道涡街流量计安装的环境及条件 6.1.1电厂供热蒸汽管道涡街流量计可安装在室内、室外。特殊场合特别订货。 6.1.2电厂供热蒸汽管道涡街流量计在管道上可以沿管道轴线垂直方向上360°任意安装，可水平、垂直、倾斜安装。当测量液体时，管道内必须充满液体，因此垂直或倾斜安装的传感器，流体方向必须自下而上。 6.1.3传感器尽可能安装在没有机械振动的管道上。 6.1.4传感器尽可能远离磁电干扰场所。 6.1.5传感器上游侧、下游侧应留有足够直管段，因前后差异不同，请按图五要求安装。传感器上游管道状况 前直管段长度 后直管段长度同心管全开闸阀 ≥15D 5D 一个90?弯头 ≥20D 同一平面内两个90?弯头 ≥25D 不同平面内两个90?弯头 ≥40D 调节阀或半开阀门 ≥50D D为传感器公称直径 6.1.6安装电厂供热蒸汽管道涡街流量计时，管道内径必须与传感器内径相同。若不能完全相同应采用比传感器通径略大的管道，误差：≤3％DN，且不大于5mm。 图五 直管段预留示意图 6.2卡装式传感器安装步骤在安装过程中为保证仪表不受损伤，应根据实际情况按如下步骤安装： 6.2.1按开口尺寸要求在管道上进行开口。 6.2.2将连接上法兰的整套仪表放入开孔的管道中。 6.2.3电厂供热蒸汽管道涡街流量计对两片法兰两边实行点焊定位。 6.2.4将传感器拆下，将法兰按要求焊接好；并排空、清理。 6.2.5电厂供热蒸汽管道涡街流量计将传感器装入焊接好的法兰中间，放入密封垫，用螺栓连接并拧紧。 6.3电厂供热蒸汽管道涡街流量计插入式传感器安装步骤 6.3.1测量头的插入深度为0.5D，测量头中心与管道实际轴心的偏离尺寸应不大于0.05D。 6.3.2电厂供热蒸汽管道涡街流量计测量头的中心线与管道的轴线的夹角不大于5°。 6.3.3按照基座安装示意图加工符合图纸要求的基座，在管道上满足安装要求的位置开孔，把基座焊接在管道开孔位置上，且满足图六的技术要求。
