| 型号 |
OM3000 |
类型 |
震动报警探测器 |
| 安装方式 |
壁挂式 |
通讯方式 |
有线 |
| 工作电压 |
220V |
报警电流 |
220V |
| 探测角度 |
振动探测上下1.5米 |
静态电流 |
30 |
| 工作温度 |
±35 |
探测距离 |
10000 |
| 发射频率 |
1 |
发射距离 |
1 |
| 动作距离 |
1 |
适用范围 |
周界报警 |
| 重量 |
50000 |
告警方式 |
网络软件报警 |
| 产地 |
上海 |
厂家 |
上海欧脉 |
1. 系统设计原则和依据1.1. 设计原则
本系统多应用于安全等级要求高场所，而传统上单一的监测手段难以保证现场安防的有效性，因此选择合理的监测技术，建立多防一体式安防措施，为现场人员、财产的安全保障提供技术手段成为重要设计任务，整体系统的设计必须具备安全性、先进性、实用性、有效性、监控能力强等特点。
1.1.1. 安全性原则
本系统户外传感部分为标准铠装光缆，可适用户外恶劣环境，同时产品硬件也是选用先进、成熟、可靠的产品，整体安全性能高。系统的整体设计具有较高的可靠性：在系统故障后，具备迅速恢复的功能；因事故造成振动光缆中断后，仍能确保数据的准确性、完整性和一致性；系统具有一整套完整的系统安全管理策略，可以保证系统的运行安全。
1.1.2. 先进性原则
本系统采用目前先进的软、硬件及通讯技术，技术不断优化升级，系统算法不断更新，确保产品的技术性能和质量指标达到国内水平。
1.1.3. 实用性原则
充分考虑用户实际需要和安防技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案。本系统结构简单，前端单元为传统光缆，一次安装基本免维护，有效降低产品使用成本
2.
概述2.1. 项目背景
安防类，1、防范意识提高，如小区、工厂园区等。2、场景安防等级高，如易燃易爆化工企业、能源行业、边海防、监狱、学校等。
交通类，1、城市道路智能化建设。2、城市管廊智能化。3、高速周围状态实时监测。
物流类，管道监测。如西气东输、输油管道、矿场管道等。
2.2. 项目概述
项目名称：某某区域定位型振动光纤报警系统

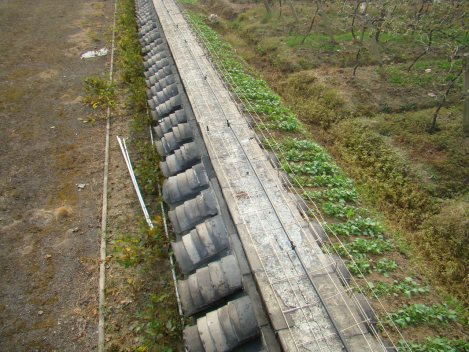

项目简介：某某某周界安防项目，现场位于某某地，周界长度****米，防护区域附近环境，机房位置，防护区域**围墙或**围栏等实体状态（附现场图片）。系统基本要求，定位精度、视频联动、平台对接等情况说明。

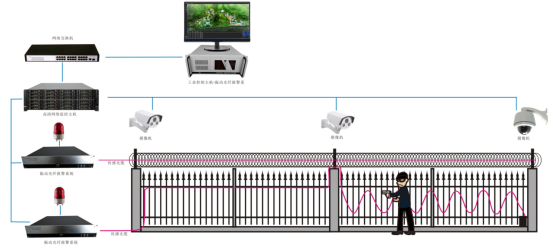

本系统由定位型振动光纤报警主机、传感光缆、传导光缆、视频系统及相关安装线缆辅材等组成。传感光缆布设在周界区域（护栏、埋地、管道预设光缆等），完成振动信号的感知及传输；报警主机实现对振动信号的采集与分析，并将入侵报警信息上传到监控中心系统，由监控中心系统完成各子系统之间的联动。
本系统主要由以下四部分构成：
探测单元：
前端现场有传感光缆、摄像机等设备。传感光缆安装于周界围墙的围栏、周界埋地或管道周围已有光缆，时刻感应围墙处的攀爬、破坏、人员入侵、挖掘等行为；视频摄像机安装于周界四周，用于实时掌握现场情况。
处理及存储单元：
位于现场中心控制室，包括定位型振动光纤报警系统、视频监控系统。
终端显示部分：
感知层
感知层主要部署的传感光缆，收集现场振动信号。
设备层
设备层主要部署定位型振动光纤报警系统、视频系统、监控波雷达等传感器设备，通过定位型振动光纤报警系统，采集处理防护区域（护栏，路面等）振动信息。
网络层
网络传输层负责系统设备间数据传输，实现传感设备、数据中心、系统应用服务器和用户客户端的互联互通。
数据层
数据层负责分析振动光纤道路监测系统数据分析和判断，对重点区域联动多种设备同步分析，并负责这些数据的访问、备份、转换与发布共享。
应用层
系统应用层负责各类业务应用与服务的集成、运行及管理，识别振动光纤报警主机监测的信号，分析事件类型，确定事件位置，联动附近视频或雷达，综合分析事件。
1.1. 行业痛点解决方案1.1.1. 防漏报方案
1、灵敏度高：根据现场环境和安装状态调整系统灵敏度，保证系统工作在最近状态，防止漏报情况。
2、安装方案选择：根据现场环境选择合适的安装施工方案，更敏锐的感知周围振动信息。
3、多点报警：系统支持多点同时报警，各个报警点互补影响，避免漏报。
4、光缆防拆和防破坏：光缆选用铠装光缆，可以定程度的防止无意识破会，既是恶意剪断破坏，系统可及时断纤报警。施工时采用不锈钢扎带或喉箍固定，可以有效防拆，整条光缆作为传感单元，当恶意拆除时，系统感知拆除时的振动信号产生定位和报警，可及时发现并制止。
1.1.1. 视频联动方案
系统软件通过视频厂家SDK协议获取工业电视系统的摄像头视频流数据，当有非法人员进入监控区域时，报警系统即时定位入侵点，产生报警，并在时间把报警信息上传给视频监控系统，由视频监控系统驱动相应的摄像机到对应的预制位进行视频定位，同时产生声光警报。
1.1. 系统特点
? 采用的定位型光纤入侵探测系统，实现长距离全域连续微扰动传感定位；
? 警戒灵敏度高，具有防破坏功能；
? 适应各不同的地形地貌，无盲区、无死角；
? 先进的模式识别功能，准确识别入侵行为，过滤大风、大雨、小动物、火车、汽车等非入侵行为引起的无害信号；
? 设备与视频系统、第三方平台系统等实现功能性联动；
? 融合声、光、电联动，实现多手段全方位协同警戒；
? 采用现场环境的电子地图，结合视频联动实时在线监控；
? 外部传感部件仅仅是一根光缆，具有高可靠和低维护性。
1.2. 现场施工方案

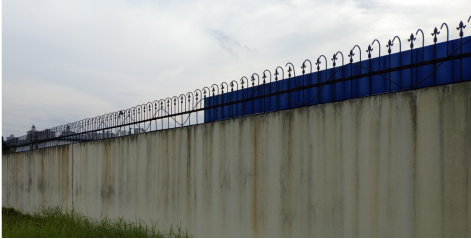

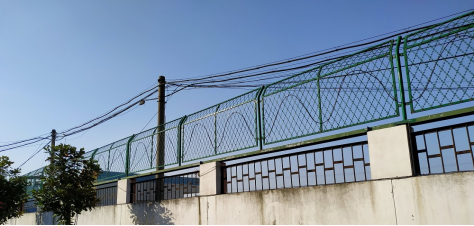

围栏围网
传感光缆只需在周界铁艺（网片）围栏中上部以水平方式单根直线敷设，也可以按照正弦敷设，使用防紫外线扎带或不锈钢扎带（喉箍）将传感光缆固定在网片上即可
1.1.1. 产品介绍
本系统基于光纤传感技术，采用标准单模光缆作为传感介质，沿周界护栏、围墙敷设，实时感知如人员攀爬、翻越、破坏栅栏等入侵事件引起的振动信号，并对该入侵事件定位和识别，实现周界的安全防护。同时，该系统可以与视频监控系统进行联动，及时获取报警位置视频信息，形成全面立体的防盗、防入侵监测网络。
1.1.1. 参数指标
| 产品型号
|
OM-3000
| ||||
|
探测范围
|
5km
|
10km
|
15km
|
20Km
|
50Km
|
|
接口类型
|
FC/APC
| ||||
|
定位精度
|
±1米
|
±2米
| |||
|
空间分辨率
|
0.4米~2米
| ||||
|
频响范围
|
0.2~2KHz
| ||||
|
报警相应时间
|
≦1S
| ||||
|
数据接口
|
RJ45，RS485
| ||||
|
现场温度
|
-40°～ 70°C
| ||||
|
工作温度
|
-10°～ 55°C
| ||||
1.1. 传感光缆1.1.1. 产品介绍
传感光缆采用黑色高密度聚外护套，具有防紫外线功能，且能防鼠咬功能。其内部采用4根振动探测光纤，1根用于振动探测，3根作为备用光纤。在结构方面选用层绞式和中心束管式的设计，对光纤进行了重要性的保护，有效的防止恶劣环境的影响。
此振动光缆具有如下性能优势：探测振动响应灵敏，抗拉伸、耐磨损、抗压扁、抗冲击、可反复弯曲、扭转、曲绕、弯折（弯曲角度不超90°）、枪击等，具有很好的机械性能；温度循环稳定、护套完整、防渗水滴流、阻燃等良好环境性能。光缆信号传输快、距离远、抗电磁场干扰、绝缘性好、化学稳定性好、尺寸小、重量轻、寿命长、损耗低具有很好的特性和经济效益。
1.1.1. 性能指标
| 序号
|
项目
|
技术指标
|
|
1
|
光纤类型
|
4芯单模光纤
|
|
2
|
重量
|
≤102kg/km
|
|
3
|
光缆外径
|
10mm
|
|
4
|
抗压系数
|
短期：1000N/10cm 长期：300N/10cm
|
|
5
|
拉伸强度
|
短期：1500N 长期：600N
|
|
6
|
工作温度
|
-40℃~85℃
|
|
7
|
最小弯曲半径
|
光缆外径的12.5倍（静态） 光缆外径的25倍（动态）
|
|
8
|
光缆传输特性
|
1310nm ≤0.4dB;1550nm ≤0.3dB
|
|
9
|
使用寿命
|
20年
|
1.1.
系统软件

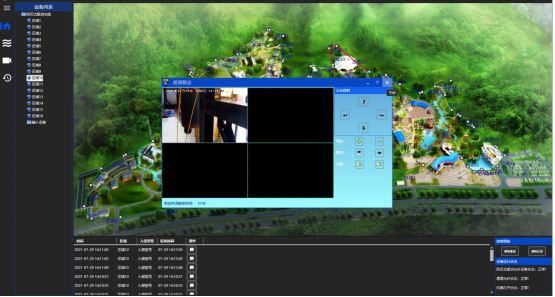

本系统采用上海欧脉电子科技发展有限公司研制监控平台。该监控平台接入前端设备监控数据，并进行系统配置、参数设定、数据分析、处理、保存、报警显示，定制化友好交互界面。
应用层
系统应用层负责各类业务应用与服务的集成、运行及管理，识别振动光纤报警主机监测的信号，分析事件类型，确定事件位置，联动附近视频或雷达，综合分析事件。
数据层
数据层负责分析振动光纤道路监测系统数据分析和判断，对重点区域联动多种设备同步分析，并负责这些数据的访问、备份、转换与发布共享。
接入层
用于将设备层设备采集的数据传送到数据服务器而负责数据通讯传输的设备以及规约，设备通常包括网络交换机、串口服务器、通信光纤或网线等，规约包括104、总线协议、通用标准协议等。
设备层
设备层是指直接对监测对象的状态参量进行在线监测和统计的监测系统，包含各类传感器、信号采集集成单元、数据处理单元等设备。主要部署定位型振动光纤报警系统、视频系统、监控波雷达等传感器设备，通过定位型振动光纤报警系统，采集处理防护区域（护栏，路面等）振动信息。
1.1.1. 软件主要功能
? 电子地图显示功能：包括报警点显示、电子地图配置、防区显示及布防/撤防状态显示、激光对射接入显示等；
? 防区设置：系统可以手动、自动设防和撤防，每个防区可单独撤、布防，能够全部或部分区域设防和撤防，设防和撤防状态可直观显示；当报警发生后，系统会显示出报警事件发生的位置或区域；当发生多点同时报警时，系统会依次将报警事件显示出来；系统的报警信息需要手动复位，根据项目需要也可设置自动复位；
? 报警数据管理功能：包括历史数据的查询、数据的导出、日志的查询、数据归类分析及实时消息的处理等；报警主机能与计算机的直接连接或通过接口设备与LAN连接；
? 联动功能：主要是视频联动和本公司其他设备互联；
? 系统配置功能：包括对平台软件的参数配置、对各个子系统的参数配置、算法参数配置等；
? 权限管理功能：可设置多级权限，并对不同权限设置相应的操作范围规定。
