防磨料 龟甲网耐磨料 陶瓷耐磨料厂家施工

　　防磨料 龟甲网耐磨料 陶瓷耐磨料厂家施工

　　防磨料 龟甲网耐磨料 ——性能指标

　　项目名称 参数

　　适用温度（℃） ≤1000

　　主要化学成份： AL203≥65％ SIO2≥20％ CAO≤2％

　　密度（g/m3） ≥2.9

　　抗压强度(28天)Mpa ≥150

　　抗折强度(28天)Mpa ≥25

　　常温耐磨性(28天) ≤1.0

　　线变化率(815℃X3H) 0.1

　　导热系统(W/M.℃) 2

　　比热(KJ/Kg.℃) 0.9

　　加胶水比例(％) 20％

　　龟甲网材质 Q235

　　施工方案

　　1.施工部位的表面处理

　　设备内壁存在铁锈和松散的浮灰,油漆等杂物,先用扫帚和打磨机等工具将铁锈和浮灰等杂物清理干净,用溶剂（,） 油污,再用化学处理剂处理,提高表面活性。

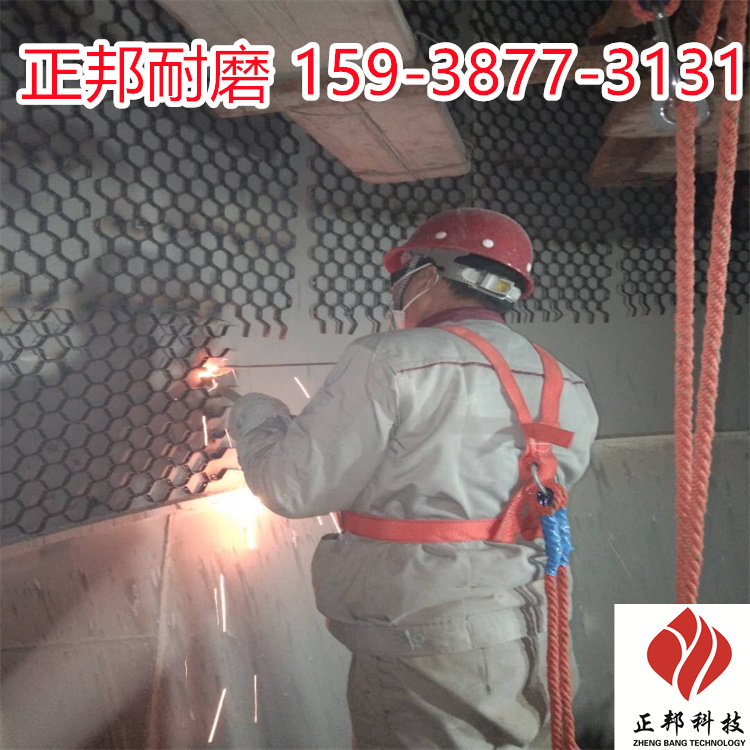

　　2.焊接龟甲网

　　2.1根据烟道实际尺寸,先将金属网裁剪好。焊接时,将网紧紧贴靠管壁表面,并用木棍将网顶紧,不能留有空档及间隙。然后采用点焊方法焊接龟甲网,间距为×mm。焊接牢固,不能有松动或向外拱起弹动现象,以确保衬里材料涂抹上去后密实牢固。

　　2.2钢板网的规格为25×35×3mm,混凝土塔壁固定方法在混凝土上打膨胀螺栓。

　　2.3检测龟甲网厚度,达到施工质量要求后才能进行下一步工序施工。

　　3.涂抹耐磨衬里涂料

　　3.1点焊氧化层及尘灰, 焊孔内的焊渣,并将凸出于金属片平面的焊肉磨平。

　　3.2将所需的耐磨衬里材料配好后在搅拌机中搅拌到均匀松散,掺入胶黏剂调和稀稠适当便于施工。

　　3.3将搅拌好的胶料,用泥桶装好,涂抹到网孔中覆盖整个网面且要拍打锤实紧密,不能留空隙。并及时修整抹平使表面平整无裂缝,收边平直圆滑。

　　3.4注意事项：抗磨衬里材料涂抹完毕之后,其常温固化时间不得少于24小时,在未经固化之前,不得受水冲刷,之后方可点炉升温使用。

　　4.检查厚度：检测复合涂层的厚度,涂层厚度不小于20mm,对不达标的部分进行修正。

　　5.自检：施工结束后对工程质量进行一体检验，不合格部位返工,确保工程质量。

　　6. 工完料净场地清,质量验收合格。

　　龟甲网防磨胶泥是郑州正邦耐磨材料有限公司引进生产工艺技术及配方,其主要由棕刚玉,碳化硅等耐磨骨料和粉两相组成,同时添加烧结剂,微粉,涂料助剂,陶瓷粉末,复合材料粉末,复合胶黏剂等,颗粒紧密堆积,成型快,强度高,三天既可达到设计强度,因而使用中没有较大的宏观缺陷,体积密度大,其常温下强度可达200Mpa以上。是普通混凝土和耐火浇筑料使用寿命的50倍以上。

　　原料主要采用离子化合物和部分人工合成共价化合物,根据固体理论,离子键和共价键属强结合键,而结合系统由于采用复合强化措施和处理,形成化学结合,所以强度和刚度很大,可抵御物料的冲击力和剪切应力。
