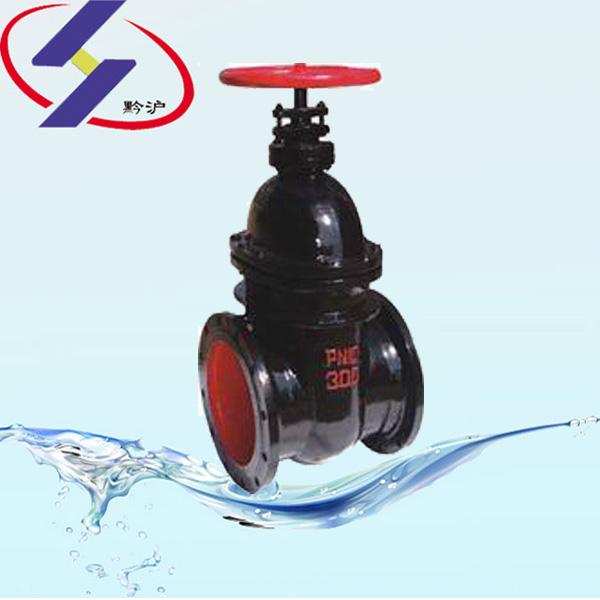

一、手动铸铁闸阀 产品特点及用途
（1）结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
（2）密封面采用不锈钢和硬质合金，使用寿命长。
（3）采用柔性石墨填料、密封可靠，操作轻便灵活。
（4）驱动方式分手动、电动、气动、齿轮传动，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型号。
（5）广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
|
|
|
手动内螺纹铸铁闸阀
|
铸铁暗杆闸阀
|
二、手动铸铁闸阀 主要应用规范
设计制造
|
按GB/T12234-89的规定
|
|
结构长度
|
按GB/T12221-89的规定
|
|
法兰面尺寸
|
按JB79 GB/T9112-9131的规定
|
|
检查与试验
|
按JB/T9092-99 GB/T13927-92的规定
|
|
传动方式
|
手动、电动、齿轮传动
|
三、手动铸铁闸阀 主要技术参数
型号
|
公称压力MPa
|
试验压力MPa
|
工作温度
|
使用介质
|
| |||||
|
密封
|
强度
|
| ||||||||
|
Z45H-10、Z41H-10
|
1.0
|
1.1
|
1.5
|
≤200℃
|
水、蒸汽、油
|
| ||||
|
Z45T-10、Z41T-10
|
|
|
|
|
| |||||
|
Z45W-10、Z41W-10
|
|
|
|
≤100℃
|
油品、煤气
|
|
| |||
四、手动铸铁闸阀 主要零件材料
型号
|
阀体、阀盖、闸板
|
闸板
|
密封圈
|
阀杆螺母
|
阀 杆
|
填 料
|
| |
|
Z45H-10、Z41H-10
|
灰铸铁、铸 钢
|
碳钢+合金钢
|
不锈钢、合金钢
|
青铜
|
碳钢、不锈钢
|
浸油石棉盘根
|
| |
|
Z45T-10、Z41T-10
|
灰铸铁
|
灰铸铁
|
黄铜
|
|
碳钢
|
| ||
|
Z45W-10、Z41W-10
|
灰铸铁
|
灰铸铁+黄铜
|
黄铜
|
|
碳钢、黄铜
|
| ||
五、手动铸铁闸阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
