| 品牌 |
村田/MURATA |
型号 |
LQG15HS4N3S02D |
| 类型 |
大功率 |
结构 |
绕线片状电感器 |
| 外形 |
方形工字型 |
电感量 |
4.3 |
| 额定电流 |
750m |
直流电阻 |
0.14 |
MURATA贴片电感LQG15HS4N3S02D 4.3nH 750mA价格优
为什么使用片状电感器?
只要是低电感，即可通过在电路基板上绘制图形来获得电感器的功能。下面说明使用片状电感的益处。
- 理由1. 节省空间 -
按电路基板上 (或电路基板的内层) 的图形构成电感时，基本上为平面构成。
而片状电感是立体构成，因此比电路基板上的图形电感节省空间。
※尤其是需要10nH以上的电感时，可以大幅度节省空间。

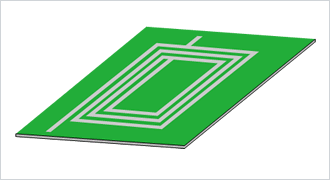

按图形绘制的电感
因为是平面构成，所以需要空间

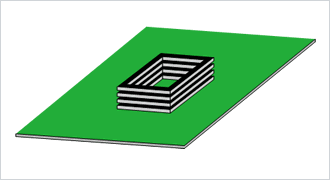

片状电感
因为是立体构成，所以节省空间
- 理由2. 微调简单 -
进行阻抗匹配时，有时为了调整，要多次改变电感值。
要想改变图形电感的电感值，通常必须改变电路板，因此难以调整。
而片状电感的电感值分得很细，因此可以通过更换元件来调整匹配。

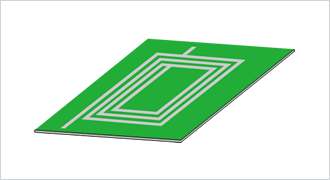

按图形绘制的电感
为了调整电感，必须重新设计电路板

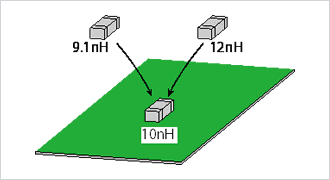

片状电感
更换元件即可调整
- 理由3. 保证特性 -
按电路基板上的图形构成电感时，由于电路板材料特性的标准离差、加工精度的标准离差，电感特性也有标准离差。
片状电感在出厂时进行了全数电感分选，使电感值的标准离差控制在一定范围内。因此，能够有助于制造性能稳定的机器。

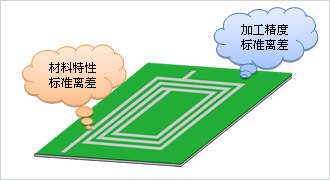

按图形绘制的电感
无法把握特性标准离差

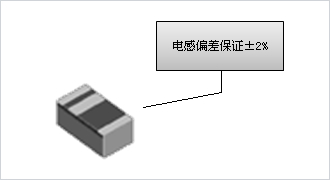

片状电感
