| 品牌 |
村田 |
型号 |
BLM18KG121TN1D |
| 货号 |
BLM18KG121TN1D |
端接类型 |
SMD/SMT |
| 阻抗 |
0.03Ω |
最大直流电流 |
3 A |
| 最大直流电阻 |
30 mOhms |
最小工作温度 |
- 55 C |
| 最大工作温度 |
+ 125 C |
重量 |
28 mg |
村田一级代理铁氧体磁珠BLM18KG121TN1D 0603 120Ω 3A 0.03Ω价格优
外观＆形状
规格
| 形状 | SMD |
|---|---|
| 长度 | 1.6mm |
| 长度公差 | ±0.15mm |
| 宽度 | 0.8mm |
| 宽度公差 | ±0.15mm |
| 厚度 | 0.6mm |
| 厚度公差 | ±0.15mm |
| 工作温度范围 | -55℃ to 125℃ |
| 质量(标准值) | 0.004g |
| 电路数目 | 1 |
| 额定电流(at 85℃) | 3A |
| 额定电流(at 125℃) | 1.9A |
| 直流电阻(max) | 0.03Ω |
| 阻抗(at 100MHz) | 120Ω |
| 阻抗(at 100MHz)公差 | ±25% |
| 尺寸代码(单位为mm) | 1608 |
返回Murata
Murata 家用音频电源线路噪声抑制越来越多的家用音频应用使用数字放大器。许多情况下，家用音频由交流插座供电，电源电缆中的导电噪声按照EMC标准进行调节。因此，有必要防止音频播放过程中噪声泄漏到电源线路中。下面概述了家用音频电缆及其解决方案中的噪声问题。电源和对策的影响
电源的质量对于从音频设备输出出色的音频非常重要。图1（下方）显示了另一个器件连接家用音频设备电源插座时的THD + N结果。没有在电源线路中实现抑制时，THD + N在整个可听见范围内变差，而采取抑制措施后，THD + N结果和音频质量（下方图2）得到了改善。
Murata的PLT10HH大型电流共模扼流圈和BNX块式EMIFIL®滤波器可在电源线路上提供低频至高频抑制。这两个系列均非常适合用于各种组，抑制电源噪声。
图1
电源电路噪声干扰示例和对策
图2
电源电路抑制时音频质量测量结果
音频电路和对策的影响
家用音频应用通常由交流插座供电。电源电缆中的导电噪声按照EMC标准进行调节，因此有必要防止音频播放过程中噪声泄漏到电源线路中。
通常将降噪方法引入交流适配器或交流-直流电源部分。然而，在作为噪声源的数字放大器电源部分进行抑制，更容易避免噪声问题（下方图3）。
图4（下方）显示了从电源线路泄漏的噪声的测量结果。它显示数字放大器开关频率的更高谐波作为噪声传导。配备Murata PLT10HH扼流线圈和BNX滤波器改进超过20dB。
借助这两个系列，设计人员可以抑制从电源电路到音频设备的噪声干扰，以及抑制从音频设备泄漏到电源的噪声。

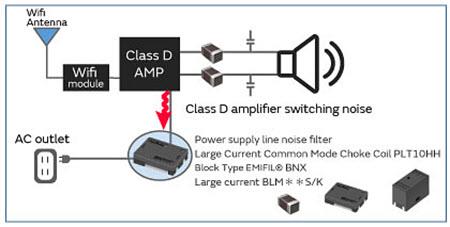

图3
应对从D类放大器到电源电路的噪声泄漏的对策示例
图4
