　　1阻抗匹配

　　对高频电路而言，电路之间的电感匹配很重要。电感匹配是指在信号的传输线路上，让发送端电路的输出阻抗与接收端电路的输入阻抗一致，匹配后，可以超大限度地把发送端的电力传送到接收端。

　　匹配电路使用电容器和电感器，但是实际的电容器和电感器与理想的元件不同，有损耗。表示该损耗的有Q值。Q值越大，表示电容器和电感器的损耗就越小。

　　2电感的Q值与高频电路的损耗

　　匹配电路中使用的电感器的Q值的大小，对高频电路的损耗也会产生影响。

　　为了确认此事，我们采用了本公司的SAW滤波器 (通频带800MHz频段) 和RF电感，在匹配电路中换装Q值不同的RF电感，测量和比较了SAW滤波器的插入损耗。

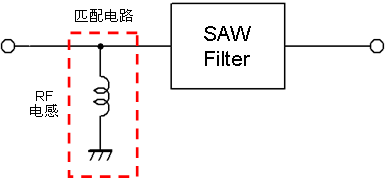

　　图1表示电路图。此次的电路，虽说是匹配电路，但是只有一个RF电感器。

图1: SAW滤波器与匹配电路

　　图2表示此次进行了换装的RF电感的Q值的频率特性，表1表示结构、尺寸、Q值 (800MHz时的Typ.值)

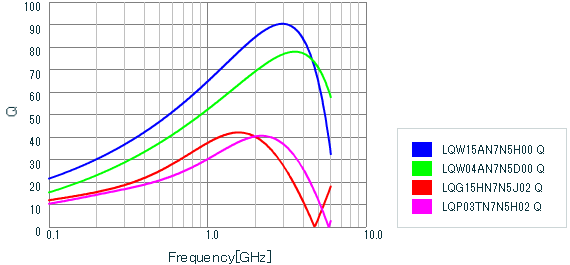

图2: RF电感的Q值比较 (均为7.5nH)

　　表1 RF电感的比较

　　※图2的图表是采用本公司提供的设计辅助工具Simsurfing表示的。

　　换装匹配电路的RF电感时的SAW滤波器的整体特性见图3，通频带特性见图4。

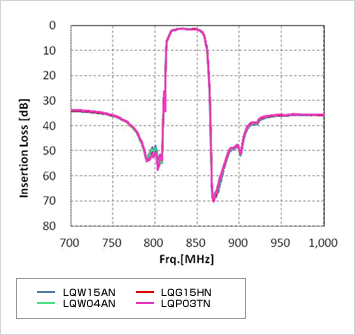

图3: SAW滤波器的整体特性

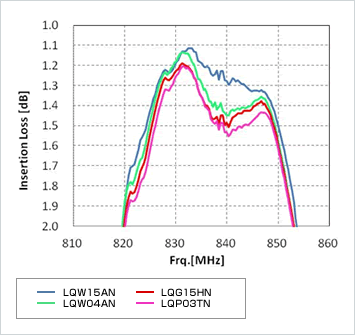

图4: SAW滤波器的通频带特性

　　从图4的通频带特性来看，可以确认SAW滤波器的插入损耗因所使用的RF电感而异。高频电路的这种水平的损耗越来越重要。

　　从此次的实验结果可知，RF电感的Q值越大 (损耗越小) ，SAW滤波器的插入损耗就越小。也就是说，电感器损耗的大小就是包括匹配电路在内的SAW滤波器损耗的大小。

　　请注意，使用的高频元件 (此次为SAW滤波器) 、匹配电路、频段等不同，损耗也将各异。

　　3电感的偏差与对匹配电路的影响

　　另外，实际的电感器的阻抗值为1.0nH、1.1nH、1.2nH之类的不连续值。进行匹配时，有时必须采用细致的常数步骤进行微调。同时，阻抗值的偏差 (标准离差) 会变成匹配的标准离差，为了满足必要特性，有时需要偏差小的电感器。本公司的电感器当中，薄膜型LQP系列细致的常数步骤和偏差小的要求。

　　因此，请客户在比较和研究Q值特性、偏差、尺寸以及成本等的基础上，选择匹配电路的RF电感。
