| 型号 |
MUC series |
类型 |
线性型调整 |
| 用途 |
激光高压电源 |
调节方式 |
连续可调式 |
| 加工定制 |
是 |
输入电压 |
24 |
| 输出电压 |
60000 |
输出功率 |
250 |
| 频率范围 |
50/60 |
负载调整率 |
1 |
| 电源调整率 |
1 |
输出电压精度 |
0.1 |
| 工作效率 |
95 |
绝缘电阻 |
10 |
| 波纹系数 |
0.01% P-P |
工作温度范围 |
-40℃到+85℃ |
| 重量 |
1.18 |
外形尺寸 |
27mm x 114.3mm x203.2mm |
| 工作湿度 |
相对湿度85%，无冷凝 |
相数 |
1 |
| 响应时间 |
10ns |
是否跨境货源 |
否 |
| 厂家 |
威思曼 |
|

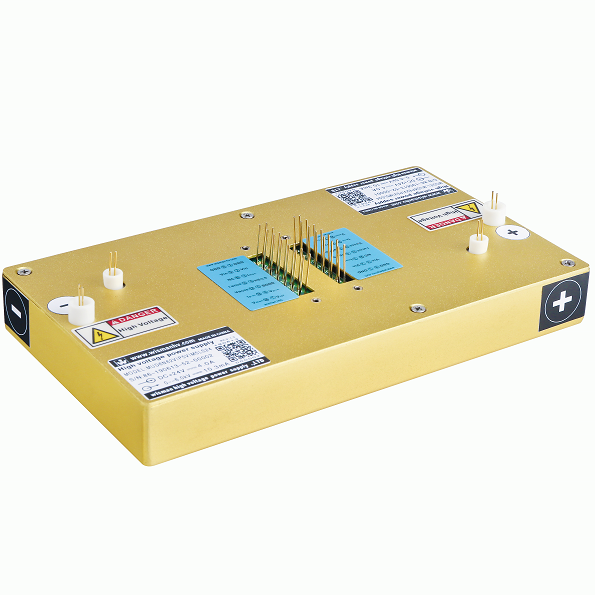

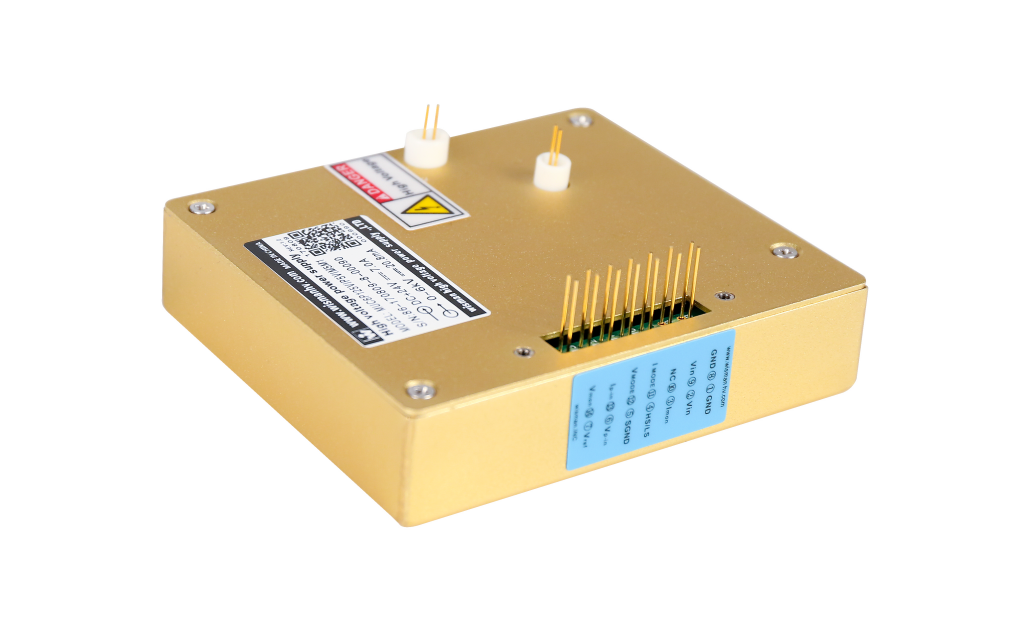

威思曼高压电源推出的MUC高功率高压电源模块输出功率60W、125W、250W,电压范围：250V-60KV。MUC系列模块可以单极输出，也可以双极输出，单极性输出时，可用于电流要求较高的场合；当双极性输出时，通常用于推挽式电路供电应用。MUC系列这种高功率密度器件，特别适合在高能脉冲，放大器及具有大电容，快速重复速率和高电流负载的充电器件中。MUC系列高功率高压电源模块无论在产品的外观、功率密度上均是目前市场优秀的模块，这种基于 SMT 的高压电源模块具有优越的性能和很高的可靠性，MUC是系统集成商OEM的理想选择，系统集成更轻松。
产品特点：
1. DC/DC.DC11V-DC32V宽电压输入
2. 超薄型60W,125W,250W
3. 可以0V输出下输出电流
4. 快速上升时间，极低的过冲
5. 固定频率，低储能设计
6. 65℃时MTBF>20万小时
7. 温度系数25ppm/℃（可选15ppm）
8. 电压调整率0.01%
9. 负载调整率0.01％
10. 短路保护、打火保护
11. 军品民用
12. 可选RS-485，RS-232通讯
13. 客户可OEM定制，价格有优势
主要用途：
电容充电、脉冲功率、激光、超声波、放大器供电、脉冲发生器、电容特性测试、电子束、离子束、半导体测试、脉冲电源供电、高压测试、、电缆绝缘测试、电子元器件老化、分析仪器、医疗化工、科学实验、工业应用。
特性说明：
输入：DC24V输入，
输出电压：
125V,250V,500V,1K,2KV,4KV,6KV,8KV,10KV,12KV,15KV,20KV,25KV,30KV,35KV,40KV,45KV,50KV,55KV,60KV。62V可定制。
输出功率：60W,125W,250W
低纹波：0.1%
高稳定性：开机半小时后,<0.01%/8hr,0.02%/24hr
温度系数：25ppm/℃
输入电流：60W: 3.25A, 125W: 6.5A, 250W: 13A,
输出电流：1mA-2A
电压调整率0.01％
负载调整率0.01％
短路保护
温度
工作温度：工作温度-10~+65℃(Option:-40~+65℃),储存温度 :-10~+70℃(Option:-55~+105℃)
储存温度：-40- +105℃
湿度：20-95%RH，无冷凝
以下可以定制
热冲击:-40 至 +65 °C,Mil-Std-810，方法 503-4，工艺 II
海拔高度:标准封装，所有条件,通过真空海平面（真空可能需要 -V 选件，请联系工厂了解详情）
冲击:20 Gs,Mil-Std-810，方法 516.5，工艺 IV
振动:10 Gs,Mil-Std-810，方法 514.5，514.5C-3
尺寸：
250V-6KV,60W,125W：27mm x 101.6mm x114.3mm
250V-6KV,250W：27mm x 114.3mm x203.2mm
8KV-30KV,125W：27mm x 114.3mm x203.2mm
8KV-30KV,250W：51.6mm x 114.3mm x235mm
35KV-50KV,250W：63.5mm x 114.3mm x355.6mm
55KV-60KV,250W：63.5mm x 114.3mm x355.6mm
重量：
250V-6KV,60W,125W:0.64kg
250V-6KV,60W,125W，250W:1.18kg
8KV-30KV,125W:1.18kg
8KV-30KV,250W:2.6kg
35KV-50KV,250W:4.5kg
55KV-60KV,250W:4.5 kg
