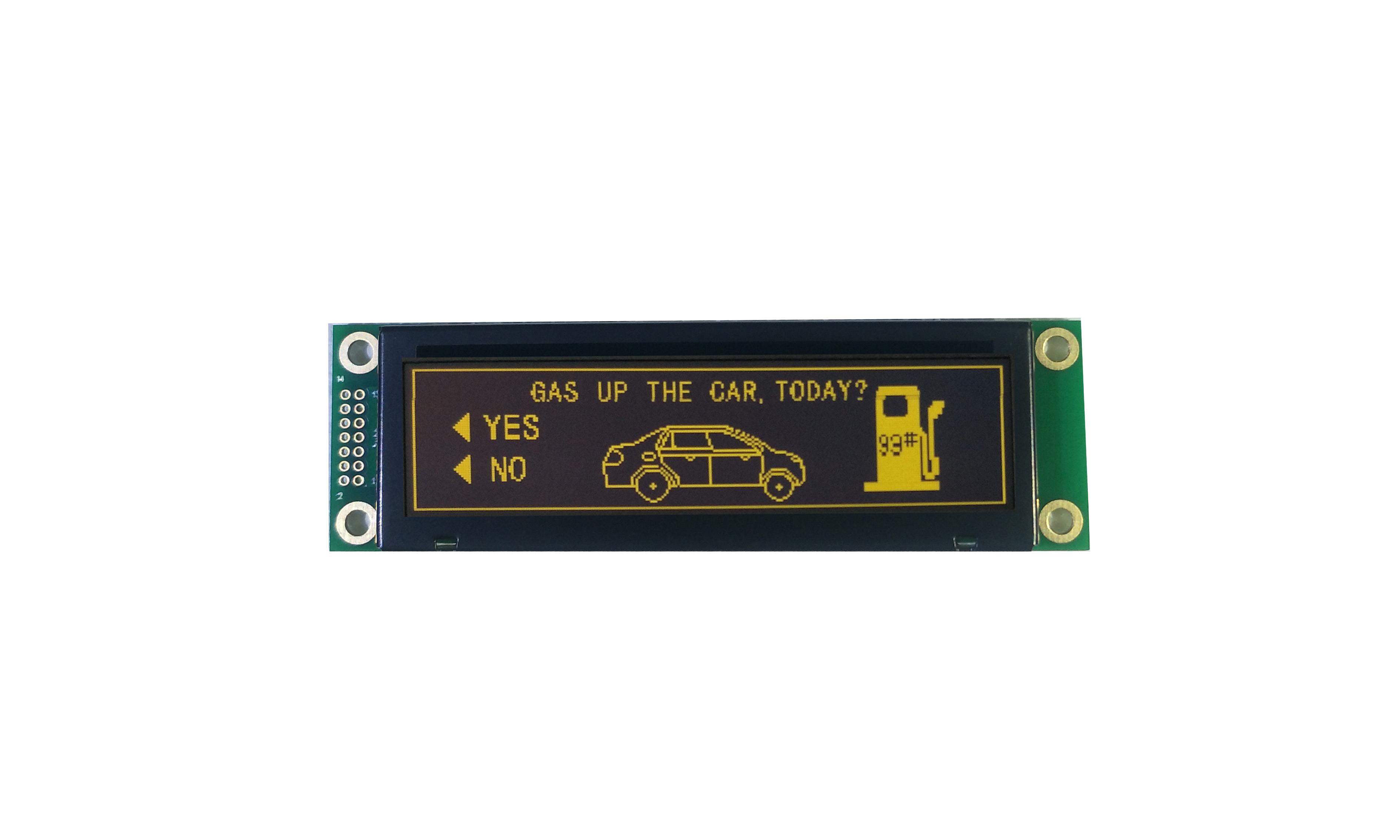

清达光电标准OLED模组HGS256642可完全兼容代用OCMO25664-3，高度为31.8mm,适用于1U机箱，有低温-30度工作的产品，也有低温-40度工作的产品，视角大于160度，对比度大于2000:1，因其外形尺寸接近于普通20*2字符液晶模块和160*32图像点阵液晶模块，也常用于这两款液晶模块的升级。
HGS256642：
模块尺寸：105.6*31.8mm；
显示尺寸：78.78*21.18mm；
点距离：0.30×0.30mm ；
点大小：0.28×0.28mm ；
接口：并口（8080/6800）/串口（三线SPI、四线SPI）；
工作温度：-30~80℃/存贮温度：-40~80℃；（OLED模组因表面有一层偏光片，所以最怕高温高湿，如果用户使用环境为高温高湿环境（大于90%湿度）------请对OLED模组进行密封处理。）
HGS256642OLED模组尺寸图纸如下：
1-1.OLED 是什么?
Organic Light Emitting Diode 有机发光二极体。OLED 是通过自身的发光材料来显示图像。
1-2.OLED 的优点?
1. OLED 自发光，不需要背光源，
2.轻薄，
3.广视角：160 度以上，
4.高亮度：100cd/m ，
5.高对比度：2000： 1，
6.反应时间快：10us。
1-3.关于整个 Panel 的功耗如何?
对于 Panel，一般情况下，Panel 点亮越多，功耗会越大，为 20mA；但在不同的驱动条件下，情况会不同。对于驱动 IC 的功耗会很小，约 1mA, 对于待机模式，耗电流会低于 0.1mA。
