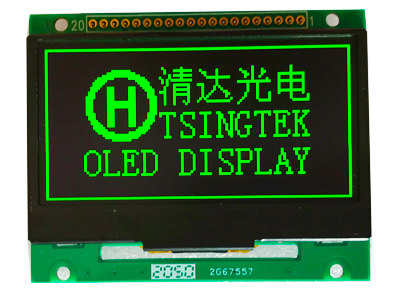

2.4英寸12864点阵国产化OLED显示模块HGS1286455，工作温度-40-70o C，存储温度-40-80o C，接口为8-bit 8080、8-bit 6800、4-wire SPI、I2C 接口可选，适用于各类工控产品，简介如下：
HGS1286455：
外形尺寸： 61.8×50.0×6.0mm；
可视区： 57.5×30.0 mm；
内置SSD1305控制器；
严防静电
OLED 显示电路是低压、微功耗的 COMS 电路，因此我们建议将任何没有使用的输入终端连接到 VDD 或 VSS 上，在打开电源之前，请不要输入任何信号，并且保证人体、工作台及组装设备良好接地，严防静电.。我们推荐以下措施：
（1）在装配使用 OLED 模块前,请不要将其从包装袋中取出.OLED 模块所使用的包装袋是经
过防静电处理的特殊包装袋. 在储存模块时也要带有包装袋储存,或者放在能充分接地
的容器中储存.
（2）在操作 OLED 模块时,要始终保持操作人充分接地. 使人体和模块保持同一电位。
（3）在操作过程中所需的设备要充分接地.尤其是驱动器,必须良好接地,没有漏电,以避免干
扰.
（4）OLED 模块表面都有一层保护膜, 目的在于避免造成屏被划伤,沾染污渍等。
请慢慢揭去 OLED 模块保护膜.如果快速揭去保护膜都将产生静电。
（5）注意厂房的湿度：厂房湿度范围: 50~60%RH
