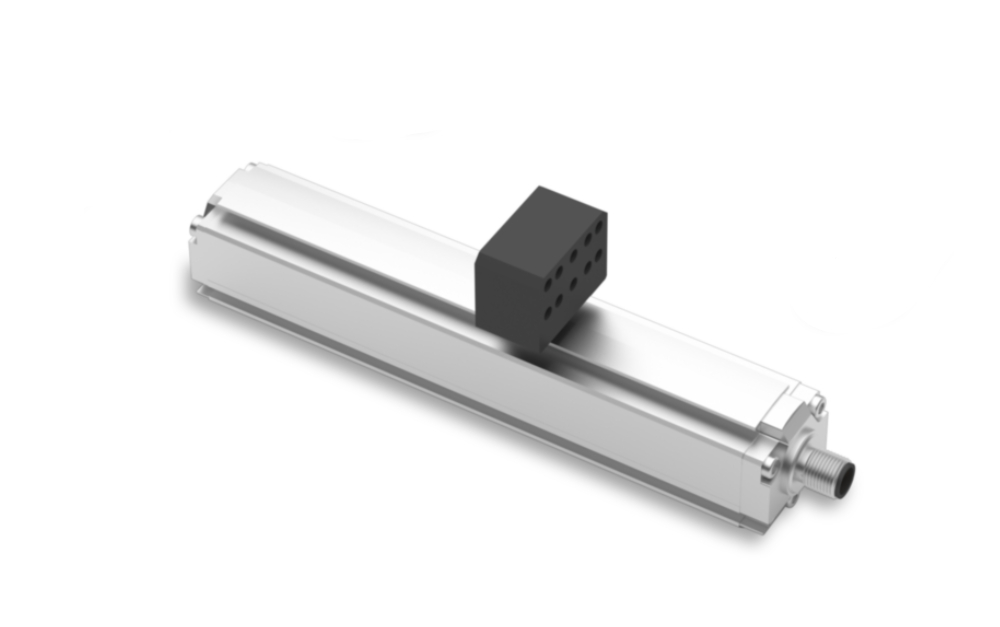

EP-Series SSI磁致伸缩位移传感器

　　■ 采用磁致伸缩技术 ，具有 RS422-SSI 数位输出界面 。

　　■ 磁块上无电气接触 ，没有磨损几乎可保证无限的使用寿命 。

　　■ 在环保 IP 保护和 EMC 抗扰性方面具有高性能 。

　　■ 相对于非线性 ，可重现性和迟滞性 ，测量具有高精度 。

　　■ 高抗振动 、抗机械冲击 ，适用于恶劣的工业环境 。

　　■ 电磁兼容性 EMC 2014/30/EU

　　■ 符合 RoHS 2011/65/EU

　　这款坚固耐用、耐磨非接触式EP线性位移传感器可在恶劣的工业环境中保证耐用性并提供位置测量结果。 博尔森传感器部门专门制造的高质量波导管可保证位置测量的度 。

　　结构紧凑的EP型传感器为适合标准应用场合，特别适用于有限安装空间的型材结构传感器。传感器诊断电子元件内置于一个铝制传感器外壳内 。 这款传感器的典型应用领域涉及塑料行业、金属成型和木材加 工以及工厂自动化。

　　输出

　　接口

　　SSI(同步串行接口)

　　数据格式

　　二进制或格雷码

　　数据长度

　　24 / 25 / 26位

　　数据传输速率

　　70 kBd ~ 1 MBd 按电缆长度而定： 线长： <3 <50 <100 <200 <400 m，速率： 1000 <400 <300 <200 <100 kBd

　　测量值

　　位置

　　测量参数

　　分辨率

　　1 / 2 / 5 / 10 / 20 / 50 / 100 μm

　　循环时间

　　行程： 300 750 1000 2000 5000 mm 频率： 3.7 3.0 2.3 1.2 0.5 kHz

　　线性精度

　　磁铁滑块：小于等于满量程的±0.02%(最小±50μm),悬浮型磁铁：小于等于满量程的±0.02%(最小±60μm),高悬浮磁铁：小于等于满量程的±0.03%(最小±70μm)

　　重复精度

　　小于等于满量程的≤±0.002%(最小±20μm)

　　工作条件

　　工作温度

　　-40...+75℃(-40…+167°F)

　　湿度

　　相对湿度90%,无结露

　　防护等级2,3

　　P67(在正确安装配套连接器的情况下)

　　冲击试验

　　100g(单次冲击)IEC60068-2-27标准

　　振动测试

　　15g/10...2000HzIEC60068-2-6标准(共振频率除外)

　　EMC测试

　　电磁辐射试验依据EN61000-6-3电磁抗扰度试验依据EN61000-6-2传感器符合欧盟指令要求并加贴CE标志。

　　磁铁移动速度

　　磁铁滑块：≤5m/s;（高）悬浮磁铁：任意值

　　设计/材质

　　传感器电子元件外壳

　　铝

　　传感器型材

　　铝

　　行程长度

　　50...5000mm

　　机械安装

　　安装位置

　　任意位置

　　安装说明

　　可移动固定夹片（需以 M5 缧钉作固定）

　　电气连接

　　连接类型

　　直出线或M12/M16公头连接器

　　工作电压

　　+24VDC(-15/+20%)

　　纹波

　　≤0.28Vpp

　　耗电量

　　典型值：45mA

　　绝缘强度

　　500VDC(直流地线到机器地线)

　　极性保护

　　可达-30VDC

　　过压保护

　　可达36VDC

　　SSI 同步串连介面

　　传感器满足了输出编码器对 SSI 标准的所有要求。位置值以24/25/26 位编码模式以高速传输至控制系统。SSI的一个主要功能为同步数据转换，在一个闭环控制系统里，同步是十分容易做到的。控制器产生的一个时钟脉冲链用来开启传 器数据：位置数据一位一位的随著传感器接收到的每一个时钟脉冲发送至控制器。的位置数据是在传感器内不断更新的然后经过移位寄存器转换成串连的信息发送。

SSI时序逻辑图

　　EP 型外壳尺寸与安装说明

　　说明:(1) 安装所需的固定夹片数量与量程对应,建议量程每增加500mm,增加一个夹片;

　　(2) EP系列产品的位置测量使用浮动磁铁:直接安装在运动部件上,与传感器并不接触,许可侧向偏移达±3mm,许可垂直间隙可达10mm。

　　传感器接线方式

　　航空插头连接时，以针脚和相对应的线色定义

　　防水接头直接出线时，以线色定义

　　D70公接头针号排列(面向传感器头)
