| 型号 |

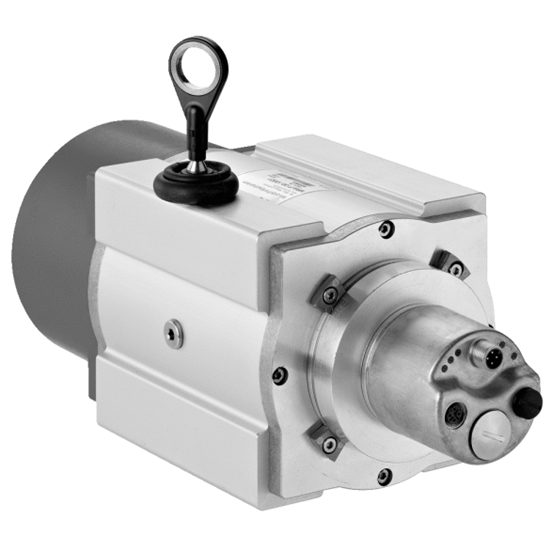

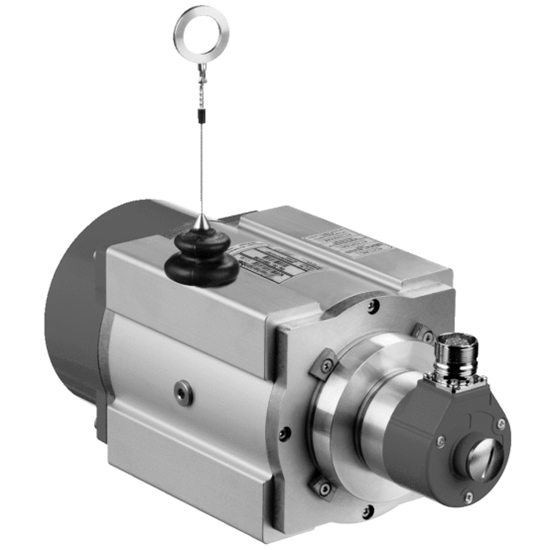

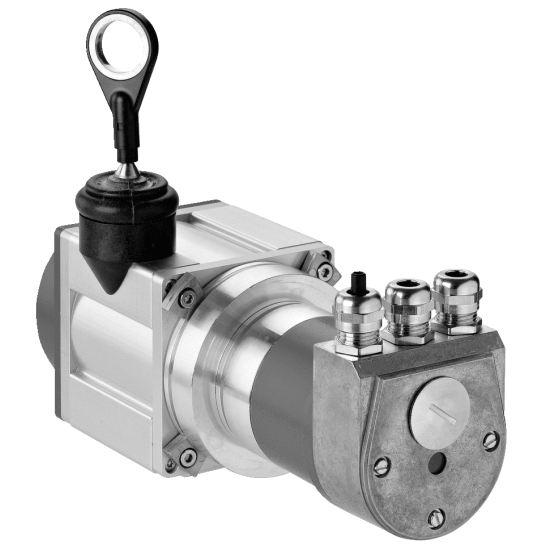

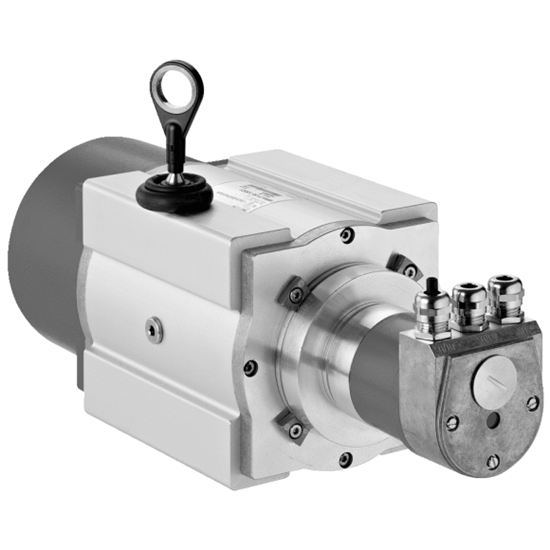

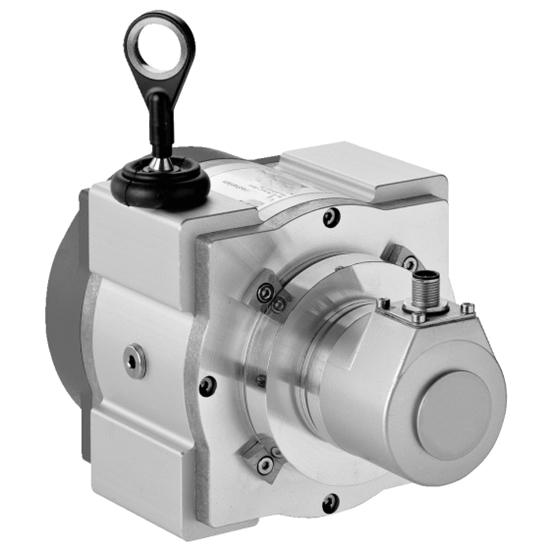

2M紧凑拉线编码器 |
输出信号 |
膺数字型 |
| 位移特征 |
直线位移 |
测量范围 |
中位移 |
| 标称阻值 |
500 |
重复精度 |
0.001 |
| 类型 |
固定式 |
允许误差 |
0.01 |
| 线性精度 |
0.01 |
灵敏度 |
16位A/D |
| 线性度 |
0.01% |
迟滞 |
1MS |
| 重复性 |
0.001% |
漂移 |
< 1 % 峰值 |
| 产地 |
深圳 |
数量 |
100 |
| 封装 |
全密封 |
2540822134 |
|
| 厂家 |
深圳市博尔森科技有限公司 |
|
ECL产品系列外形小巧，是受限空间的理想之选。其采用模块化设计，提供多种测量长度、接口和编码器选项。该系列产品使用弹簧安装测量鼓、无需联轴器即可进行调整，可实现稳定的高精度测量。采用的出线口，可防止拉线绳免受振动的影响。模拟量选项具备直观的示教功能，可帮助客户轻松完成系统集成。
概览
测量长度：2.0 m
模块化测量系统，配备多种接口和测量长度
外壳小巧 (55 mm ... 190 mm)，测量鼓集成配备弹簧
轻巧的金属外壳，并可抵抗冲击和温度影响
编码器模拟信号接口配备示教功能
应用
适用领域
自动导引系统中的货叉高度和倾斜角度侧量
小型仓储系统中的高度测量
应用于医疗技术（手术台，MRT）
剪式升降台高度测量
汽车制造业中的悬挂传送带高度测量
性能
| 测量范围 | 0 m~2.0 m |
| 编码器 | 值型编码器 |
| 分辨率（拉线盒 + 编码器） | 15位A/D |
| 重复精度 | ≤ ±0.01%FS |
| 线性度 | ≤ ±0.05%FS |
| 滞后 | ≤ 0.4 mm |
1) 所示值已取整.
2) 以 BCG08 PROFINET 为例计算: 230 mm（每圈拉线长度——见机械参数）：262144（每圈步数）= 0.001 mm（拉线 + 编码器的组合分辨率）.
3) 数值与拉线盒相关.
接口
| 模拟信号 | 电流0/4~20 mA,电压0~5/10V |
| 数字信号 | CANopen, SSI, PROFINET, EtherCAT®, EtherNet/IP?, DeviceNet?, PROFIBUS DP, 增量式 |
电气参数
| 连接类型 | 航插连接器/直出线缆 |
| 供电电压 | 5 V DC ... 33 V DC |
| 工作电流 | ≤ 80 mA |
| MTTFd：危险故障间隔时间 | 850 年 (EN ISO 13849-1) 1) |
1) 本产品是标准产品，而不是一个按照机械指令制作的安全部件。计算基于组件的额定负荷、40°C 的平均环境温度、8760 小时/年的使用频率。所有电子故障均被视为危险故障。
机械参数
| 重量 | 0.22 kg |
| 拉线绳材料 | 高灵活性的 V4A 1.4401 不锈钢拉绳/ PA 涂层 |
| 外径 (拉线绳) | 0.5mm |
| 拉线盒外壳材料 | 铝，阳极氧化 |
| 弹簧回弹力 | 4.0N |
| 法兰直径 | 58mm |
| 拉线绳每圈长度 | 150 mm |
| 拉线盒使用寿命 | Typ. 1,000,000 循环 |
| 拉线绳实际长度 | 1.3 m |
| 拉线绳加速度 | 12 m/s2 |
| 调节速度 | 3 m/s |
| 适配编码器 | 无限制 |
1) 该值在环境温度为 25 °C 时测得。温度变化时，该值或有偏差。.
2) 平均值取决于负载形式.
3) 使用寿命取决于负荷类型。影响因素包括：环境条件、安装情况、所使用的测量范围、移动速度以及加速度.
环境参数
| 电磁兼容性 | 根据 EN 61000-6-2 和 EN 61000-6-4标准 |
| 外壳防护等级 | IP50 |
| 运行温度范围 | –20 °C~+80 °C |
结构图
