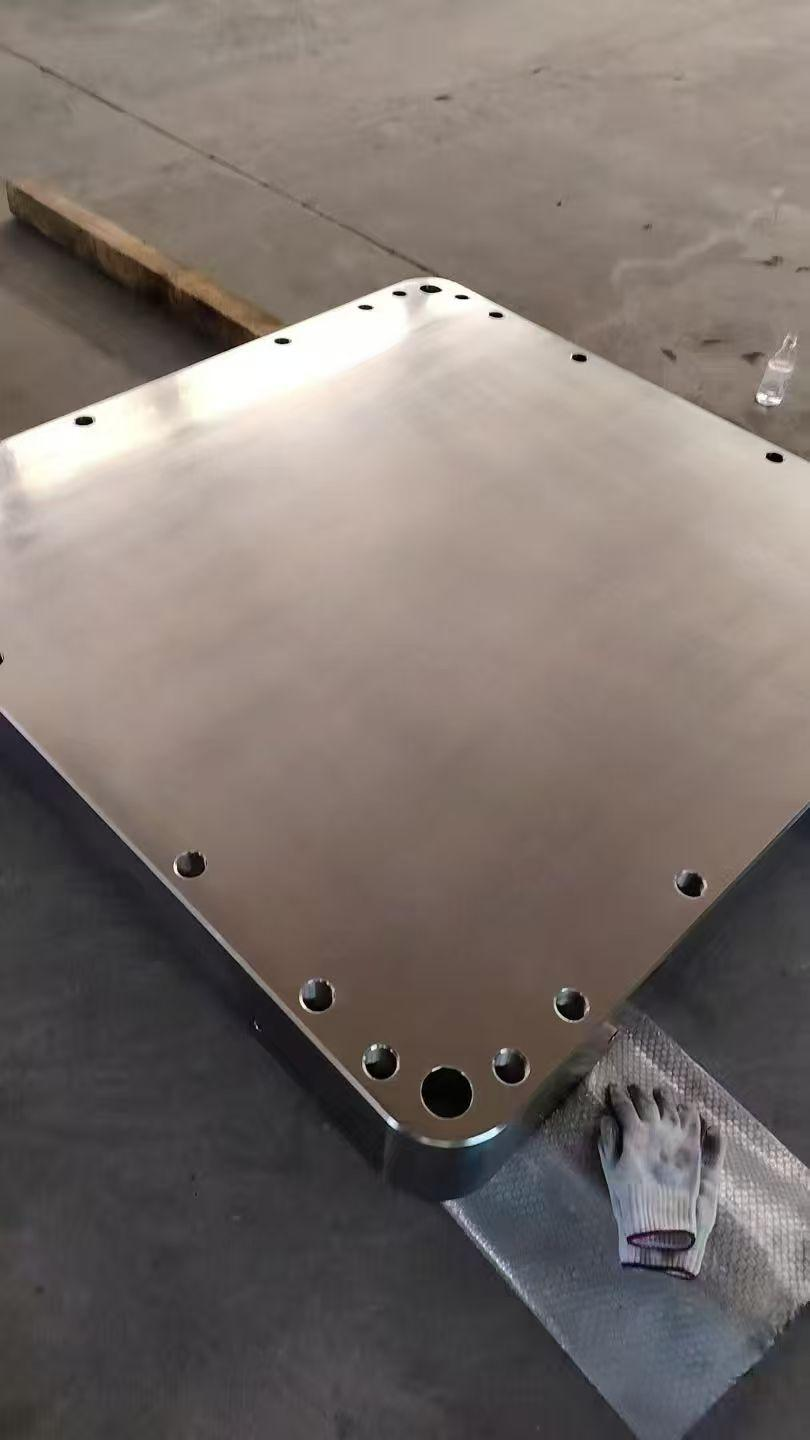

TC4钛合金3D打印基板 高强度耐腐蚀增材制造原料

 TC4 3D打印基板是一种专为增材制造工艺设计的高性能钛合金原材料，主要解决航空航天、医疗器械及高端装备制造中对轻量化、高强度及复杂结构件成型的需求。该材料以TC4（Ti-6Al-4V）钛合金为基础，通过特定的粉末制备或板材加工工艺，确保其在激光选区熔化（SLM）或电子束熔化（EBM）等3D打印过程中具有优异的流动性和铺粉均匀性。作为关键的工业基础材料，TC4 3D打印基板能够直接用于制造具有复杂几何形状的零部件，显著缩短研发周期并降低材料浪费，是现代精密制造领域不可或缺的核心耗材。

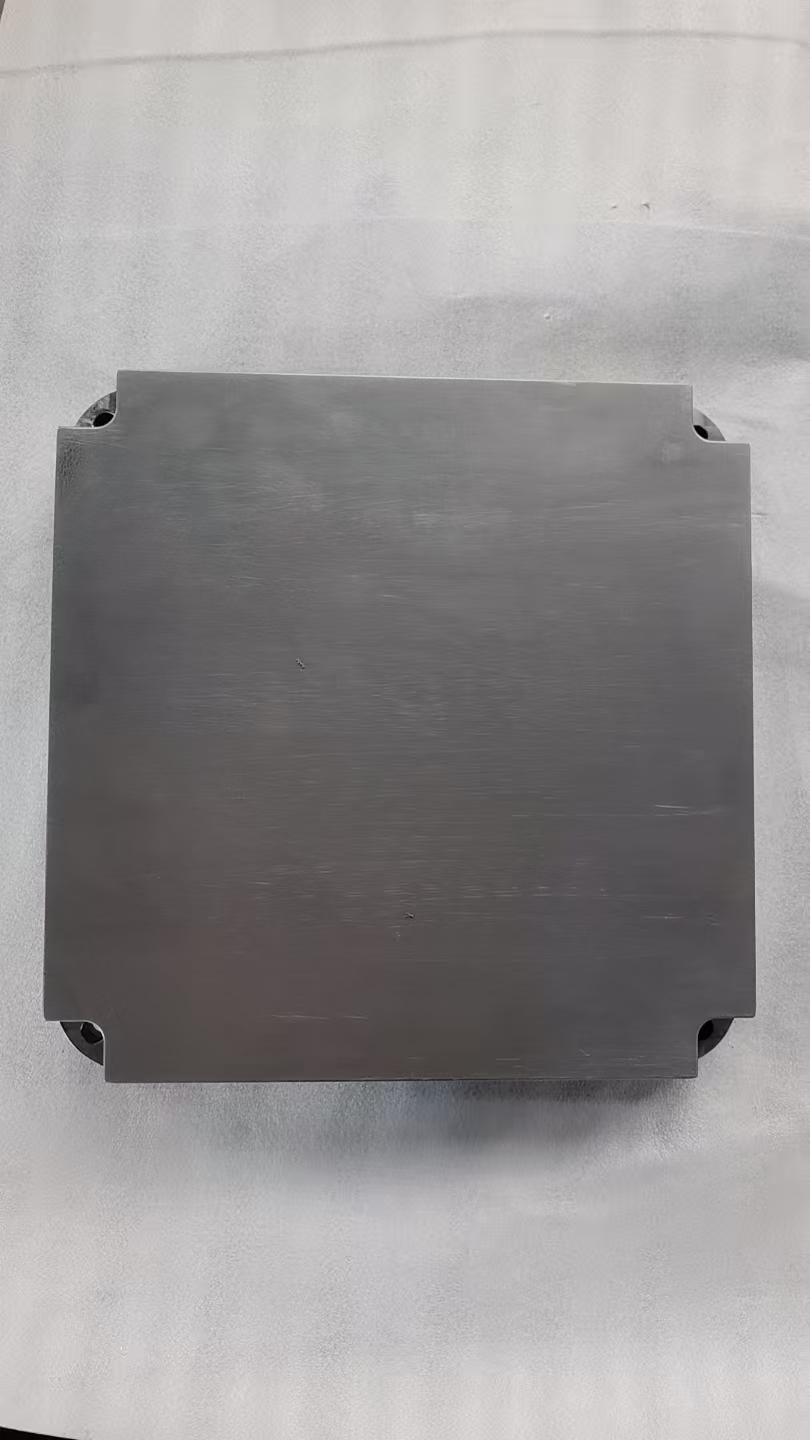

 在规格与工艺方面，TC4 3D打印基板严格遵循 ASTM B348 或 GB/T 2965 等相关标准执行。其典型化学成分包含 5.5%-6.8% 的铝（Al）和 3.5%-4.5% 的钒（V），余量为钛，这种α+β双相组织赋予了材料良好的综合力学性能。对于粉末形态的基板，粒径分布通常控制在 15-53μm 或 53-105μm 区间，松装密度不低于 2.0g/cm³，霍尔流速小于 40s/50g，以确保打印过程的稳定性。若是板材形式的基板，表面需经过喷砂或机械加工处理，粗糙度 Ra 值通常小于 3.2μm，平面度误差控制在 0.5mm/m 以内，保证打印第一层的附着质量与后续成型的精度。

 选型时需明确应用场景对力学性能的具体要求。TC4 3D打印基板适用于需要高比强度、耐高温腐蚀及生物相容性的工况，如航空发动机叶片、骨科植入物及赛车零部件。与纯钛（TA1/TA2）相比，TC4 具有更高的强度和硬度，但塑性略低；与不锈钢或铝合金相比，其耐腐蚀性和耐热性更优，但成本较高且加工难度大。若采购用于静态结构件且对重量不敏感，可考虑成本更低的替代材料；若涉及高温氧化环境或强腐蚀介质，TC4 则是理想选择。需注意，不同批次的氧含量差异会影响材料脆性，选型时应关注供应商提供的质检报告中的间隙元素含量。

 在安装与维护方面，使用 TC4 3D打印基板进行增材制造时，需在惰性气体（如氩气）保护环境下操作，氧含量需控制在 50ppm 以下以防止材料氧化脆化。打印完成后，基板通常需进行去应力退火处理（约 600-700℃），以消除内部残余应力，防止零件变形或开裂。日常存储中，未使用的粉末或板材应密封保存于干燥通风处，避免吸潮导致打印出现气孔缺陷。常见故障如层间结合不良，多因基板预热温度不足或参数设置不当引起，建议定期校准打印设备激光功率与扫描速度，确保 TC4 3D打印基板发挥最佳性能。
