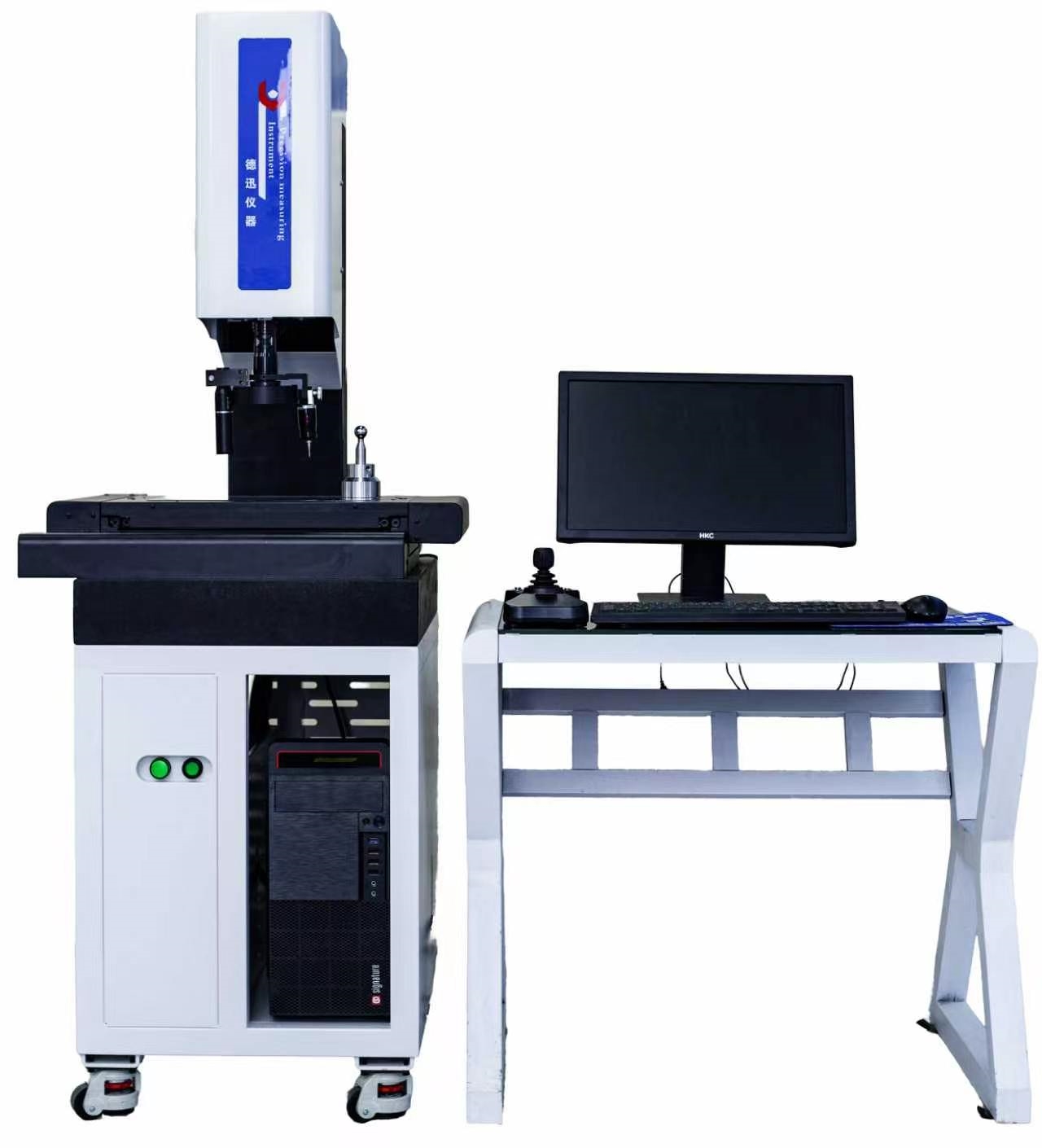

高精度全自动影像测量仪二次元检测设备德迅智能

 影像仪是一种基于光学成像原理的高精度几何量检测设备，主要用于解决复杂零件的二维尺寸测量难题。它通过高分辨率CCD相机捕捉工件轮廓，结合精密运动平台和图像处理算法，实现对长度、角度、圆度等几何参数的快速非接触式测量。该设备广泛应用于精密五金、电子元件、塑胶模具等制造领域，特别适用于薄壁件、易变形件或微小零部件的质量控制，能有效替代传统卡尺、投影仪等低效检测手段，提升生产线质检效率与数据追溯能力。

 该影像仪通常配备大理石底座以确保长期稳定性，采用高精度光栅尺反馈系统，定位精度可达微米级别。常见行程范围包括3020、4030、6050等规格，满足从小型接插件到中型结构件的测量需求。光源系统一般包含底部轮廓光和表面环形光，部分高端型号支持同轴光，以适应不同材质表面的反光特性。软件系统支持自动寻边、自动聚焦及CNC程序化测量，符合ISO及GB/T相关计量标准，部分机型可通过CNAS校准认证，确保测量数据的权威性与一致性。

 在选型时，需根据被测工件的最大外形尺寸确定行程范围，预留10%-20%的余量以便夹具安装。对于批量大、重复性高的检测任务，建议选择具备CNC自动化功能的全自动影像仪，可实现一键式批量测量；而对于研发室或少品种多批次的场景，手动或半自动机型更具性价比。需注意区分影像仪与三坐标测量机（CMM）的应用边界，影像仪擅长二维平面尺寸及浅深度特征，若涉及复杂三维曲面或深孔位置度，则需考虑复合式或纯机械式CMM设备。

 安装影像仪时需选择无振动、恒温恒湿的环境，避免阳光直射和强磁场干扰，建议独立接地以保障电气安全。日常维护应定期清洁镜头与玻璃台面，使用无水乙醇擦拭，防止灰尘影响成像清晰度。导轨与丝杆需定期加注专用润滑脂，保持运动平滑。常见故障如图像模糊多因焦距未调准或镜头污染，测量偏差大可能源于校准片过期或环境温差过大，建议每日开机后进行标准件校验，建立完善的设备点检记录，以延长仪器使用寿命并保证测量精度稳定。
