产品详情
雷力阀门的D341F46全衬氟蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。
D341F46衬氟蝶阀,作为一种用来实现管路系统通断及流量控制的部件，衬氟蝶阀其密封形式多采用密封结构，密封材料为聚四氟乙烯等。可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质，衬氟蝶阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。驱动方式可分为：手动、电动、气动；连接方式可分为：法兰和对夹。
D341F46全衬氟蝶阀的结构特点：
①体积小、重量轻、操作轻巧、便于安装、维修。
②密封性能优良可靠、零泄漏,使用寿命长。
③流量特性趋于直线,调节性能优。
④结构简单,开关迅速,90°旋转启闭。
⑤可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。
⑥可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
⑦更换零件衬里材质可适用于各种介质。

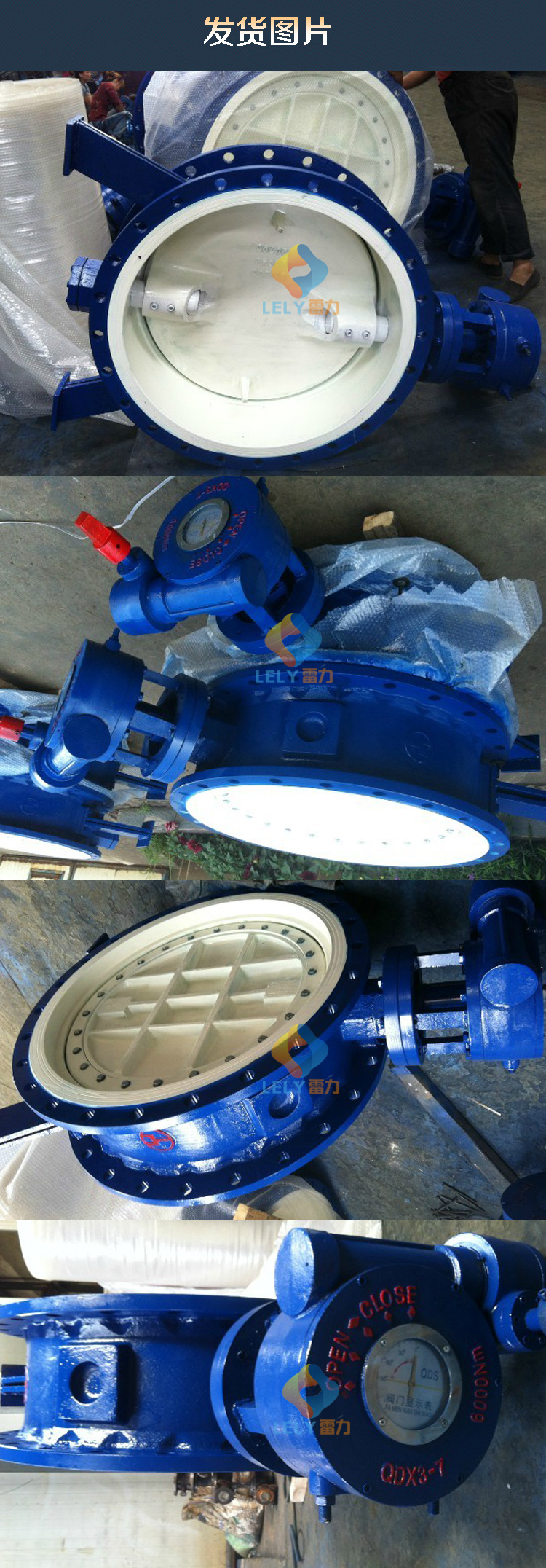

D341F46全衬氟蝶阀发货图片：
D341F46全衬氟蝶阀结构简图：
D341F46全衬氟蝶阀型号说明：
| 手 动 | D41F4/P (半衬) | 蜗轮传动 | D341F4/P (半衬) |
| D41F46/P (半衬) | D341F46/P (半衬) | ||
| D41F4 (全衬 ) | D341F4 (全衬) | ||
| D41F46 (全衬 ) | D341F46 (全衬) | ||
| 气 动 | D641F4/P (半衬) | 电 动 | D941F4/P (半衬) |
| D641F46/P (半衬) | D941F46/P (半衬) | ||
| D641F4 (全衬) | D941F4 (全衬) | ||
| D641F46 (全衬) | D941F46 (全衬) |
D341F46全衬氟蝶阀采用标准：
| 遵循规范
|
STANDARD
|
|
设计与制造
|
GB 12238(中线)
|
|
结构长度
|
GB 12221(短系列)
|
|
法兰尺寸
|
JB78/JB79(或按合同要求)
|
|
压力试验
|
GB/T 13927
|
|
标 志
|
GB 12220
|
|
供 货
|
GB/T12252
|
D341F46全衬氟蝶阀零部件可选材料：
| 序号
|
零件名称
|
灰铸铁
|
碳钢
|
不锈钢
|
超代碳不锈钢
| ||
|
Z
|
C
|
P
|
R
|
Pl
|
RL
| ||
|
1
|
上、下阀体
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
蝶板
|
WCB
|
35(锻)
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
3
|
蝶板轴
|
1Cr13
|
2Cr13
|
1Cr18Ni9Tl
|
1Cr18Ni12M02Tl
|
00Cr18Ni1O
|
00Cr17Ni14M02
|
|
4
|
衬里层/阀座
|
PTFE(F4)PCTFE(F3)FEP(F46)PFA(可溶F4)P0(聚烯烃)
| |||||
|
5
|
0型圈
|
FPM(氟橡胶)
| |||||
|
6
|
弹性条 (垫)
|
Si(硅橡胶)
| |||||
|
7
|
调节定位座
|
OCr18Ni9
|
OCr18Ni9
|
1Cr18Ni9Tl
|
1r18Ni12M02Tl
|
00Cr18Ni1O
|
00Cr18Ni1 4M02
|
|
8
|
螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
9
|
螺母
|
45
|
45
|
0Cr18Ni9
|
OCr18Ni9
|
0Cr18Ni9
|
OCr18Ni9
|
|
1 0
|
手柄涡轮
|
ZLl01(铸造铝合金)铸铁
| |||||
