特沃克导电PPS塑料颗粒 防静电耐高温注塑级电子电器结构件原料

　　导电PPS塑料是一种以聚苯硫醚（PPS）树脂为基体，通过添加碳纤维、石墨或金属纤维等导电填料改性而成的特种工程塑料。它主要解决普通塑料在电子电气环境中易产生静电积累、导致元件损坏或吸附灰尘的问题，同时保留了PPS基材优异的耐高温和耐化学腐蚀特性。这种材料表面电阻率通常可控制在10^3-10^6Ω之间，适用于对静电敏感且需要高强度支撑的工况，如半导体制造设备部件、精密电子连接器骨架及抗静电周转箱等。

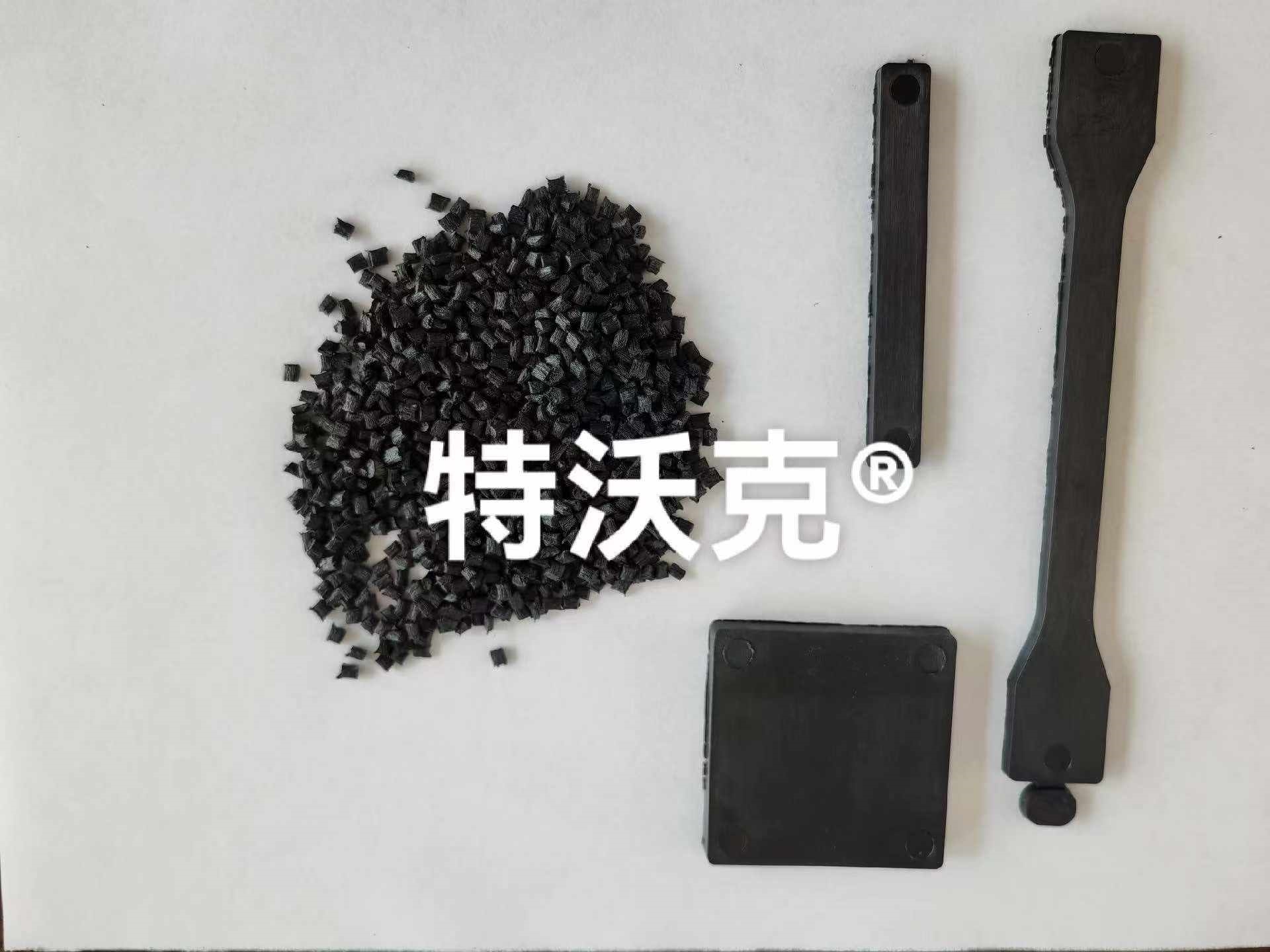

　　该导电PPS塑料的典型物理性能表现为高密度与高刚性，密度一般在1.5-1.7g/cm³之间，远高于普通PPS。其热变形温度可达260℃以上，能在高温环境下保持尺寸稳定，不发生翘曲。材料具备UL94 V-0级阻燃性能，离火即熄，符合电子电气产品的安全标准。在机械强度方面，拉伸强度通常大于100MPa，弯曲模量超过8GPa，硬度高，耐磨性好。外观多为黑色哑光或半光泽颗粒，注塑成型后表面平整，无浮纤现象，适合对外观有一定要求的结构件。

　　在选型时，需明确区分“防静电”与“导电”的不同需求。若仅需防止灰尘吸附，可选择表面电阻10^9-10^12Ω的抗静电PPS；若需快速泄放静电保护芯片，则必须选择本款表面电阻10^3-10^6Ω的导电PPS。与普通ABS或PC导电塑料相比，导电PPS的最大优势在于耐高温和耐焊锡性，能承受无铅回流焊的高温冲击而不变形，因此常用于SMT贴片载具。不适用场景包括需要透明外观或对韧性要求极高且不受热的低温环境，此时可能需考虑导电TPU或PC合金。

　　导电PPS塑料在注塑加工前必须进行严格干燥处理，建议在120-140℃下烘干4-6小时，含水率需低于0.05%，否则制品表面会出现银丝或气泡。注塑机筒温度一般设定在300-330℃，模具温度保持在130-150℃以确保结晶度和尺寸精度。由于含有导电填料，对螺杆和喷嘴有一定磨损，建议使用耐磨合金螺杆。日常维护中，应避免使用强氧化性溶剂清洗制品表面，以免破坏导电网络层。储存时需密封防潮，开封后未用完的颗粒应重新真空包装，防止吸湿影响后续加工性能。
