| 阻燃耐火特性 |
部分耐火阻燃 |
品牌 |
皖瑞广 |
| 执行标准 |
国标 |
质保 |
发货之日起12个月 |
| 铠装类型 |
非铠装 |
护套材质 |
其它 |
| 适用范围 |
工矿企业石油化工热电消防 |
|
安徽瑞广线缆有限公司【免责声明】：由于原材料价格浮动比较大，网上产品单价不可能随时更新：公司所有网上销售的产品，价格都以双方协商签合同为准，谢谢理解！：PRVZP-1-LF称重传感器电缆传感器信号电缆 PRVZP-1-LF-6*0.6?
1.适用范围?
传感器信号电缆 PRVZP-1-LF-6*0.6?规范适用于无线电通讯和有关电子设备传输信号用的环保多芯信号电缆。
2.使用特性
电缆导体长期工作温度不超过90℃；
电缆的敷设温度不低于0℃；
电缆允许弯曲半径：室内使用时不小于电缆外径的5倍；
室外使用时不小于电缆外径的10倍。
3.型号及规格
电缆的型号规格为:
PRVZP-1-LF 6×0.6mm2。
4.技术要求

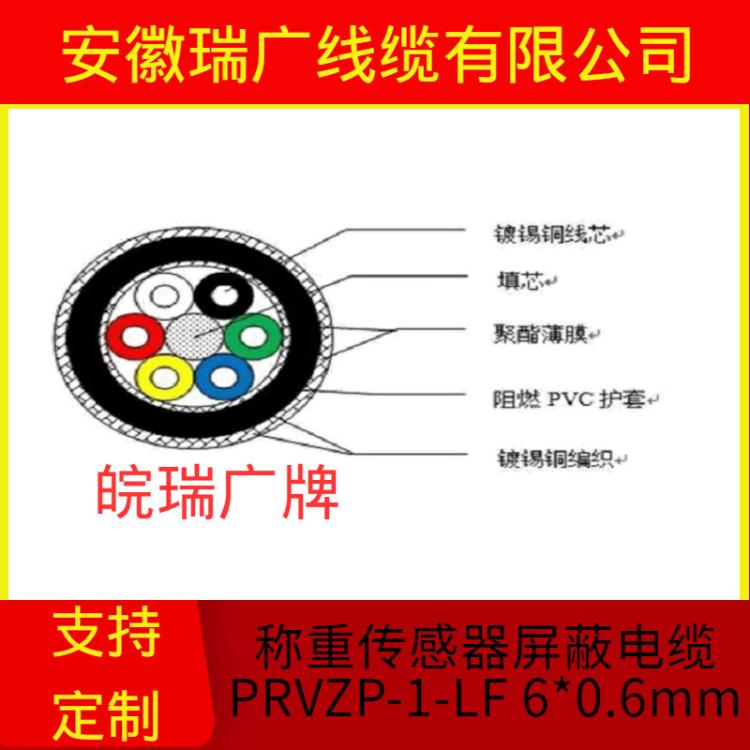

4.1 结构
4.1.1 结构尺寸符合表1。
表1结构表 单位: mm
|
|
导体 |
绝缘 |
绝缘 |
内 |
护套 |
护套 |
外 |
|
PRVZP-1-LF 6×0.6 |
19/0.2 |
0.5 |
2.05±0.1 |
≤6.95 |
1.1 |
9.2±0.2 |
≤10.4 |
?
PRVZP-1-LF称重传感器电缆4.2 材料
4.2.1导电线芯
导电线芯为镀锡铜线，其单线应符合GB/T4910-2009的规定，其结构尺寸应符合表1的规定。
4.2.2 绝缘
绝缘层采用经辐照的低密度聚，应符合RoHS环保要求，绝缘应紧密地同心挤包在导电缆芯上，绝缘厚度应符合表1的规定
PRVZP-1-LF称重传感器电缆4.2.3 成缆
绝缘线芯按规定的顺序成缆，成缆方向为S向，成缆节距应不大于成缆外径的15倍，成缆时可加绵纶丝填芯或挤出成型填芯。
4.2.4 绕包聚酯薄膜、编织内
编织内之前和之后分别绕包聚酯薄膜，绕包方向分别为Z向和S向，聚酯薄膜应符合GB 13542.4-2009的规定。
|
型号 |
名称 |
|
PRVZP |
交联聚乙烯绝缘阻燃聚氯乙烯护套编织总屏蔽传感器用信号电缆 |
|
PRAZP |
交联聚乙烯绝缘阻燃聚氨脂护套编织总屏蔽传感器用信号电缆 |
|
PRAP |
交联聚乙烯绝缘聚氨脂护套编织总屏蔽传感器用信号电缆 |
|
PRAP3 |
交联聚乙烯绝缘聚氨脂护套铝套塑复合带饶包总屏蔽传感器用信号电缆 |
|
PVZVZ3 |
阻燃聚乙烯绝缘聚氨脂护套铝套塑复合带饶包总屏蔽传感器用信号电缆 |
|
PRVZP-1 |
交联聚乙烯绝缘阻燃聚氯乙烯护套编织总屏蔽编织外屏蔽传感器用信号电缆 |
|
PRDP3 |
交联聚乙烯绝缘低烟无卤弹性体铝塑复合带对屏蔽传感器用信号电缆 |
技术参数:
|
型号 |
芯数 |
导体 |
外径≤ |
直流电阻20℃MΩ/KM |
绝缘电阻20℃MΩ/KM |
试验电压kv |
|
PRVZP |
4 |
7/0.2 |
5.35 |
90 |
1000 |
1.5 |
|
6 |
7/0.2 |
6.25 |
90 |
1000 |
1.5 |
|
|
4 |
7/0.16（韧铜） |
5.4 |
144 |
1000 |
1 |
|
|
4 |
7/0.16（韧锡） |
3.65 |
152.2 |
1000 |
1 |
|
|
PRAP |
4 |
19/0.16 |
5.85 |
56.1 |
1000 |
1 |
|
PRAP3 |
4 |
19/0.16 |
5.0 |
56.1 |
1000 |
1 |
|
4 |
19/0.16 |
7.9 |
56.1 |
1000 |
1 |
|
|
PVZVZP3 |
4 |
7/0.15 |
4.0 |
163 |
5 |
0.5 |
|
4 |
7/0.25 |
4.3 |
57 |
5 |
0.5 |
|
|
PRVZP-1 |
6 |
19/0.2 |
9.4 |
33 |
1000 |
1 |
|
PRDP3 |
4 |
19/0.127 |
5.4 |
85 |
1000 |
0.75 |
内应采用符合GB/T4910-2009规定的镀锡圆铜线编织，其编织密度应不小于85%，允许有一个锭子单向漏编，其长度不大于50mm。
4.2.5护套
外护套采用阻燃PVC材料，其厚度和外径符合表1的规定。
4.2.6编织外
PRVZP-1-LF称重传感器电缆外应采用符合GB/T4910-2009规定的镀锡圆铜线编织，其编织密度应不小于85%，允许有一个锭子单向漏编，其长度不大于50mm
