　　一、概述

　　1、PZ系列矿用配水阀是在原PZ1型的基础上进行了改良设计；PZII型是在改良设计的

　　PZII型配水闸阀结构图基础上增加矿用阀门电动装置，来满足煤矿水泵房无人值班，全自动化生产的需求。本系列产品是直角式闸阀，可承受0.1Mpa的压力。主要用于矿山井下各吸水井配水，也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质，水温不大于80℃。配以电动装置，可远距离操作控制，为电动型（PZⅡI

　　型)。

　　2、型号意义：

　　2

　　如：PZⅡI-400型

　　?

　　PZ—一配水闸阀

　　400——公称直径

　　I型—一手动

　　ⅡI型——电动

　　二、结构说明

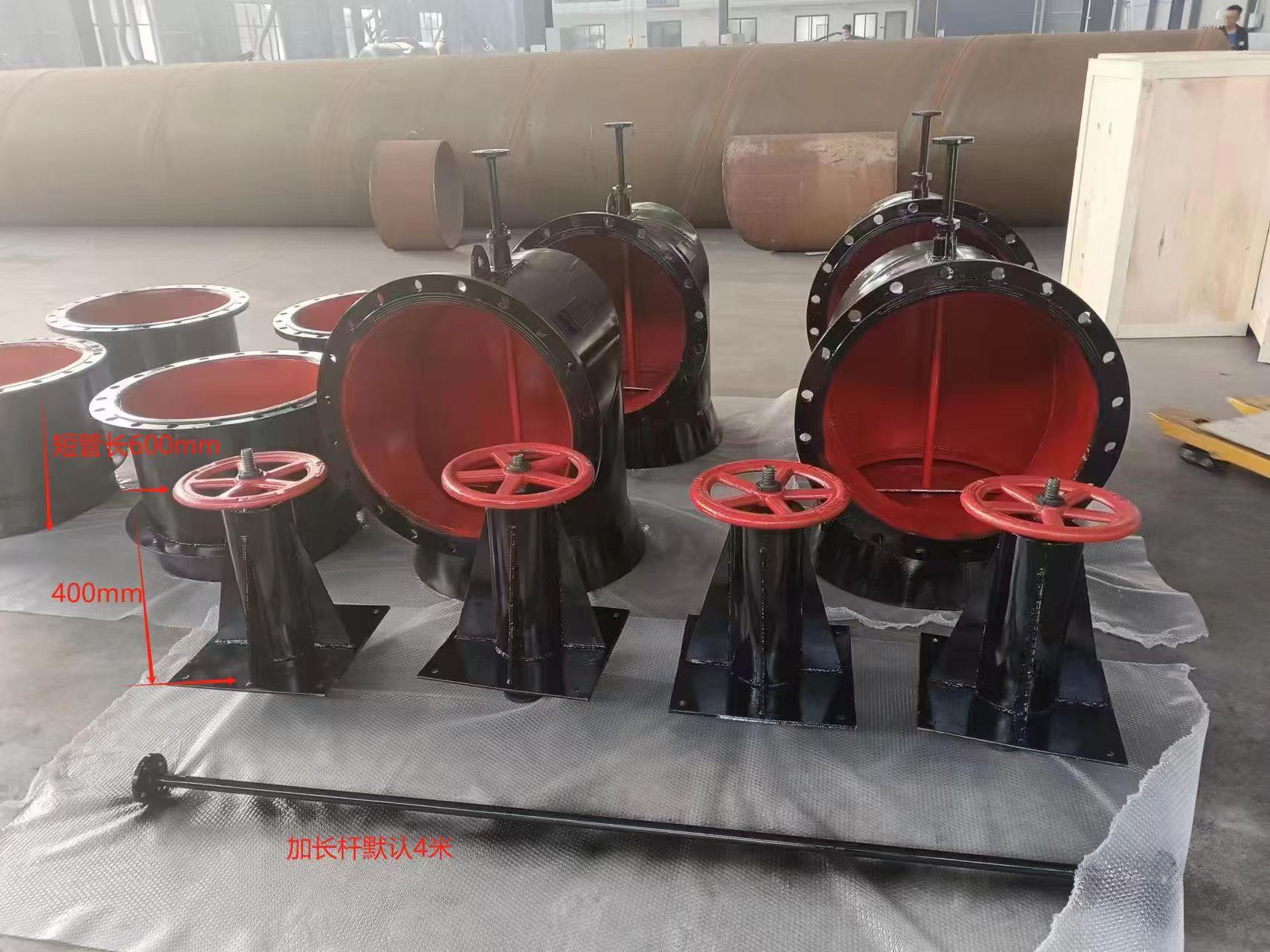

　　1、配水闸阀由操纵台、连接杆、阀杆、闸

　　阀、短管等部件组成。

　　2、PZⅡI型用电动装置作为动力源带动丝

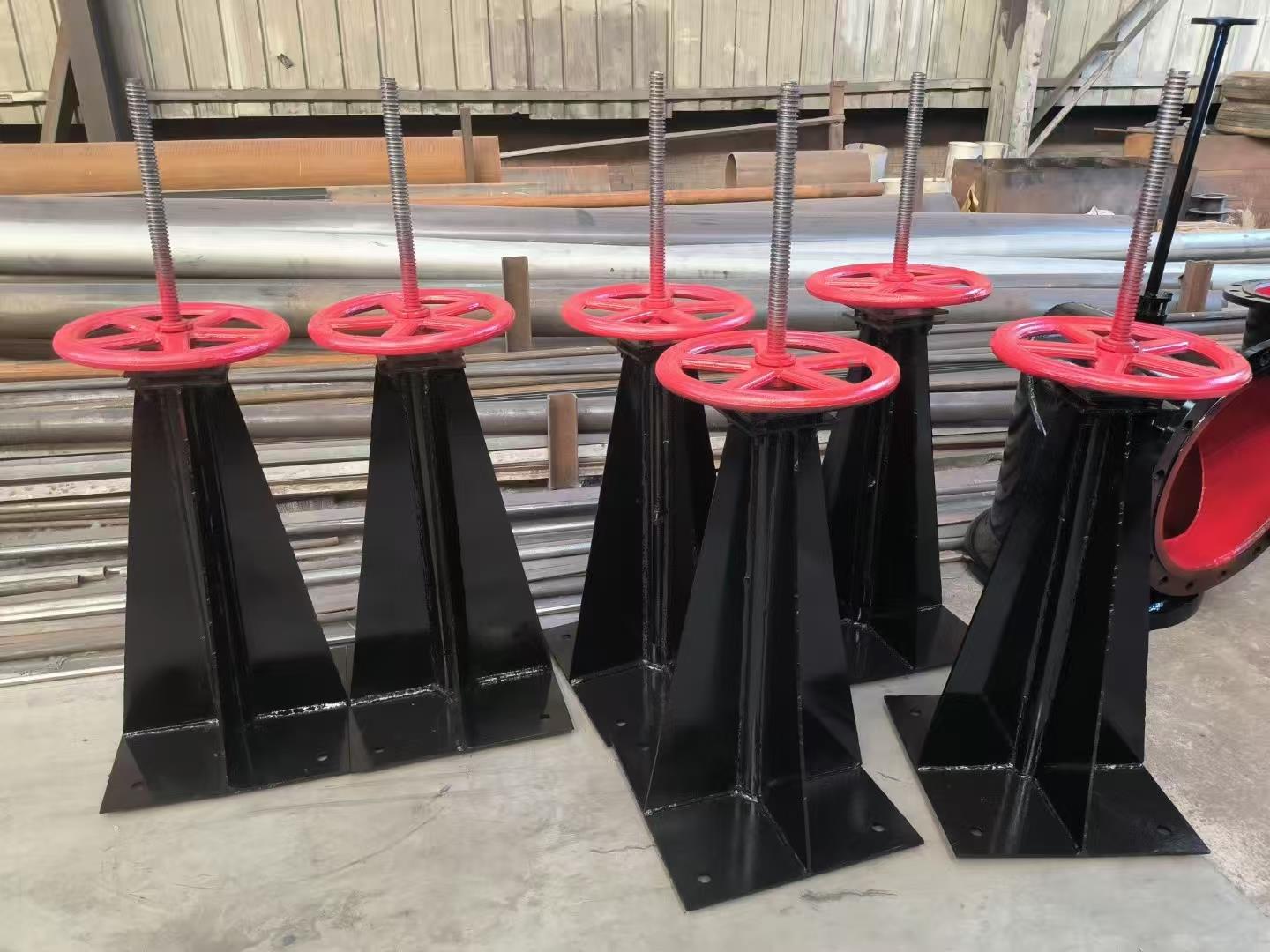

　　1、操纵台部件

　　2、连接杆

　　杠升降。可实现远程控制，方便、快捷。

　　3.阀体部件

　　4、带环螺钉

　　5、阀舌部件

　　6、短管

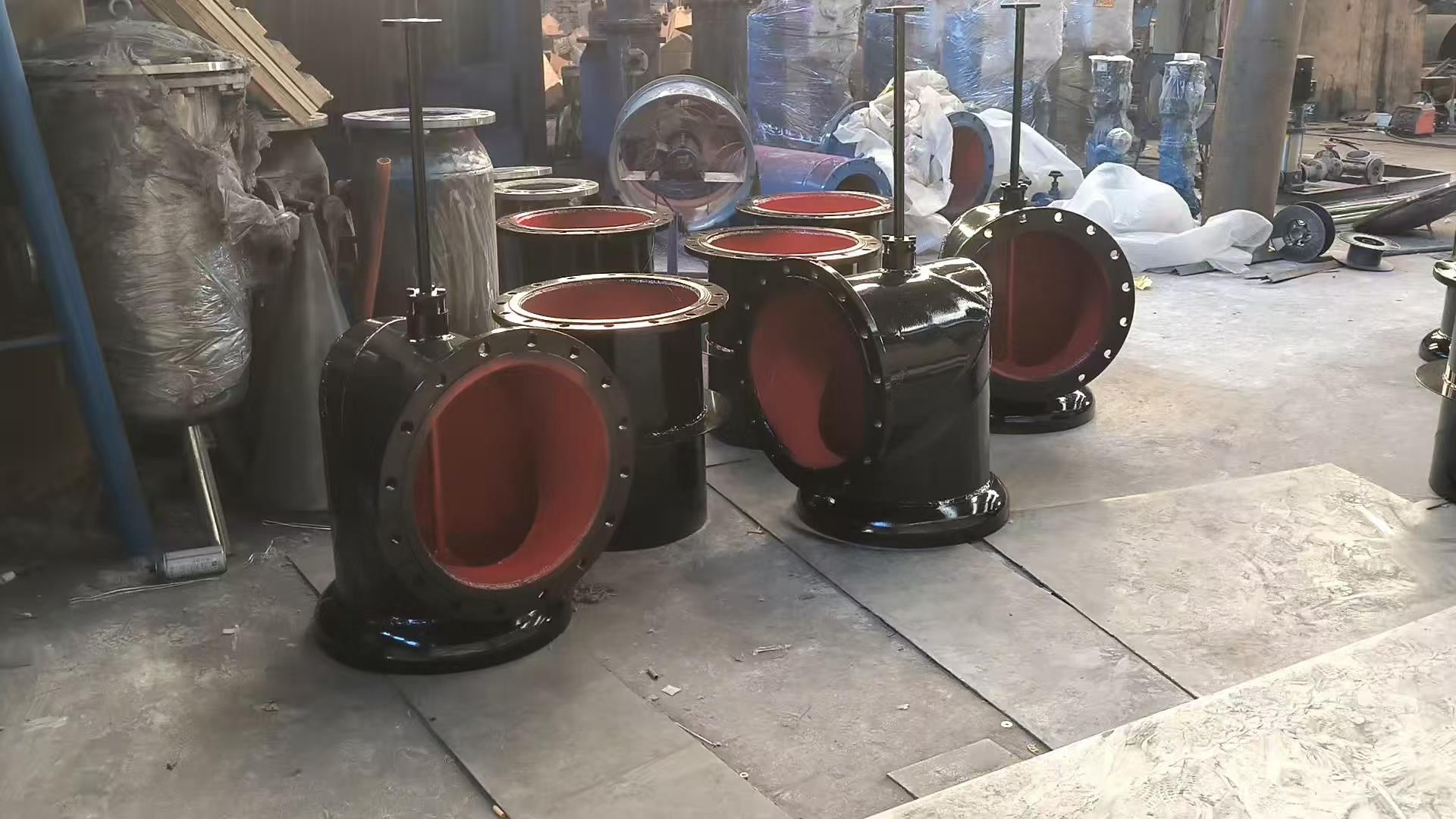

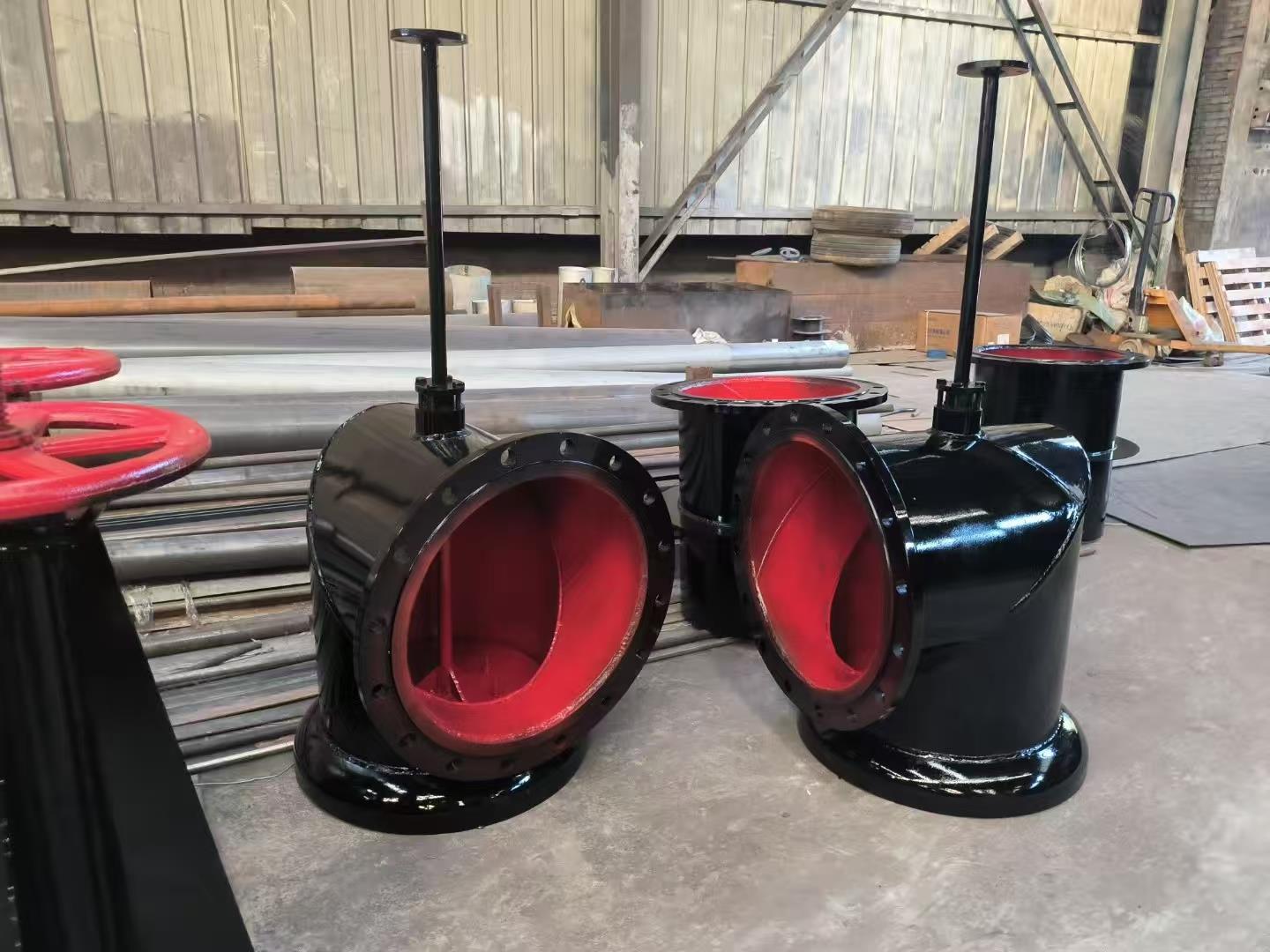

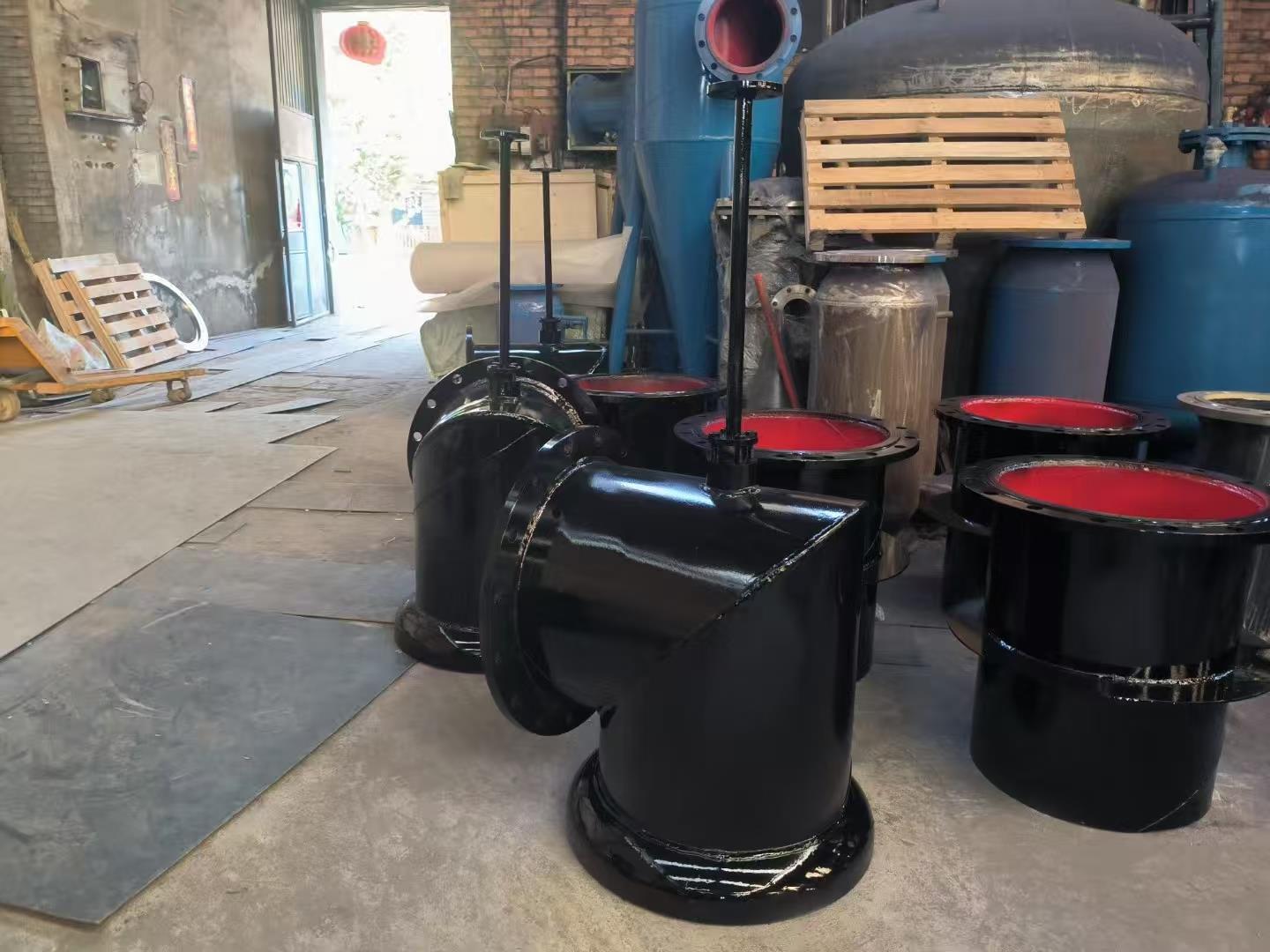

　　3、闸阀由阀体和阀舌构成。

　　7.电动装置

　　（1）阀体为焊接件，下部装有一锥形密

　　封环，与阀舌共同构成密封部分。

　　（2）阀舌由铸铁件与橡胶棒构成，通过带环螺钉组件与阀杆绞接，以保证阀的密封性能。

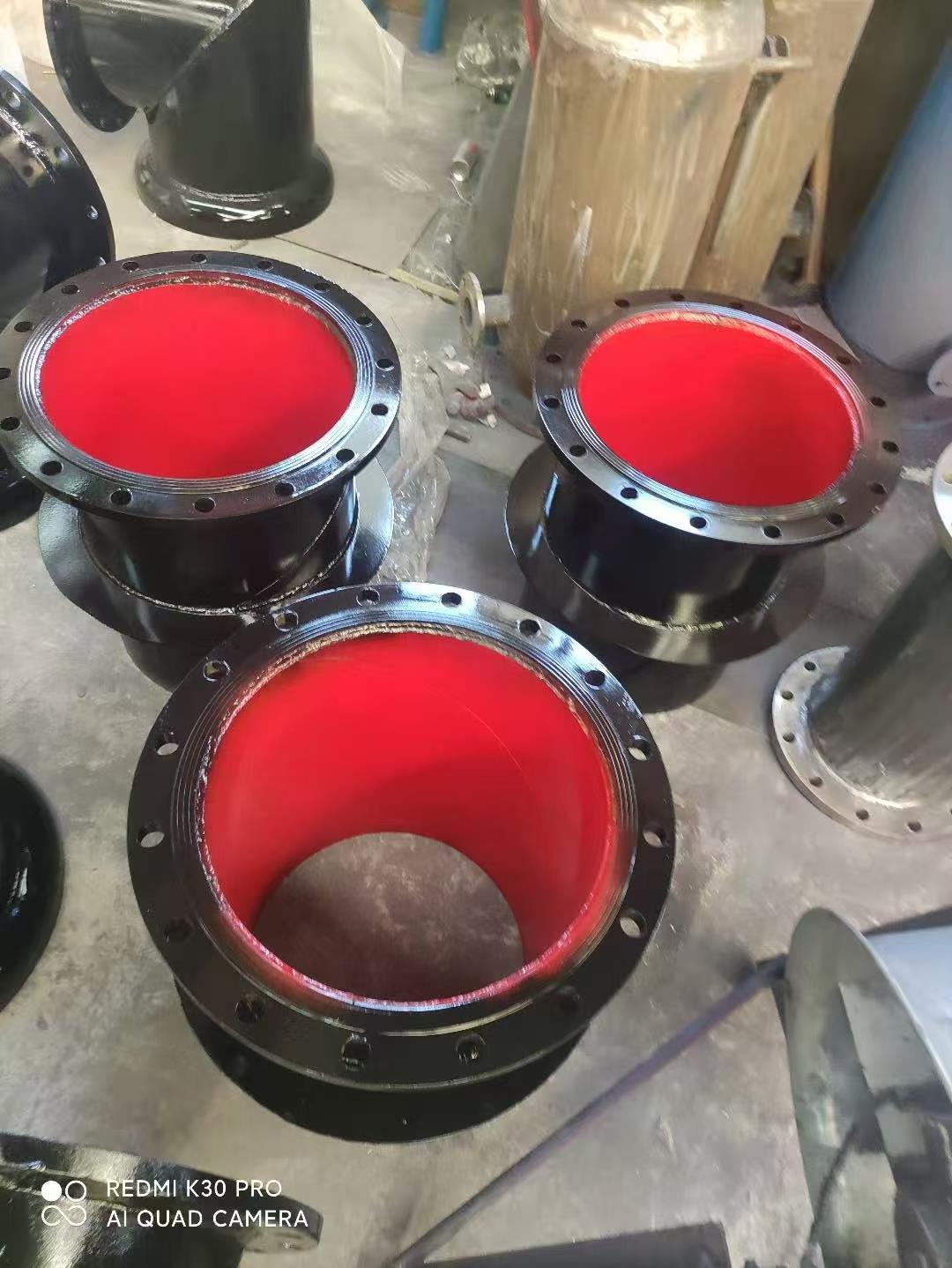

　　4、短管用于埋入配水井井壁，为焊接件。

　　5、连接杆的长度由配水井底板至泵房底板的高度差来确定。分为5米、4.5米、4米、3.5米四种规格。

　　用户也可以按实际安装高度确定连接杆的长度，按需定制。

　　三、安装

　　PZⅡ型配水闸阀外形及安装尺寸

　　1、本产品在存放期间，操纵台丝杠应涂以防锈油脂，避免日晒雨淋。阀门部件应避免沾染油脂，防止橡胶老化。P向

　　2、在灌注井壁时，预留短管孔和支撑闸阀的槽钢孔，泵房地面预留操纵台基础孔，

　　3、连接闸阀和短管的法兰（中间加石棉垫），把短管A向

　　穿入预留孔中，借闸阀的外露阀杆找好垂直度，固定支撑槽钢。

　　4、操纵台就位后，按说明书要求尺寸提升丝杠。

　　5、核对阀杆至丝杠间的连接杆长度，装上连接杆，再校对一下垂直度，把操纵台和短管固定。

　　6、卸下阀杆端部的卡环，检查整个机构操作是否灵

　　活。

　　7、PZⅡI型，应经常给涡轮箱加入润滑油脂。不同L值时的连接杆长度H4

　　型号450035004000

　　注：D2位操纵台底面凸起部分尺寸，基础预留孔应大于此数。

　　其它： 1、成套供应范围：操纵台一件、闸阀一件、短管一件、连接杆一件，用于闸阀和短管法兰连接的胶垫或石棉垫一件。 2、随机技术文件：产品合格证一份，本说明书一份。
