| 型号 |
Q41Y |
材质 |
碳钢 |

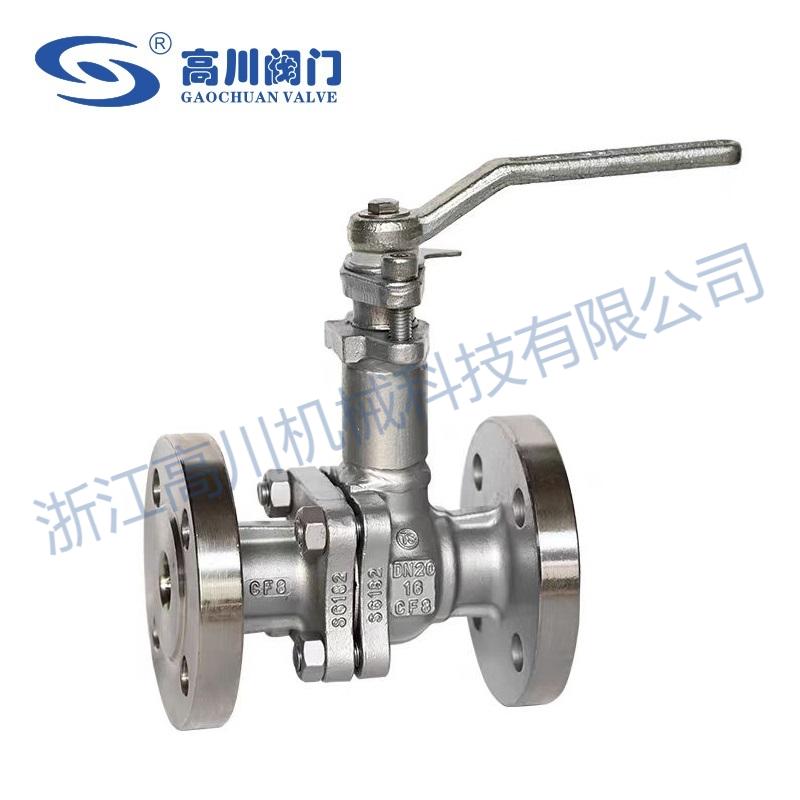

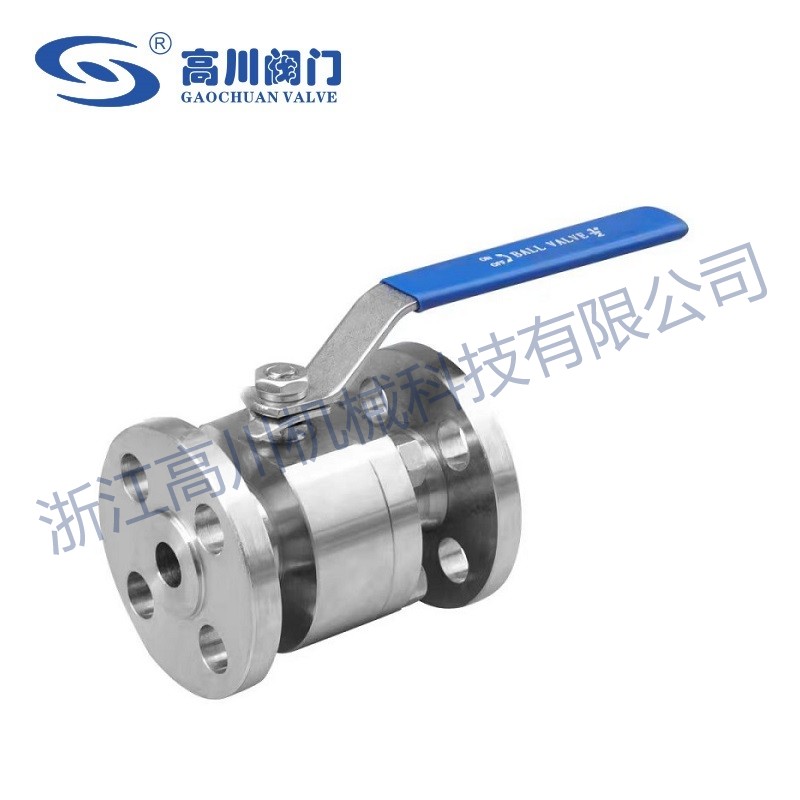

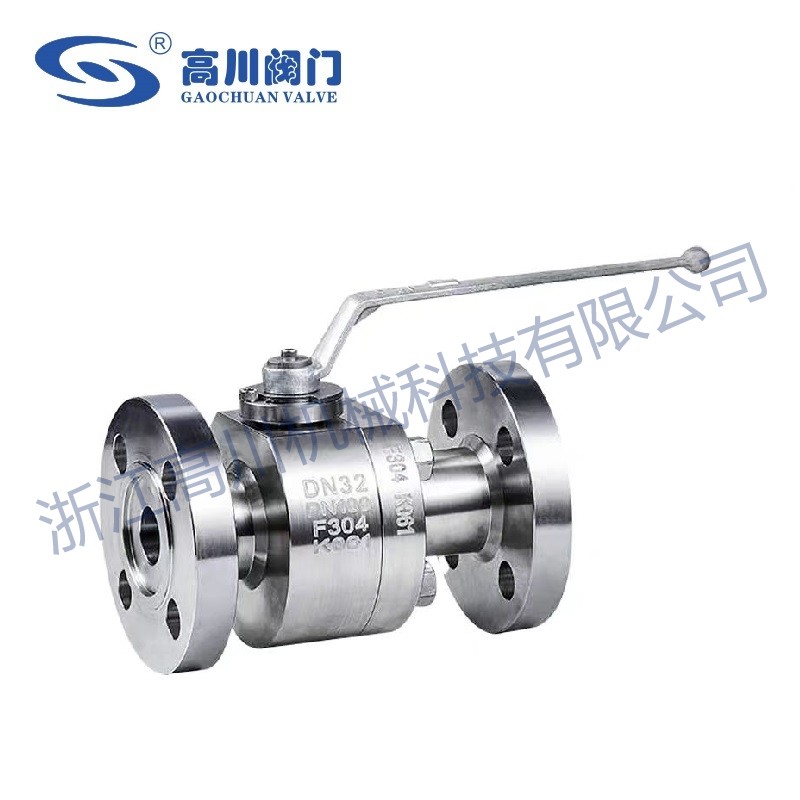

| 产品名称： | 高压硬密封球阀 | 产品型号： | Q41Y/Q61Y/Q11Y |
| 公称通径： | DN15～DN300 | 结构形式： | 球形 |
| 公称压力： | 1.6Mpa～32.0Mpa、Class 150～2500Lb | 连接方式： | 法兰、焊接、内螺纹、外螺纹 |
| 适用温度： | ≤550oC | 驱动方式： | 电动、气动 |
| 阀体材质： | 锻钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油品、蒸汽、气体、天然气 | 生产厂家： | 浙江高川机械科技有限公司 |
产品说明
Q41Y高压硬密封球阀主要用于石油，天然气，矿浆，泥浆，灰渣的长距离管线输送和城市煤气管道系统。由于长输管线用阀的特征，因而在设计时充分考虑了其承受管道应力的能力，以及安全性，耐候性，长期使用的可靠性等；密封，结构设计属高川公司。适用于Class 150～2500Lb，工作温度80℃～550℃的长输管线和一般工业管线，其安全、耐恶劣环境性等的设计均已进行特殊考虑，适用于水、油品、蒸汽、气体、天然气等介质。
产品特点
1.本产品所有部件均为锻件
2.采用下装式阀杆,设备倒密封结构
3.采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏
4.密封面采用STL合金，可耐磨耐高温。
5防静电、防火设计。 设计标准（美标）设计和制造标准按照: ASME B16.34,API6D等；
结构长度按照: ASME B16.10；
连接端尺寸按照：ASME B16.5,ASME B16.25；
检验和测试按照: API598；
防火设计按照：API607；计标标准（国标）设计和制造标准按照: GB12237—1989通用阀门 法兰和对焊连接钢制球阀
结构长度按照: GB12221；
连接端尺寸按照：JB/T79,GB9113,HG20592；
检验和测试按照: JB/T 9092、GB/T通用阀门 压力试验
主要零件材料
| 零件名称 | 碳钢A105 | 高温合金钢F22 | 超超临界合金钢F91 |
| 阀体 | ASTM A105 | A182 F22 | A182 F91 |
| 阀座 | ASTM A105喷涂碳化铬 | A638 660 喷涂碳化铬 | A638 660 喷涂碳化铬 |
| 球体 | 1Cr13喷涂碳化铬 | A638 660 喷涂碳化铬 | A638 660 喷涂碳化铬 |
| 阀杆 | 1Cr13 | A638 660 | A638 660 |
| 阀杆密封圈 | 304SS+柔性石墨 | INCONEL丝+柔性石墨 | INCONEL丝+柔性石墨 |
| 弹簧 | INCONEL X-750 | INCONEL X-750 | INCONEL X-750 |
| 螺栓 | A193 B7 | A193 B16 | A193 B16 |
| 螺母 | A194 2H | A194 4 | A194 7 |
主要性能规范
| 型号 | Q41/Y-160 | Q41/Y-320 | Q61/Y-160 | Q61/Y-320 | |
| 公称压力 PN（MPa） | 16.0 | 32.0 | 16.0 | 32.0 | |
| 试验压力 （Mpa） | 壳体 | 24.0 | 48.0 | 24.0 | 48.0 |
| 密封（液） | 17.6 | 35.2 | 17.6 | 35.2 | |
| 密封（气） | 0.6 | ||||
| 适用温度 | -40～425℃ | ||||
| 适用介质 | 水、泥浆，矿浆，煤渣，油品、氦、氢、氨等 | ||||
