| 型号 |
Q41TC |
材质 |
碳钢 |

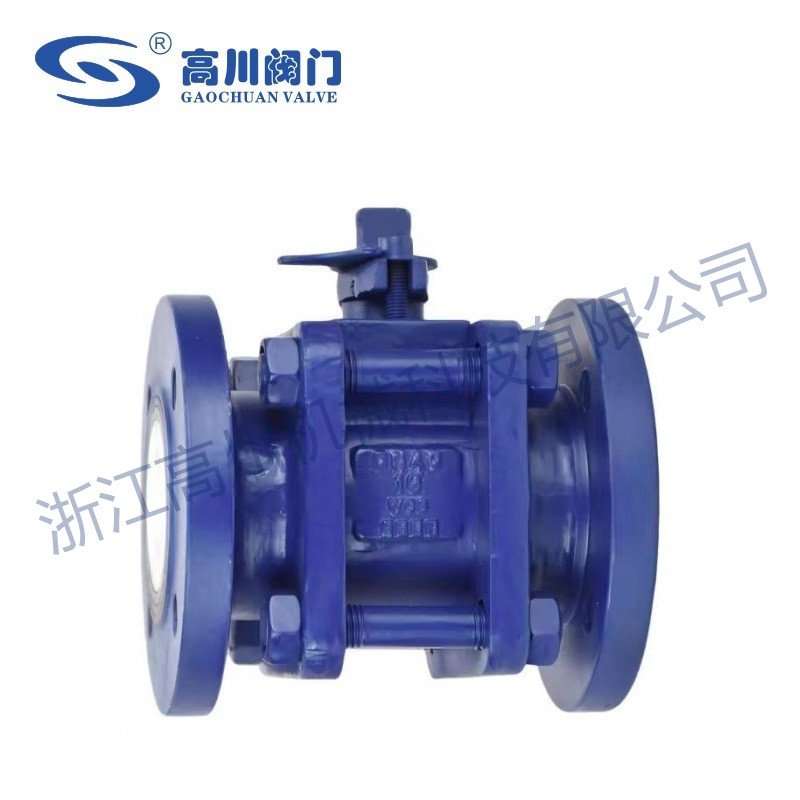

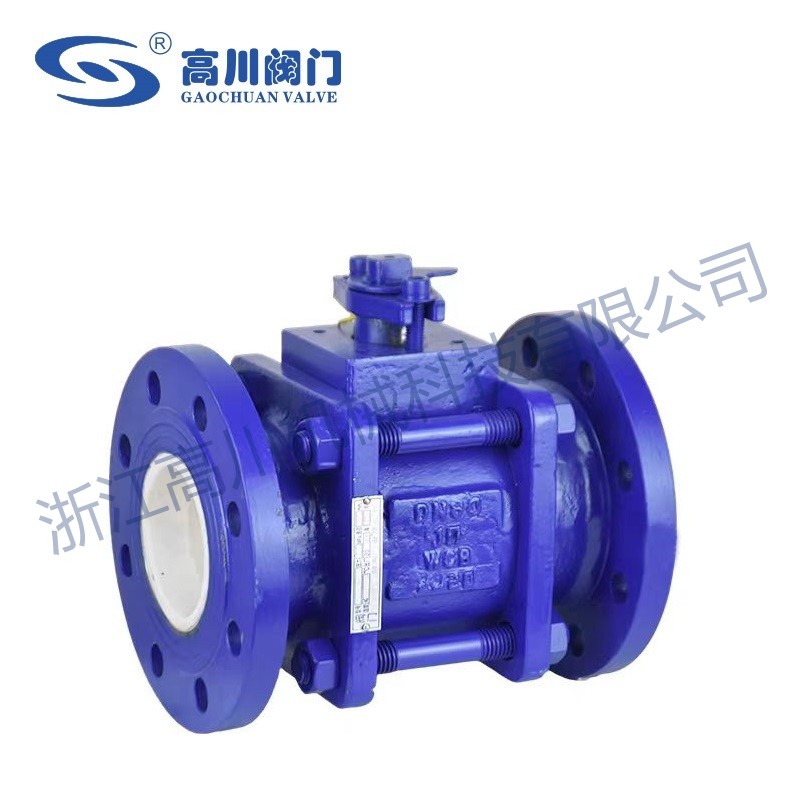

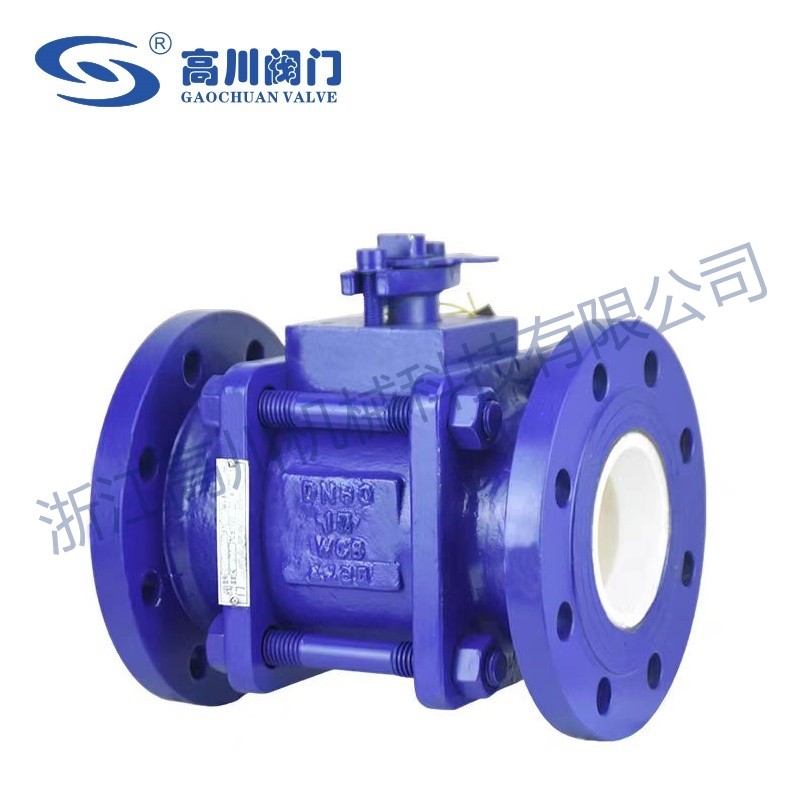

| 产品名称： | 手动陶瓷球阀 | 产品型号： | Q41TC |
| 公称通径： | DN15～DN300 | 结构形式： | 球形 |
| 公称压力： | 1.6Mpa～32.0Mpa | 连接方式： | 法兰、螺纹、对夹 |
| 适用温度： | -20oC～+180oC～350oC～550oC | 驱动方式： | 手动、电动、气动 |
| 阀体材质： | 锻钢、铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 酸、石灰、煤渣、带颗粒纤维状 | 生产厂家： | 浙江高川机械科技有限公司 |
产品说明
Q41TC手动陶瓷球阀具有超强的耐腐蚀、耐高温、耐磨损及耐冲蚀等显著特点。广泛应用于石化、冶金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。氧化锆陶瓷球阀具有成本低，运行经济性高和寿命长（是钛阀的2～4倍）的优点。其驱动方式有手动、气动、气动一弹簧复位、电动等。并可按用户的要求设计各类特殊陶瓷阀门。适用于各种酸、碱、盐类液体、气体介质环境，硬密封阀尤其适用于带颗粒、纤维状介质环境。
产品特点
阀门球体、阀座和阀体内部与介质接触部件均为结构陶瓷材料，具有出色的耐腐蚀、耐磨损和耐冲刷性能。
阀球和阀座精密研磨达到零泄露。技术数据连接标准：GB/T 9113
适用温度：-20°C~550°C
试验标准：GB/T 13927
公称通径：DN15~DN300材质阀体：碳钢/不锈钢
阀芯：结构陶瓷应用领域电厂脱硫脱硝
钢厂喷煤
冶金
造纸
硅粉输送
煤化工适用介质含固体颗粒的、、石灰水、石膏浆液、黑水、灰水等。
硅粉、煤灰、煤粉等高磨损、高腐蚀、干粉类介质。
设计制造标准规范
| 设计依据 | GB | API |
| 设计与制造标准 | JB/T10529-2005，GB/T12237-2007 | API608-2012 |
| 结构长度设计标准 | GB/T12221-2005 | ASME B16.10-2009 |
| 连接端设计标准 | GB/T9113-2010 | ASME B16.5-2013 |
| 驱动装置连接设计标准 | GB/T12223-2005 | BS EN ISO 5211-2001 |
| 主体材料设计标准 | GB/T12228-2006，NB/T47010-2010 | ASTM A105/A105M-2014，ASTM A182/A182M-2015 |
| 检验与试验标准 | JB/T 9092-1999 | API 598-2009 |
材料选型表
| 序号 | 名称 | 材质 |
| 1 | 阀体 | A105、WCB、SS304、SS316、CF8、CF8M、CF3、CF3M |
| 2 | 阀芯 | 氧化锆（3Y-ZrO2）、氧化铝（AI2O3） |
| 3 | 阀杆/轴套/填料压套 | 17-4PH、316L、合金材料 |
| 4 | 密封部件 | VMQ、FKM、PTFE |
| 5 | 填料 | PTFE、RPTFE、石墨 |
| 6 | 压板/支架 | CF8、WCB |
| 7 | 螺栓/垫圈 | A193-B7/A194-2H/SS304 |
主要材质表
| 1 | 阀体 | SS304 |
| 2 | 支架 | CF8 |
| 3 | 填料压套 | CF8 |
| 4 | 球体 | 陶瓷 |
| 5 | 阀座 | 陶瓷 |
| 6 | 中体 | 陶瓷 |
| 7 | 接管 | 陶瓷 |
| 8 | 阀杆 | 17-4PH |
| 9 | 密封填料 | PTFE |
| 10 | O型圈 | 硅胶 |
