| 型号 |
MCD-600 |
类型 |
经济型安检门 |
| 适用范围 |
各种公共场合 |
通道尺寸 |
200*55.5*70cm |
| 电源 |
220 |
功率 |
35w |
| 适用范围 |
各种公共场合 |
加工定制 |
是 |
| 整机净重 |
55KG |
产地 |
湖南永州 |

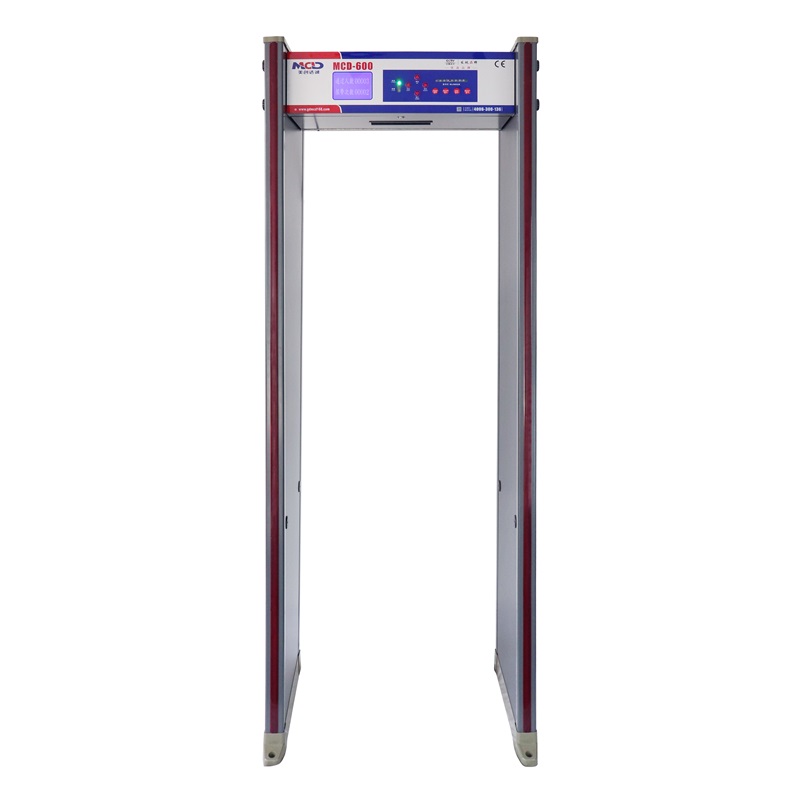

MCD-600安检门技术协议
设备描述
、安检门MCD-600设备简介（包括对功能的基本介绍）：
一、功能介绍:
1、防火、防水、防震设计：采用进口防火板为门板材料,有防火、防水、防震、重量轻等优点
2、5.7英寸大屏幕液晶显示面板和人性化的操作系统，中英文双语菜单设计，附带操作功能，使用方便。大气上档次。
3、 360o全方位探测：探测区内无盲区，探测区内各点探测均匀性好,
4、六个互相重叠的探测区域与人体等高的高亮度LED立柱灯报警显示相结合，判断金属物品的所在位置。
5、六个独立探测区和一个整体探测区，加宽型门板设计外观大气，探测更稳定、准确。
6、灵敏度可调：每个探测区的灵敏度可从0-255独立调节。
7、模块化设计：采用模块化设计，安装方便，故障易于排除。
8、采用数字电路信号处理系统，抗干扰能力更强，可有效防止漏报与误报。
9、智能化的计数统计功能，可准确计算通过人数和报警人数。
10、具有DSP信号处理数字过滤系统，有的抗电磁干扰能力和较强的防碰撞能力，可在人多拥挤的 情况下正常运行。
11、具有连续工作性能，任何时候不可能逃脱探测。能够自动测量和显示周围环境的干扰情况，有助于选择安装场地。
12、密码保护设置：具有密码保护功能，只有输入正确的密码才能修改参数，非操作人员无法改变安检门参数设置，便于管理。
13、符合当前国际安全标准，采用弱磁场发射技术，对心脏起搏器配带者、孕妇、软件、录像带等无损害。
二、技术标准
1、企业通过ISO9001:2008质量管理体系认证
2、产品通过欧盟CE认证
3、 严格执行《GB 15210-1994. 通过式金属探测门通用技术条件》国家标准。
4、基本安全：满足GB4793要求。
5、人身安全：满足NILECJ-0601标准。
6、辐射安全：符合EMC电磁辐射标准
7、产品符合安全与电子产品质量标准

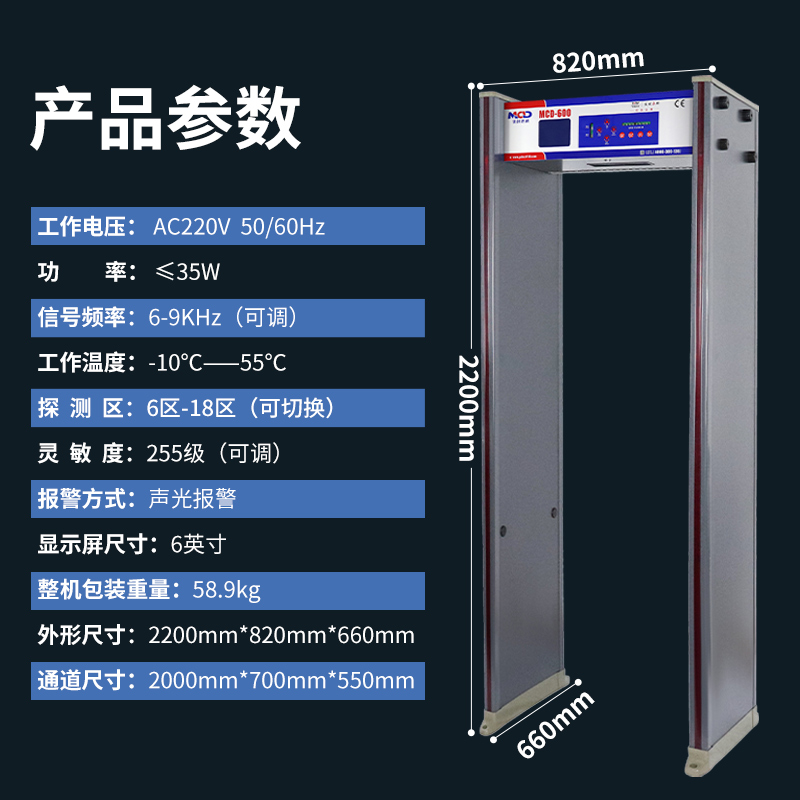

三、规格参数
1、探测程序：100级灵敏度调节，可分别满足不同场合需要。
2、人员通过率：大于60人次／每分钟。
3、电源：AC220V/50Hz 或 AC110V/60Hz
4、功耗: 35W。
5、工作环境：-20℃~50℃，≤95%RH。
6、外形尺寸：222.5*82*67cm
7、通道尺寸：200*55.5*70cm
8、包装尺寸：门板：226.5*70.6*17.5cm（2块/箱）
主机箱：75.4*25.6*46.6cm（1个/箱）
9、整机重：约64kg/套
四、标准配置（装箱清单）
| 序号
|
配件名称
|
单位
|
数量
| |
|
1
|
主机箱
|
台
|
1
| |
|
2
|
门板
|
扇
|
2
| |
|
3
|
六角螺丝
|
支
|
8
| |
|
4
|
保修卡/合格证
|
张
|
1
| |
|
5
|
产品说明书
|
本
|
1
| |
|
6
|
电源线
|
条
|
1
| |
五、测试标准
出厂以一元硬币为测试标准，出厂灵敏度设置为85。
六、安检门MCD-600 产品设计图：
七、安装、调试
1.装卸
售后安装人员进行装卸，如果不在现场进行按照安装及调试过程进行操作，售后人员给予电话指导。
2.安装环境要求
安检门周边远离大块金属，超声波，频谱仪等之类干扰仪器。必须要信号灯全灭安装环境方可正常工作，（如安装安检门的环境周边有金属物，建议安检门离大型金属物一米远的距离进行安装）
3.安装及调试过程（主导、协助等）
请在安装金属探测门前，仔细阅读注意事项，以保证产品能正常工作，避免外界干扰。
八、验收标准
1.包装情况
2.相关材料是否齐全
3.设备外观有无损伤
4.技术参数是否满足
5.产品试制情况
6.验收时间限制
九、产品交付资料
包含出厂合格证、维修保养手册、说明书等；
十、质量保证及售后服务
1）设备质保期从最终验收之日起 1年；
2）在质保期供货方应提供免费的技术支持；当得到甲方的故障通知后，乙方应实施保修义务，在8小时内响应，并在24小时内给出解决方案，以减少甲方的损失。若维修需要其他配件的由乙方协助采购并安装调试，48小时内需解决问题。
3）质量保证期后，供货商向用户终身提供及时的、的、价格优惠的技术服务和备品备件供应。
4）乙方应保证所供设备及零配件不属于工信部颁布的《国家高耗能落后机电设备淘汰目录》中被淘汰的落后机电产品，否则甲方有权要求乙方对落后产品进行更换或做退货处理；
