应用简介

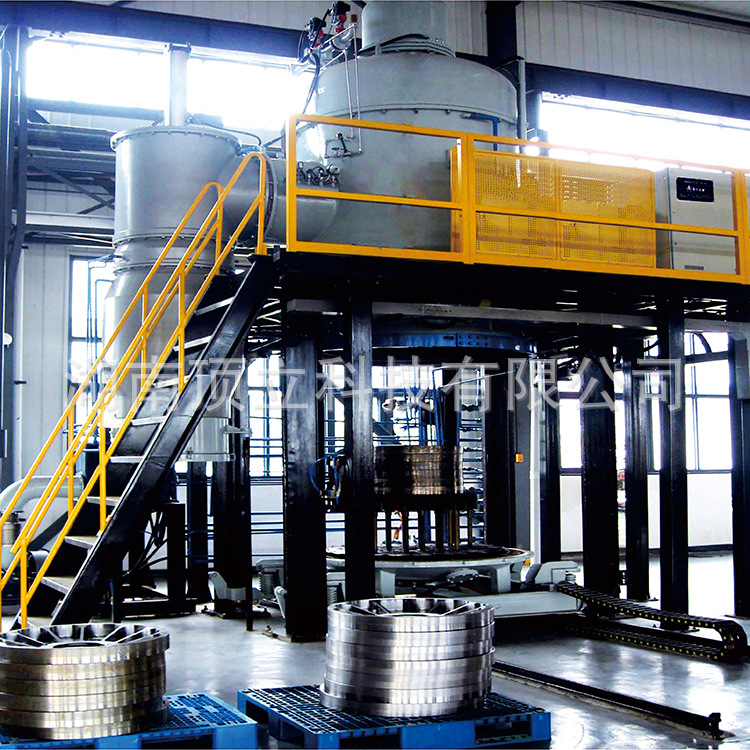

该立式底装料真空退火炉主要用于工具钢、模具钢、高速钢、超高强度钢、磁性材料、不锈钢、有色金属等材料的光亮退火。特别适用于对长杆形零件、轴类、板类零件等大型易变形工件的真空退火等。
技术特征
炉体是立式、单室、底装料形式，也可按实际状况选择底炉门开出移动结构。
炉胆经炉胆经模块化优化设计，炉温均匀性好。
底部炉门升降传动结构依据现场使用状况可进行多重选择。
升降结构具备自动消除升降系统的累计误差功能，运行平稳的、无振动。
产品主要规格
| 型号参数
|
VVA-0608S
|
VVA-0808S
|
VVA-0810S
|
VVA-1012S
|
VVA-1215S
|
VVA-1515S
|
VVA-1520S
|
|
有效热区Φ×H mm
|
Φ600×800
|
Φ800×1000
|
Φ1000×1000
|
Φ1000×1200
|
Φ1200×1500
|
Φ1500×1500
|
Φ1500×2000
|
|
装载重量kg
|
650
|
|
1000
|
1150
|
1300
|
1450
|
1800
|
|
加热功率kW
|
120
|
180
|
270
|
330
|
390
|
420
|
540
|
|
温度 ℃
|
1150
|
1150
|
1150
|
1150
|
1150
|
1150
|
1150
|
|
1350
|
1350
|
1350
|
1350
|
1350
|
1350
|
1350
| |
|
炉温均匀性℃
|
±5
|
±5
|
±5
|
±5
|
±5
|
±5
|
±5
|
|
真空度Pa
|
4×10-1
|
4×10-1
|
4×10-1
|
4×10-1
|
4×10-1
|
4×10-1
|
4×10-1
|
|
4×10-3/6×10-4
|
4×10-3/6×10-4
|
4×10-3/6×10-4
|
4×10-3/6×10-4
|
4×10-3/6×10-4
|
4×10-3/6×10-4
|
4×10-3/6×10-4
| |
|
压升率Pa/h
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
≤0.26
|
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
|
≤0.65
| |
|
气冷压力bar
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
配置选择
底装料形式：升降炉门可横向移动、升降炉门横向固定
垂直升降：丝杠升降、螺母升降
炉胆：石墨加热元件与石墨毡复合屏合成结构；
钼加热元件与全金属隔热屏合成结构；
真空泵组和真空计：进口；高品质国产
真空度：高真空；中真空
PLC：西门子；欧姆龙；三菱
控温仪表：日本岛电；英国欧陆；美国霍尼韦尔
热电偶：K型分度号；N型分度号；S型分度号
记录仪：有纸记录仪；无纸记录仪；
人机界面：模拟屏；计算机触摸屏
电器元件：高品质国产；施耐德；西门子
