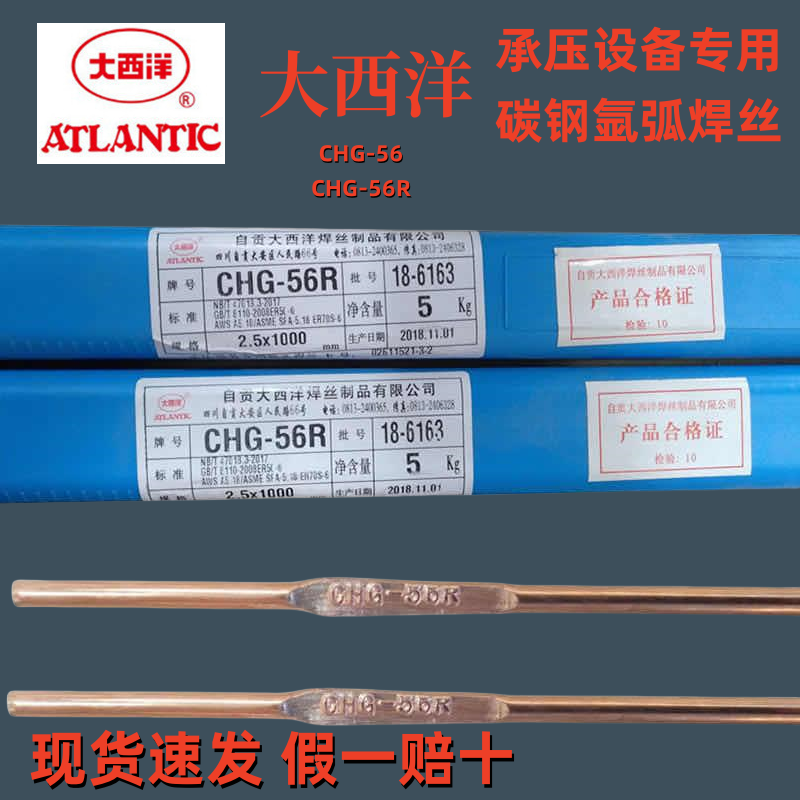

CHG-56R大西洋氩弧碳钢焊丝

　　CHG-56R

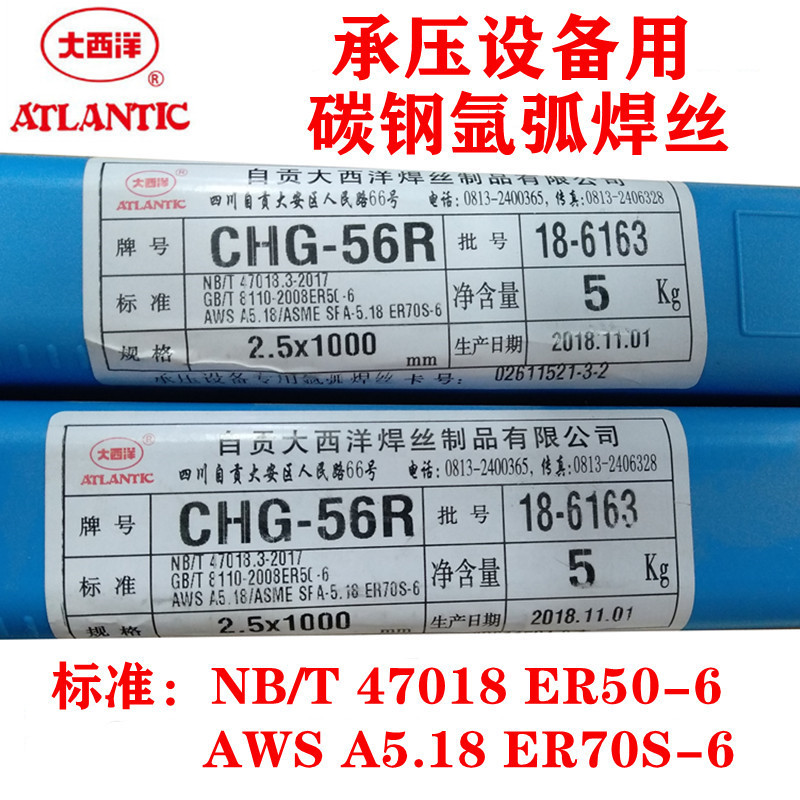

　　符合:NB/T470183ER50-6

　　GB/T8110ER50-6

　　说明:CHG-56R为碳钢用TIG焊丝，具有优良的焊接工艺性能，铁水流

　　动性能好、成形美观 承压设备用钢焊接材料

　　用途:适用于强度级别相当的承压设备用钢材的TIC焊接，如Q245R、

　　Q345R材质。

　　焊丝化学成分(质量分数): %

　　Mn S P Gr N Mo V Cn

　　标准值0.06-0..80-1.15|≤ 0.015|≤0.025|≤0.15

　　≤0.15 ≤ 0.15 ≤ 0.03 ≤0.50

　　一例 0.08 152 0.88 0.010 0.015 0.020 0.021 0.007 0.008 020

　　熔敷金属力学性能:(620Cx1h)

　　抗拉强度 屈服强度 断后伸长率 -30C冲击功

　　Rm(MPa Rer.(MPa) A(%) KV2(J)

　　标准值 >500 >≥420 >22 >47

　　一例 560 435 32 200

　　熔敷金属扩散氢含量要求:≤4.0mL100g(甘油法)

　　焊缝射线探伤要求:I级

　　注意事项:

　　1，保护气体流量:电流在100~200A时9~14L/min、电流在200~300A时

　　14~18L/min;钨极伸出长度约为3~5mm、弧长1~3mm;风速限制≤1.0M/s;建

　　议在焊接区背面通氩气保护。

　　2、在焊接过程中，焊接线能量的大小直接影响焊缝金属的力学性能及抗

　　裂性能等，应予以更多关注。

　　3、焊接前应严格清除焊接区的油、水份等杂质。

　　4，以上焊接要点以及建议仅供参考，用户在将焊丝用于正式产品焊接前

　　应根据自身焊接特点进行工艺评定。

　　保管、储存:

　　存放焊丝的库房应具备干燥通风环境，应注意环境温度及湿度。室内

　　温度在5C以上，相对湿度不超过60%，并离地面和墙壁要保持一定距离

　　(≥300mm);室内分类存放，并有明确的标识和不得存放有害介质。
