乐泰胶水401 瞬干胶原装 乐泰瞬干胶

　　 乐泰401瞬干胶

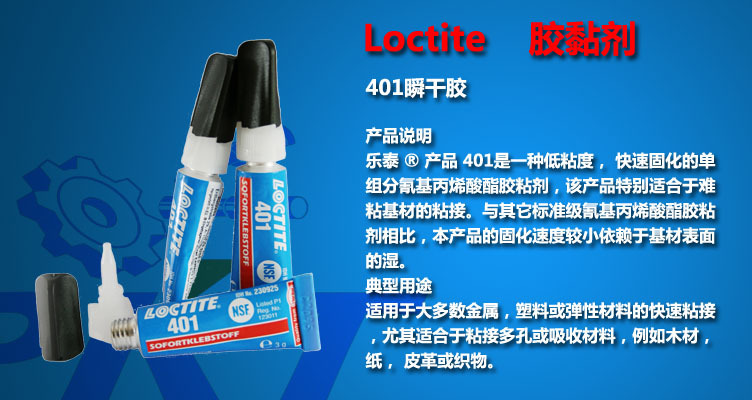

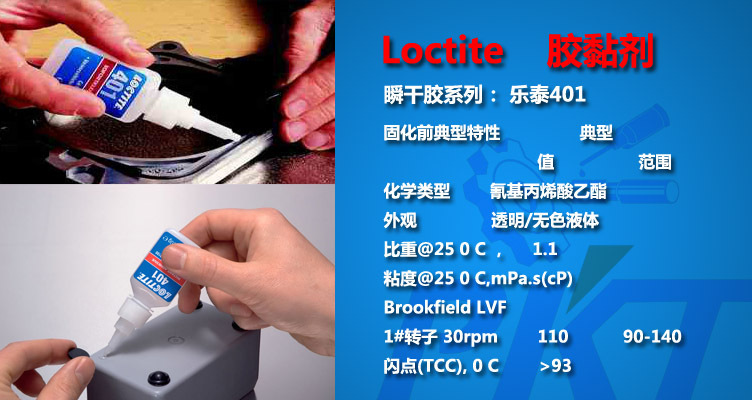

　　产品说明r

　　乐泰®产品401 是一种低粘度，快速固化的单组分氰基丙烯酸酯胶粘剂，该产品特别适合r

　　于难粘基材的粘接。与其它标准级氰基丙烯酸酯胶粘剂相比，本产品的固化速度较小依赖r

　　于基材表面的湿汽。r

　　r

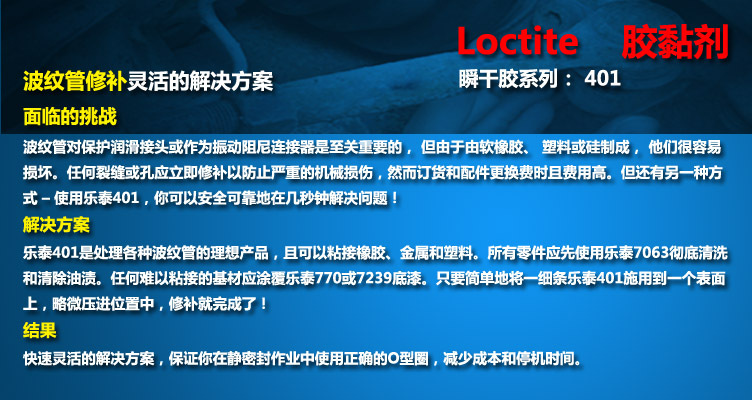

　　典型用途

　　适用于大多数金属，塑料或弹性材料的快速粘接，尤其适合于粘接多孔或吸收材料，例如r

　　木材，纸， 皮革或织物。 r

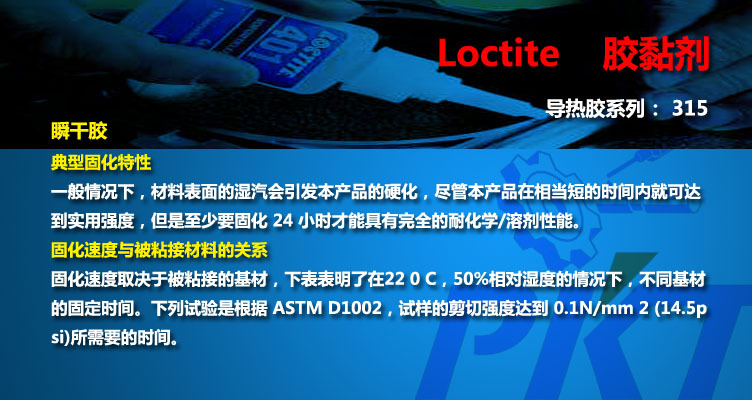

　　典型固化特性

　　一般情况下，材料表面的湿汽会引发本产品的硬化，尽管本产品在相当短的时间内**可达r

　　到实用强度，但是至少要固化24 小时才能具有完全的耐化学/溶剂性能。

　　固化速度与被粘接材料的关系

　　固化速度取决于被粘接的基材，下表表明了在220C，50%相对湿度的情况下，不同基材r

　　的固定时间。下列试验是根据ASTM 1002，试样的剪切强度达到0.1N/mm2(14.5psi)r

　　所需要的时间。r

　　被粘材料 固定时间(秒)

　　钢(脱脂) 5-20

　　铝 2-10

　　重铬酸锌 10-20r

　　氯丁橡胶 丁腈橡胶 ABS 2-10

　　PVC 2-10

　　聚碳酸酯 10-40

　　酚醛树脂 2-10

　　木材(巴尔沙木) 2-5

　　木材(橡木) 90-180

　　粗纸板 30-90

　　织物 2-20

　　皮革 5-15

　　纸 1-10r

　　r

　　固化速度与粘接间隙的关系

　　固化速率取决于粘接间隙，粘接间隙小固化速度快，粘接间隙增大将降低固化速度。r

　　化速度与湿度的关系

　　固化速度取决于室温下的相对湿度。下图是在不同湿度下，胶水用于丁腈橡胶粘接的拉伸r

　　强度与时间的关系图。

　　固化速度与促进剂的关系

　　粘接间隙过大，致使固化太慢时，使用促进剂可以提高固化速度。但是这样处理会降粘接r

　　的**终强度。因此建议进行试验以确定实际可达到的性能。r

　　r

　　典型耐环境性能

　　试验方法： 剪切强度 AS1002/ DIN EN 1465

　　基材： 喷砂低碳钢搭剪试样

　　固化工艺： 在 220C 下固化一周。 r

　　注意事项

　　本产品不宜在纯氧与(或)富氧环境中使用，不能做为**或其它强氧化性物质的密封材料r

　　使用。r

　　使用指南

　　要获得**性能，表面需清洁无油脂。本产品**较小粘接间隙(0.05mm)的场合，多

　　余的胶粘剂可用乐泰清洗剂**或溶解。

　　贮存条件

　　除另有说明外，本产品的理想贮存条件是放在8-210C(46-700F)温度范围内的阴凉干燥r

　　处，于原包装内存放。对于未开封氰基丙烯酸酯胶粘剂**的贮存温度是2~80C(36-46r

　　0F)对于冰箱中贮存的产品，在开封使用之前，应当使之回升到室温。为避免污染未用胶r

　　液，不要将任何胶液倒回原包装内. r

　　我们的优势r

　　我们不光提供原装**汉高乐泰、道康宁、3M、迈图等产品，更为广大客户朋友提供极r

　　具竞争优势的价格。r

　　我们是胶粘剂及施胶设备整体解决方案供应商，我们不止卖产品，我们更为客户提供r

　　全面而的售前指导和售后服务工作，直至广大客户的项目正常运转！
