汉高乐泰厌氧胶262 高强度厌氧型螺纹锁固胶

　　产品简介

　　乐泰ò产品262 是一种单组分，触变性，中高强度，厌氧型螺纹锁固胶。本产品在隔绝空

　　气的条件下，在两个紧密配合的金属面间固化。

　　典型用途

　　避免螺纹紧固件的松动和渗漏，产品有一定的润滑性(低的K 值)，便于装配。尤其适用于

　　承受大载荷部件上以抗冲击，振动和承受应力水平，例如用于转动装置中的螺栓，施工设

　　备或铁路组装件上。

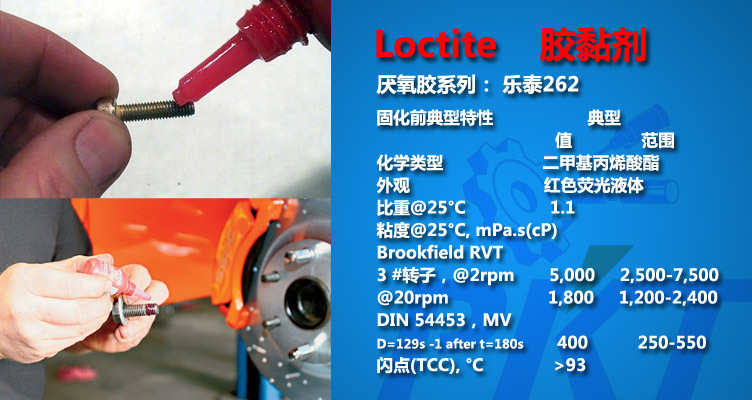

　　固化前典型特性

　　典型

　　值 范围

　　化学类型 二甲基丙烯酸酯

　　外观 红色荧光液体

　　比重@25°C 1.1

　　粘度@25°C, mPa.s(cP)

　　Brookfield RVT

　　3 #转子，@2rpm 5,000 2,500-7,500

　　@20rpm 1,800 1,200-2,400

　　DIN 54453，MV

　　D=129s-1 after t=180s 400 250-550

　　闪点(TCC), °C >93r

　　典型固化特性r

　　固化速度与被粘材料关系

　　固化速度取决于被粘材料的种类.下图所示是根据

　　ISO10964 标准测试的.产品262 用在M10 钢或其它

　　材料制成的螺母和螺栓上，在不同固化时间下，所

　　得到的破坏强度。r

　　固化后材料典型性能

　　物理性能

　　热膨胀系数，ASTM 696, K-1 80×10-6

　　导热系数，ASTM C177，W.m-1K-1 0.1

　　比热, kJ.kg-1K-1 0.3r

　　固化后材料特性

　　(在M10 钢制螺母和螺栓试样上，22°C 固化24小时后)

　　典型

　　值 范围

　　破坏扭矩, ISO 10964, N.m 22 14-29

　　(lb.in) (189) (125-250)

　　平均拆卸扭矩, ISO 10964, N.m 32 17-46

　　(lb.in) (275) (150-300)

　　松脱扭矩, DIN 54454, N.m 38 25-50

　　(lb.in) (330) (220-440)

　　大平均拆卸扭矩, DIN54454, N.m 40 25-55

　　(lb.in) (350) (220-490)

　　典型耐环境性能

　　测试方法： 松脱扭矩, DIN54454

　　基材： M10 磷化螺母和螺栓

　　固化工艺： 在 22°C 下固化一周r

　　耐化学/溶剂性能

　　在给定条件下老化，在22°C 下测试溶剂 温度 初始强度保有率%

　　100hr 500hr 1000hr 5000hr

　　机油 125 °C 85 85 75 75

　　含铅汽油 22°C 100 100 100 100

　　制动液 22°C 100 100 100 100

　　水/乙二醇87 °C 100 85 85 85

　　(50%/50%)

　　乙醇 22 °C 95 95 95 95

　　22 °C 95 95 95 95r

　　注意事项r

　　本产品不宜在纯氧与/或富氧环境中使用，不能用于**或其它强氧化性物质的密封材料使r

　　用。

　　有关本产品的安全注意事项，请查阅乐泰的材料安全数据资料(MSDS)。

　　在粘接之前要使用水性清洗液清洗被粘接表面时，重要的是检查清洗液和胶粘剂的相容性。

　　在某些情况下，这些水性清洗液会影响胶液的固化和性能。

　　本产品通常不适宜用在塑料件上(尤其是可能造成应力开裂的热塑性塑料)。建议用户在使用

　　前确认好本产品同这类被粘接材料的相容性

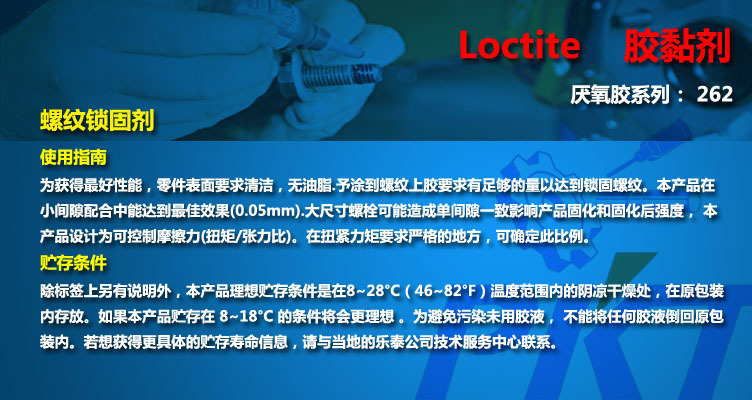

　　使用指南

　　为获得**性能，零件表面要求清洁，无油脂.予涂到螺纹上胶要求有足够的量以达到锁固

　　螺纹。本产品在小间隙配合中能达到**效果(0.05mm).大尺寸螺栓可能造成单间隙一致

　　影响产品固化和固化后强度，本产品设计为可控制摩擦力(扭矩/张力比)。在扭紧力矩要求

　　严格的地方，可确定此比例。

　　贮存条件

　　除标签上另有说明外，本产品理想贮存条件是在8~28°C（46~82°F）温度范围内的阴凉干

　　燥处，在原包装内存放。如果本产品贮存在8~18°C 的条件将会更理想。为避免污染未用胶

　　液，不能将任何胶液倒回原包装内。
