批发特价汉高原装乐泰3106 紫外线乐泰代理商

　　产品简介

　　乐泰®产品3106 是一种单组分，触变形胶粘剂，当该产品暴露于紫外线和/或具有足够强r

　　度的可见光下**会快速固化。r

　　典型用途

　　乐泰产品 3106 主要适用在要求有大的间隙填充能力(0.25mm) 和结合点柔韧的场合，r

　　用于将坚硬和柔韧的 PVC 粘结到聚碳酸酯上。它的柔韧特性提高了粘接面承受载荷的能r

　　力，改善了减震特性。另外本产品对大多数基材都表现出良好的粘接特性，包括玻璃许多r

　　塑料和大多数金属。适用在电动机平衡装置上。r

　　r

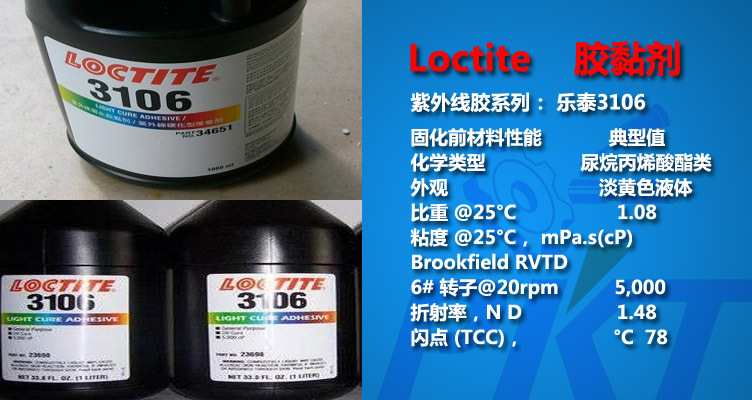

　　固化前材料性能

　　典 型 值

　　化学类型 尿烷丙烯酸酯类

　　外观 淡黄色液体

　　比重 @25°C 1.08

　　粘度 @25°C， mPa.s(cP)

　　Brookfield RVTD

　　6# 转子@20rpm 5,000

　　折射率，N D 1.48

　　闪点 (TCC)， °C 78r

　　应 力 开 裂

　　将 液 态 胶 粘 剂 涂 到 为 了 产 生 不 同 应 力 水 平 而 事 先

　　被 弯 曲 的 聚 碳 酸 酯 方 形 杆 上 ， 杆 的 尺 寸 为 64mm×

　　13mm× 3mm 。 记 录 产 生 裂 纹 或 应 力 开 裂 的 时 间 。

　　应力开裂 ，ASTM 3929，7N/mm 2 >15分钟

　　(1000psi)

　　应力开裂，ASTM 3929，12N/mm 2 13-14 分钟

　　(1750psi)

　　典型固化特性

　　当该产品在紫外线和/或具有足够强度的可见光下**会固化。要想使暴露于空气中的表面

　　完全固化，使用 260nm 的紫外光照射。固化速度和**终固化深度取决于光强，光源的

　　光谱分布，暴露时间和被粘接材料的透光性。

　　注：这里提到的紫外线 光强是利用 OAI 306紫外线光强测量仪在 365nm 下测定的。

　　固 定 时 间

　　将 两 片 1cm 长 的 聚 碳 酸 酯 试 样 搭 接 到 一 块 ， 搭 接长 度 为 13mm ， 胶 层

　　间 隙 为 0.5mm ， 在 光 源 的 照 射下 使 之 固 化 。 10 秒 内 搭 接 件 承 受 3Kg

　　的 重 量 而 不破 坏 的 光 照 时 间 即 为 固 定 时 间 。

　　注意事项r

　　本产品不宜在纯氧与 / 或富氧环境中使用，不能用于**或其它 强氧化 性物质的密封材

　　料使用。有关本产品的安全注意事项，请查阅 乐泰的材料安全数据资料 (MSDS) 。

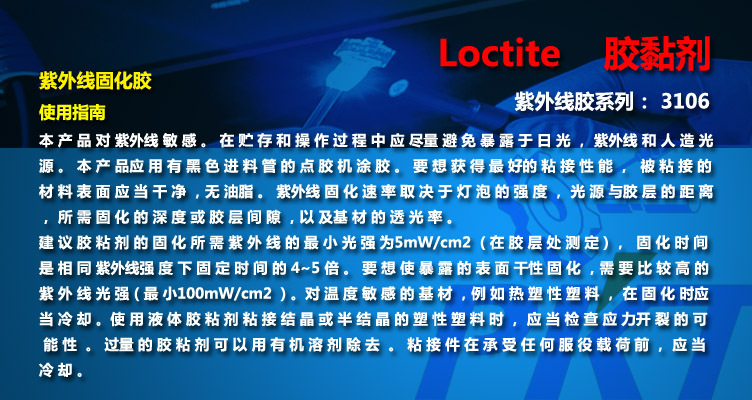

　　使用指南

　　本产品对紫外线敏感。在贮存和操作过程中应尽量避免暴露于 日光，紫外线和人造光源。

　　本产品应用有黑色进料管的点胶机 涂胶。要想获得**的粘接性能， 被粘接的材料表面

　　应当干净，无油脂。 紫外线固化速率取决于灯泡的强度，光源与胶层的距离，所需固化

　　的深度或胶层间隙，以及基材的透光率。建 议 胶 粘 剂 的 固 化 所 需 紫 外 线 的 **

　　小 光 强 为5mW/cm2( 在胶层处测定 ) ，固化时间是相 同紫外线强度下固定时间的

　　4~5倍。要想使暴露的表面干性 固 化 ，需要 比 较 高 的 紫 外 线 光 强 ( **小100m

　　W/cm2) 。对温度敏感的基材，例如热塑性塑料，在固化时应当冷却 。使用液体胶粘

　　剂粘接结晶或半结 晶的热塑性塑料时， 应当检查应力开 裂的可能 性。过量的胶粘剂

　　可以用有机溶剂除去。粘接件在承受任何服役载荷前， 应当冷却。

　　贮存条件

　　除另有说明外，本产品的理想贮存条件是放 在8~28°C（46~82°F）温度范围内的阴凉干燥处，于原包装内存放的贮存温度是 8~18°C。为避免污染未用胶液，不能将任何胶液倒回原包装内。若想获得更具体的贮存寿命信息，请与当地的乐泰公司技术服务中心联系。

　　我们是胶粘剂及施胶设备整体解决方案供应商，我们不止卖产品，我们更为客户提供

　　全面而的售前指导和售后服务工作。
