无人机飞行中减震核心器件阻尼转轴技术方案

无人机飞行过程中，机身受气流扰动、电机振动、地形反馈等多重因素影响，易产生高频振动，直接影响云台拍摄稳定性、飞控系统精准度及整机飞行安全性。阻尼转轴作为无人机减震系统的核心器件，主要应用于云台、机臂、起落架等关键部位，通过精准的阻尼控制与结构设计，吸收并衰减振动能量，抑制机身共振，保障无人机在复杂飞行环境下的稳定运行。本方案针对无人机飞行减震需求，结合行业技术标准与实战应用经验，提出适配多场景、高性能的阻尼转轴技术实现方案，解决振动干扰导致的画质模糊、部件损耗、飞行失控等核心问题。

一、方案设计核心目标

本阻尼转轴技术方案以“精准减震、稳定可靠、适配多元、长效耐用”为核心目标，具体满足以下技术要求，适配消费级、工业级、植保级等各类无人机的飞行减震需求：

• 减震性能：可有效衰减10Hz-2000Hz高频振动，振动传递率≤15%，确保云台拍摄无拖影、飞控数据无干扰，适配无人机高速飞行、低空悬停、复杂气流等多工况；
• 阻尼控制：阻尼力矩可调范围0.1N·m-50N·m，控制精度≤±3%，实现旋转顺畅无卡顿、角度定位精准不漂移，兼顾减震效果与操作灵活性；
• 环境适配：可在-40℃~85℃宽温域稳定工作，盐雾测试达500小时无锈蚀，防水防尘等级≥IP67，适配沿海、高原、植保等恶劣飞行环境；
• 结构耐用：采用高强度轻量化设计，耐磨寿命≥2万次旋转/折叠，扭矩衰减率≤10%，满足无人机长期高频飞行的使用需求，降低维护成本；
• 兼容性：支持多机型、多部位适配，可根据无人机云台尺寸、机臂结构、负载需求进行定制化设计，适配空心过线、角度限位等特殊功能需求。

二、核心技术原理

阻尼转轴的减震核心的是通过“阻尼耗能+结构缓冲”双重作用，将无人机飞行产生的振动能量转化为热能或其他可控能量，从而抑制振动传递。其核心技术原理基于粘性阻尼与摩擦阻尼协同作用，结合精密结构设计，实现振动的精准衰减与姿态稳定控制，具体分为三个层面：

（一）阻尼耗能原理

采用粘性阻尼与摩擦阻尼复合设计，当无人机产生振动时，转轴内部阻尼介质（硅油）与阻尼片发生相对运动，通过介质粘性摩擦消耗振动能量，同时摩擦片组的精准贴合的产生可控摩擦力，进一步衰减高频振动，避免振动通过转轴传递至云台、飞控等核心部件。其中，粘性阻尼负责衰减高频小幅度振动，摩擦阻尼负责抑制低频大幅度振动，二者协同作用，实现全频段振动覆盖衰减，解决单一阻尼类型减震效果有限的问题。

（二）结构缓冲原理

转轴采用柔性缓冲结构设计，在轴体与连接座之间增设弹性缓冲件，配合精密间隙控制（间隙≤0.01mm），可有效吸收瞬时冲击振动（如起落架着陆冲击、气流突变冲击），避免刚性碰撞导致的部件损伤，同时减少振动在转轴内部的传递损耗，确保减震效果的稳定性。此外，通过优化转轴几何结构，降低转动偏心量，控制径向圆跳动≤0.005mm，避免转轴自身旋转产生的振动干扰，进一步提升减震精度。

（三）姿态稳定原理

结合无人机飞行姿态反馈，阻尼转轴可实现阻尼力矩的动态自适应调节，通过与飞控系统联动，实时感知机身振动幅度与频率，自动调整阻尼力度，确保在不同飞行工况（如高速飞行、悬停、转弯）下，转轴始终保持最佳减震状态，同时实现云台、机臂的精准角度定位，避免因振动导致的姿态偏移，保障飞行稳定性与拍摄精度。这种动态适配能力，可有效应对复杂飞行环境下的振动变化，提升无人机的环境适应性。

三、详细技术实施方案

（一）材料选型与处理工艺

材料选型核心是兼顾高强度、轻量化与减震性能，同时提升环境适应性与耐用性，具体选型与处理工艺如下：

1. 轴体材料：选用航空级高强度合金钢（20CrMnTi）与65Mn弹簧钢复合材质，兼顾刚性与韧性，抗拉强度≥1200MPa，通过渗碳淬火处理，表面硬度达HRC58-62，耐磨性提升30%，同时采用空心轴结构设计，在保证强度的前提下，重量降低15%，减少机身负载，助力无人机续航提升；
2. 阻尼介质：选用高温-resistant硅油（耐温-40℃~85℃），粘度系数稳定，无凝固、无流失，确保不同温度环境下阻尼力矩稳定，同时具备良好的润滑性能，减少内部部件磨损，延长转轴使用寿命；
3. 摩擦片材料：采用铜基粉末冶金摩擦片，配合自润滑涂层（聚四氟乙烯），摩擦系数稳定（0.15-0.2），无卡顿、无异响，可承受万次以上摩擦无明显磨损，扭矩衰减率≤10%，解决传统摩擦片易磨损、阻尼失效的痛点；
4. 表面处理：轴体采用镀镍+钝化处理（膜厚5μm），盐雾测试达500小时无锈蚀，适配潮湿、盐雾等恶劣环境；阻尼腔采用阳极氧化处理，提升密封性与耐腐蚀性，防止阻尼介质泄漏，确保减震性能长期稳定。

（二）结构设计细节

结合无人机不同部位的减震需求，采用差异化结构设计，确保阻尼转轴与无人机机身、云台、机臂完美适配，同时最大化发挥减震效果，具体结构设计如下：

1. 云台阻尼转轴结构

针对云台拍摄减震需求，采用双阻尼片+螺旋弹簧预紧结构，实现0.1N·m-10N·m阻尼力矩可调，控制精度≤±3%，支持360°无极旋转与任意角度悬停，定位精度误差≤1°，避免振动导致的云台画面拖影。转轴内置双道O型氟橡胶密封件，实现IP67防水防尘，防止雨水、沙尘侵入内部，影响阻尼性能；同时设计螺旋油道（槽长50-100mm，螺距0.5-1mm），确保阻尼介质均匀分布，提升阻尼力矩的稳定性，适配消费级航拍、工业级巡检等无人机云台使用场景。

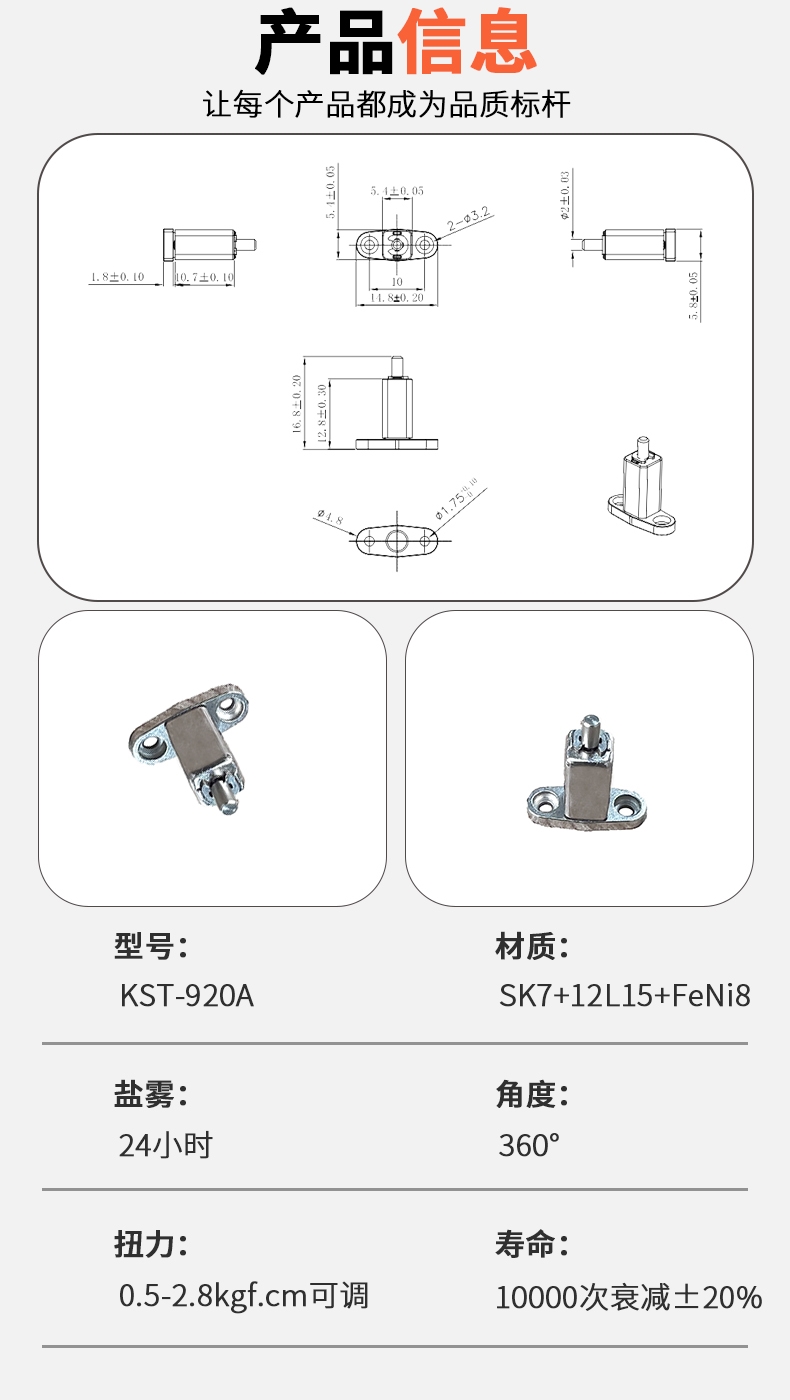

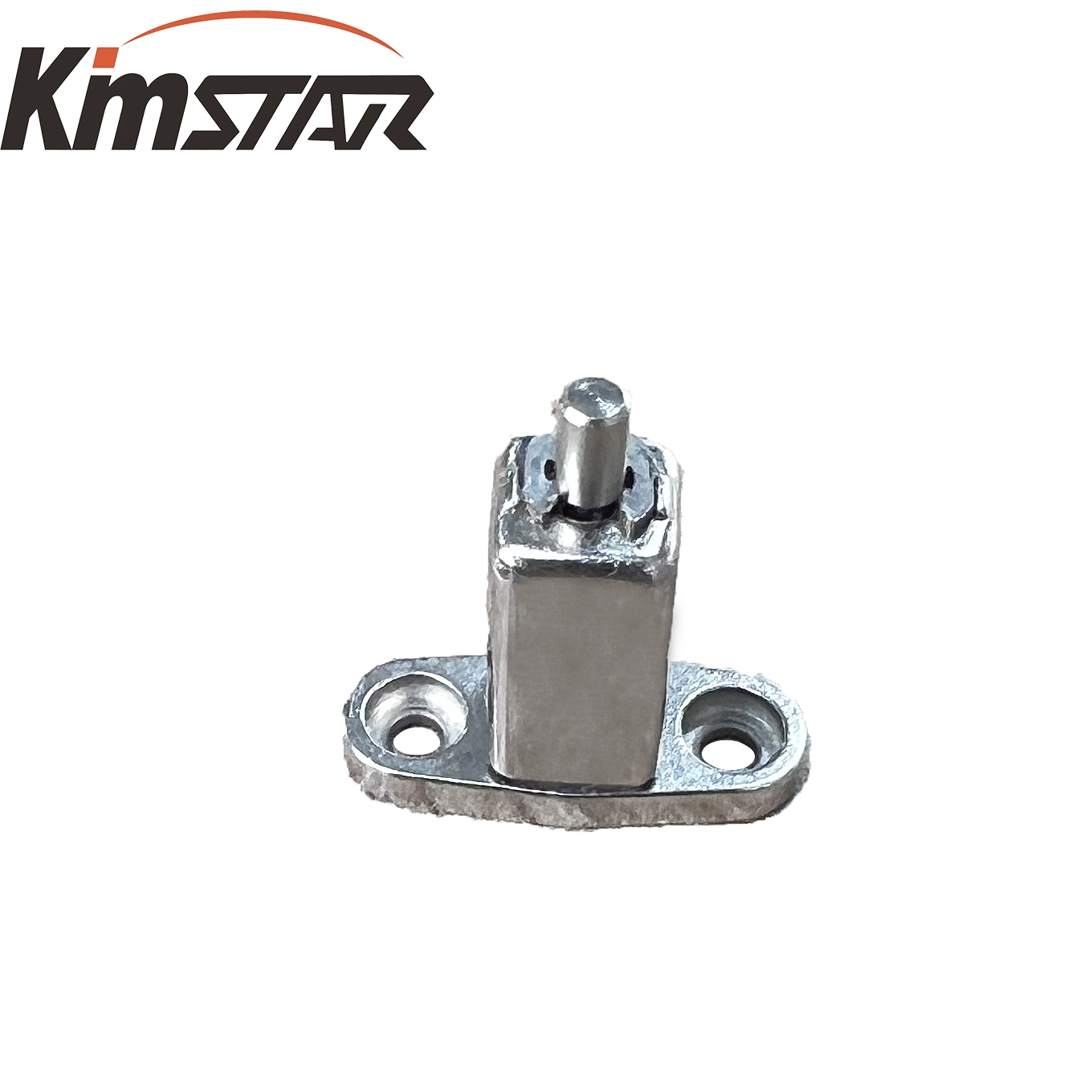

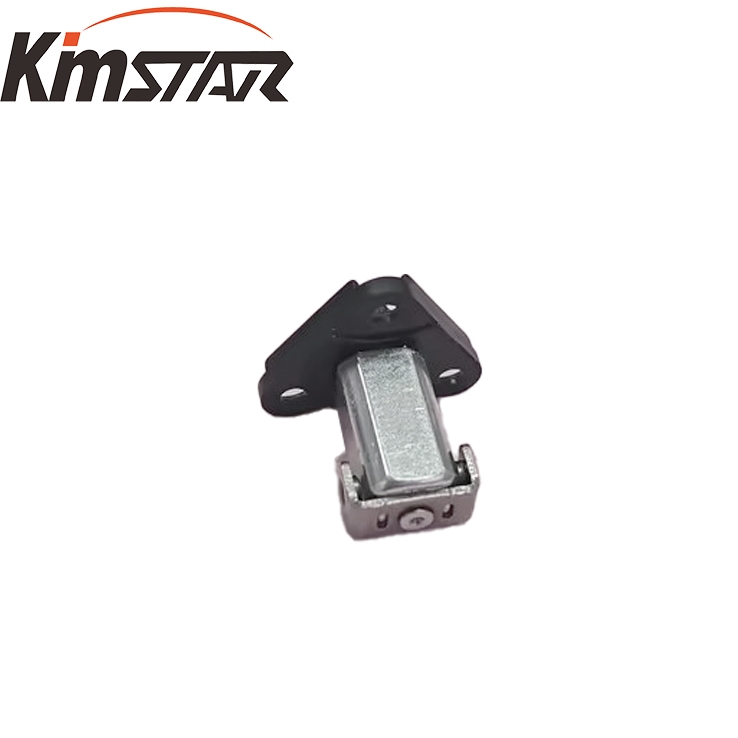

2. 机臂阻尼转轴结构

针对机臂振动传递问题，采用柔性缓冲+多阻尼层结构，增设弹性缓冲件（硅胶材质），可吸收机身电机产生的低频振动，振动传递率≤15%；轴体采用一体化成型工艺，减少装配误差，同轴度≤0.005mm，避免机臂旋转时产生偏心振动。同时支持机臂折叠功能，折叠角度可定制（0°-180°），折叠处设计限位结构，防止过度旋转导致的部件损伤，阻尼力矩适配机臂负载（5N·m-50N·m），兼顾减震效果与机臂支撑稳定性，适配折叠式无人机、植保无人机等机型。

3. 起落架阻尼转轴结构

针对起落架着陆冲击减震需求，采用液压阻尼+弹性缓冲复合结构，可有效吸收着陆时的瞬时冲击振动，减少冲击对机身核心部件的损伤；阻尼力矩可根据起落架负载动态调节，确保着陆平稳，同时设计角度限位（0°-90°），保证起落架展开后稳定支撑机身。轴体采用高强度铝合金材质，进一步轻量化，同时具备良好的抗冲击性能，适配多地形着陆场景（草地、山地、硬质地面），提升无人机着陆安全性。

（三）阻尼控制技术

采用精准阻尼控制技术，实现阻尼力矩的精准调节与动态适配，确保不同飞行工况下的减震效果，具体技术实现如下：

1. 扭矩精准控制：通过自研精密弹簧与阻尼片组合结构，配合德国DMG五轴加工中心精密加工，将阻尼力矩控制精度提升至±3%，远超行业±5%的标准，可根据无人机不同部位的减震需求，精准调节阻尼力矩，避免“过紧卡顿”或“过松减震失效”的问题；
2. 动态自适应调节：搭载微型扭矩传感器，实时采集转轴振动数据与扭矩变化，通过单片机控制模块，自动调节阻尼力矩，适配不同飞行工况（如高速飞行时增大阻尼，悬停时减小阻尼），确保减震效果与操作灵活性的平衡，同时联动飞控系统，实现姿态协同稳定；
3. 动平衡校准：每款阻尼转轴出厂前，通过日本三丰动平衡测试仪进行全检，确保高速旋转时无偏心振动，动平衡精度达G2.5级，彻底解决转轴自身旋转产生的振动干扰，进一步提升减震效果；
4. 角度定位控制：采用齿轮限位与阻尼反馈结合的方式，实现任意角度精准定位，定位精度误差≤1°，支持45°、90°、180°等固定角度限位定制，适配云台俯仰调节、机臂折叠等不同使用需求，避免因振动导致的角度漂移。

（四）生产与品控标准

为确保阻尼转轴的性能稳定性与一致性，严格遵循以下生产与品控标准，实现全流程质量管控：

1. 生产工艺：采用自动化生产线，实现轴体加工、阻尼装配、密封处理等工序一体化，减少人工装配误差；关键工序（如五轴加工、阻尼调试）采用专人管控，确保加工精度与装配质量，其中轴颈与轴套经过精密磨削，表面粗糙度Ra≤0.8μm，确保配合面光滑无毛刺；
2. 品控检测：建立三级品控体系，原材料进场检测（材料硬度、粘度、耐腐蚀性）、生产过程检测（加工精度、装配间隙、阻尼力矩）、成品出厂检测（振动传递率、动平衡、环境适应性），每批次产品抽样检测比例≥10%，不合格产品全部返工；
3. 环境测试：成品需通过高低温测试（-40℃~85℃，持续72小时）、盐雾测试（500小时）、防水防尘测试（IP67）、寿命测试（2万次旋转/折叠，扭矩衰减率≤10%），确保在恶劣环境下仍能稳定工作；
4. 标准合规：产品符合ISO9001、IATF16949质量体系认证，阻尼介质符合RoHS环保标准，适配国内外无人机行业技术规范，可满足不同地区的市场需求。

四、适配场景与定制化方案

（一）适配场景

本技术方案设计的阻尼转轴，可广泛适配各类无人机场景，覆盖消费级、工业级、植保级等多领域，具体适配场景如下：

• 消费级无人机：云台减震、机臂折叠，适配航拍、自拍等场景，确保拍摄画面清晰稳定，操作顺畅；
• 工业级无人机：巡检、测绘、安防无人机的云台、机臂、起落架减震，适配高空、复杂气流环境，保障飞控精准度与设备可靠性；
• 植保无人机：机臂、起落架减震，适配田间复杂地形，减少农药喷洒时的振动干扰，提升喷洒均匀度，同时抵御田间潮湿、粉尘环境的侵蚀；
• 特种无人机：高温、低温、高海拔等极端环境下的无人机减震，如高原巡检、极地探测无人机，确保转轴在极端环境下仍能稳定发挥减震作用。

（二）定制化方案

针对不同无人机机型、不同部位的差异化需求，提供全流程定制化服务，具体定制内容如下：

1. 结构定制：根据无人机云台尺寸、机臂结构、起落架负载，定制转轴尺寸、结构形式（空心/实心、单阻尼/双阻尼），支持空心过线、角度限位等特殊功能设计，适配无人机整机结构；
2. 性能定制：根据飞行场景需求，定制阻尼力矩范围、振动传递率、温度适配范围，如高温环境下选用耐高温阻尼介质，重载无人机选用高扭矩阻尼结构；
3. 工艺定制：根据客户需求，定制表面处理工艺（镀镍、阳极氧化、钝化）、密封等级（IP67及以上），适配不同环境使用需求；
4. 快速响应：配备专业研发团队，支持3D图纸直接导入生产，72小时快速打样，模具开发周期缩短至15天，比行业平均快50%，适配无人机快速迭代需求，同时提供技术支持与售后调试服务。

五、方案优势与核心价值

（一）方案优势

• 减震效果突出：全频段振动衰减（10Hz-2000Hz），振动传递率≤15%，有效解决无人机飞行振动导致的画质模糊、飞控干扰等问题，对比传统阻尼转轴，减震精度提升40%；
• 稳定性强：阻尼力矩控制精度≤±3%，宽温域适配（-40℃~85℃），防水防尘IP67，盐雾测试500小时无锈蚀，扭矩衰减率≤10%，确保长期高频飞行稳定可靠，寿命是行业平均水平的2倍；
• 轻量化设计：采用空心轴、航空级轻量化材料，重量降低15%，减少机身负载，助力无人机提升续航能力，同时兼顾高强度，可承受高速机动时的冲击载荷；
• 定制化灵活：支持多机型、多部位适配，快速打样与模具开发，可满足不同客户的差异化需求，适配无人机快速迭代节奏；
• 成本可控：自动化生产降低人工成本，长效耐用设计减少维护成本，同时优化材料与工艺选型，实现性能与成本的平衡，性价比远超行业同类产品。

（二）核心价值

1. 提升飞行安全性：有效衰减振动，抑制机身共振，减少飞控系统干扰，降低因振动导致的飞行失控风险，保障无人机飞行安全，尤其适配复杂飞行环境下的作业需求；
2. 优化拍摄与作业效果：减少云台振动，确保拍摄画面清晰无拖影，提升航拍、测绘等作业的精度与效率，同时减少振动对无人机核心部件的损耗，延长整机使用寿命；
3. 适配多元场景：覆盖消费级、工业级、特种无人机，可应对高低温、潮湿、盐雾等极端环境，扩大无人机的应用范围，助力无人机产业向高端化、多元化升级；
4. 赋能客户创新：灵活的定制化服务，助力客户快速推出适配市场需求的无人机产品，缩短研发周期，提升产品竞争力，同时提供全流程技术支持，降低客户研发成本。

六、售后保障与技术支持

为确保方案落地效果，提供完善的售后保障与技术支持服务，全程护航客户使用：

1. 质量保障：产品质保1年，质保期内出现非人为损坏（如阻尼失效、结构变形、锈蚀等），免费维修或更换，同时提供终身维护服务；
2. 技术支持：配备专业技术团队，提供方案咨询、定制化设计、安装调试等全流程技术服务，及时解决客户在使用过程中遇到的技术问题，响应时间≤24小时；
3. 迭代升级：根据无人机行业技术发展与客户需求，持续优化阻尼转轴技术方案，提供产品升级服务，确保方案始终适配行业前沿需求；
4. 批量供应：具备规模化生产能力，可满足客户批量订单需求，确保供货周期稳定（常规订单7-15天，定制订单15-30天），同时保障产品质量一致性。
5. 本技术方案通过精准的材料选型、优化的结构设计、严格的品控标准，实现阻尼转轴的高效减震、稳定可靠与灵活适配，可有效解决无人机飞行中振动干扰的核心痛点，为无人机整机性能提升提供核心支撑，助力无人机产业高质量发展。
