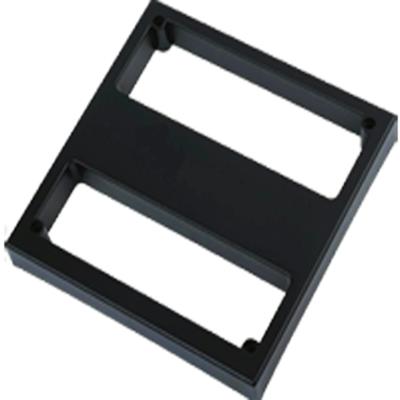

125KHz低频远距离读卡器

　　一、产品介绍

　　125KHz低频远距离读卡器LTXLFYJL-01，用于只读EM4100或EM4200及其兼容卡的卡号，读卡距离可达到100cm，通讯接口可选用Wiegand 26或RS232或RS485接口，是门禁控制，人员身份识别，生产管理控制和自动停车场管理系统，等无线射频识别应用的理想选择。此读卡器使用特殊材料封装，内嵌收发天线，保证佳作用距离，抗干扰性强，并且能够防止破坏和防水防尘，适合安装在多种多样的室内室外环境，或其他恶劣环境。

　　二、产品参数和特性

　　1、工作频率：125KHz;

　　2、只读EM4100/4200及其兼容卡卡号;

　　3、通讯接口可选用Wiegand 26, RS232，RS485;

　　4、读写距离：远可达100cm(本特性与卡片/标签的性能有关);

　　5、工作电压：DC 12V,单电源供电，低功耗设计;

　　6、内置蜂鸣器和外部LED显示指示系统/读卡器状态;

　　7、125KHz低频远距离读卡器LTXLFYJL-01稳定性高，可自动适应各种环境，长期使用不会漂移;

　　8、波特率：9600, N, 8, 1;

　　9、尺 寸：260mmx260mmx35mm;

　　10、工作温度：-10度~50度;

　　11、储存温度：-30度~70度;

　　12、工作电流：200mA,大工作电流300mA

　　三、125KHz低频远距离读卡器LTXLFYJL-01典型应用

　　1、个人身份识别

　　2、门禁控制

　　3、资产管理

　　4、生产线管理

　　5、停车场管理

　　四、125KHz低频远距离读卡器LTXLFYJL-01接线说明

　　颜色 定义说明

　　红 +12V直流电源

　　黑 地

　　绿 R+

　　白 R-

　　棕 地

　　黄 外部LED控制(内接上拉2K电阻，电压上拉到5V)

　　灰 地

　　蓝 地

　　五、125KHz低频远距离读卡器LTXLFYJL-01数据格式：

　　STX(02 HEX) DATA(10 HEX) CR LF ETX(03 HEX)
