华为ETP48200-C5B6直流电源
可能原因
交流输入线缆故障
交流输入空开为OFF 状态
电网故障
处理方法：
1. 检查交流输入线缆是否松脱，如果是，则固定输入线缆。
2. 查看交流输入空开是否为OFF 状态，如果是，则处理后端电路故障后，闭合空开。
3. 检测电源系统交流输入端电压是否低于50V AC，如果是，则处理电网故障。
交流过压：
可能原因
交流过压告警点设置不合理
电网故障
处
华为ETP48200-C5B6工作原理：
交流电通过交流配电单元进入整流模块，整流模块将交流电转成DC–48V 直流电，由直流配电单元给多路负载供电。交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后，整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制，如有异常，及时上报告警信号。

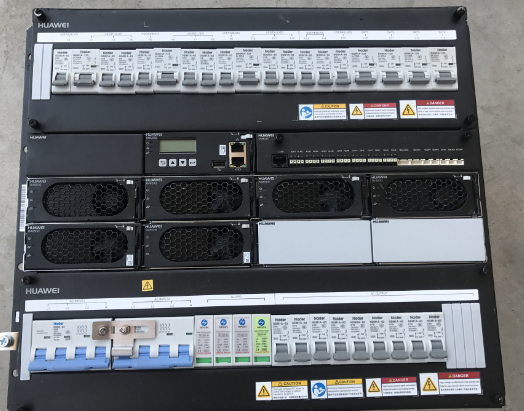

系统配置：
①插框：3U 配电空间，1U 监控单元，1U 整流模块安装空间
②配电单元：交流配电：交流输入空开；直流配电：重要负载支路（BLVD），次要负载支路（LLVD），电池支路
③监控单元：SMU06C1
④整流模块：可配置4 个R4850N2 或R4850G2 整流模块
⑤防雷器：交流防雷：标称雷击放电电流20kA，雷击放电电流40kA，8/20μs直流防雷：差模10kA，共模20kA，8/20μs
